Типы конструкций несущих стен из керамических блоков
Содержание статьи:
- Типы конструкций несущих стен из крупноформатных керамических блоков
- I. Однослойная конструкция стены
- II. Двухслойная конструкция стены с отделкой лицевым керамическим кирпичом
- III. Двухслойная конструкция стены с наружным утеплением и отделкой штукатуркой
- IV. Трехслойная конструкция стены с лицевым кирпичом и утеплителем
- Таблица теплотехнических характеристик стен из крупноформатных камней Porotherm
Типы конструкций несущих стен из крупноформатных керамических блоков
Благодаря широкому ассортименту крупноформатных блоков из них можно возводить практически любые типы ограждающих стеновых конструкций. В данной статье мы рассмотрим типы конструкций несущих стен при строительстве кирпичного загородного дома. Для этих целей на кирпичных заводах производятся специальные керамические поризованные крупноформатные блоки, которые имеют большой формат, высокую прочность и низкую теплопроводность за счет специальной пористой структуры черепка.
Самый крупный производитель таких материалов в нашей стране - компания Wienerberger (Австрия). При строительстве кирпичного дома она рекомендует применять четыре типа конструкций несущих стен. Выбор определяется проектом дома и вкусовыми предпочтениями хозяина. Если Вам нравиться оштукатуренный дом, то выбирайте вариант с фасадным слоем из декоративных штукатурок. Если нравиться кирпичный фасад, то Ваш вариант - конструкция стены с облицовочным кирпичем или облицовочной плиткой. Оптимальным по удобству эксплуатации, долговечности и надежности является, конечно, вариант двухслойной конструкции стены, причем в качестве лицевого кирпича используется настоящий немецкий клинкерный кирпич. Для данных конструкций стен разработаны Альбомы технических решений, которые позволяют использовать специально рассчитанные конструкции всех элементов кирпичного дома, где применяется теплая керамика. Такие Альбомы разработаны всеми серьезными производителями керамических блоков.

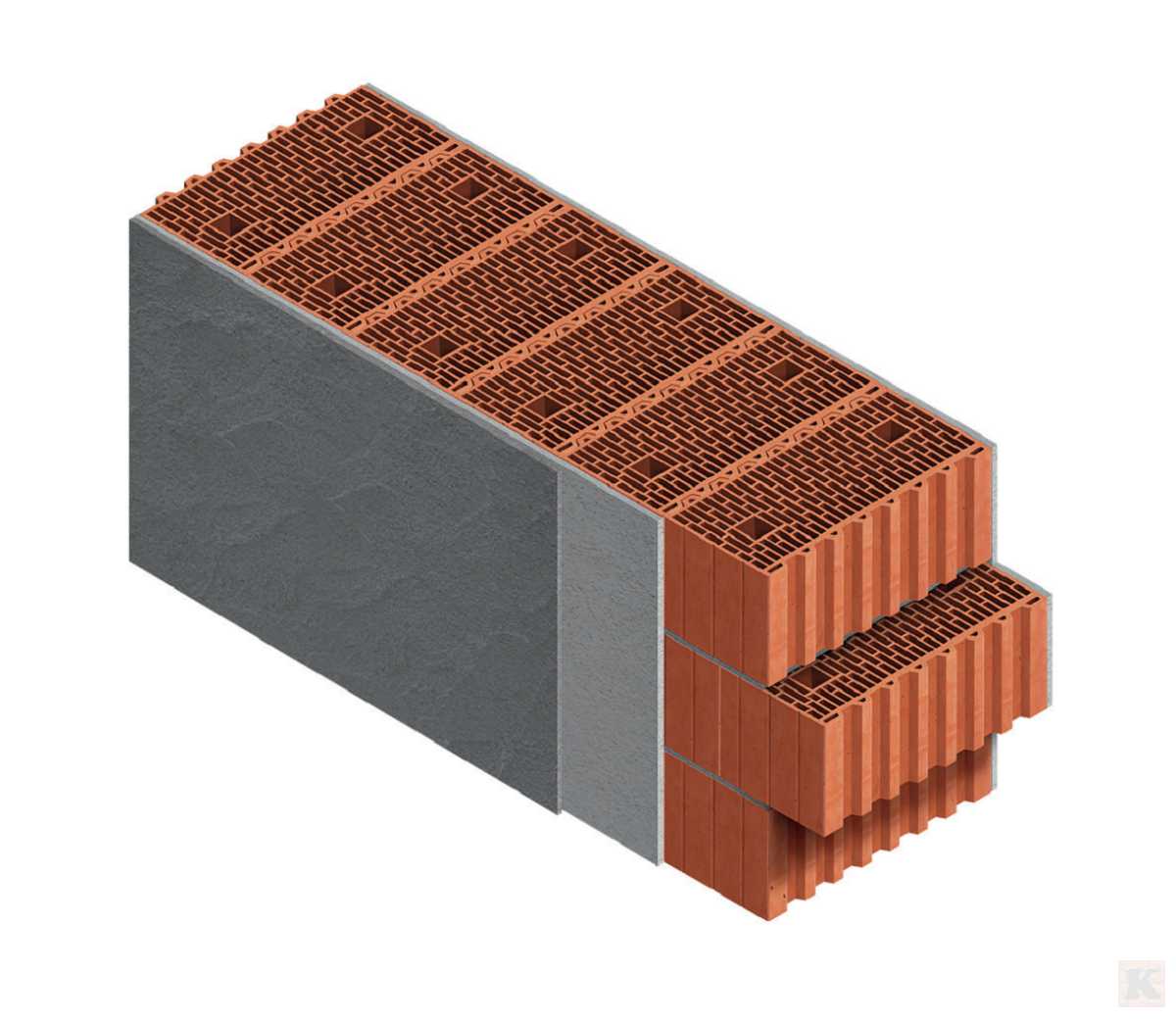

I. Однослойная конструкция стены
Для строительства Вам потребуется:керамические блоки 38-51 см;
теплый кладочный раствор;
штукатурные смеси.

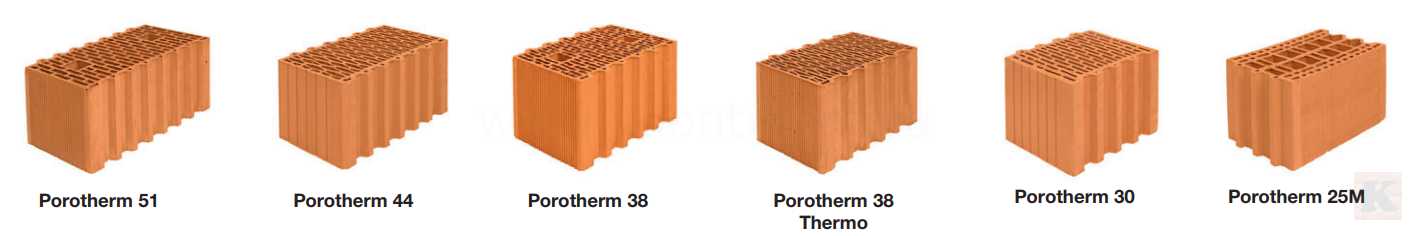

Благодаря своим отличным теплоизоляционным свойствам крупноформатные блоки Porotherm используются для однослойной кладки наружных несущих стен с последующей отделкой штукатуркой. Рекомендуем использовать блоки толщиной не менее 380 мм, а именно Porotherm 51, Porotherm 51 GL, Porotherm 44, Porotherm 44 GL, Porotherm 38, Porotherm 38 GL и Porotherm 38 Thermo. Преимуществом однослойных стен являются простота конструкции, высокая скорость монтажа и долговечность. За счет своей массивности, такие стены обладают повышенной аккумулирующей способностью, что благотворно влияет на микроклимат внутри помещений. Кроме того, однослойная конструкция стен имеет отличную звукоизоляцию (более 53 дБ) и высокую огнестойкость (REI 240). Для кладки керамических блоков рекомендуется использовать теплый кладочный раствор Porotherm TМ, облегченную штукатурку Porotherm LP применять для наружных и внутренних работ, так как она не препятствует прохождению пара через однослойную стену такой конструкции. Простота конструкции делает такую кладку стен очень распространенной и удобной, особенно если Вы хотите иметь оштукатуренный фасад дома.

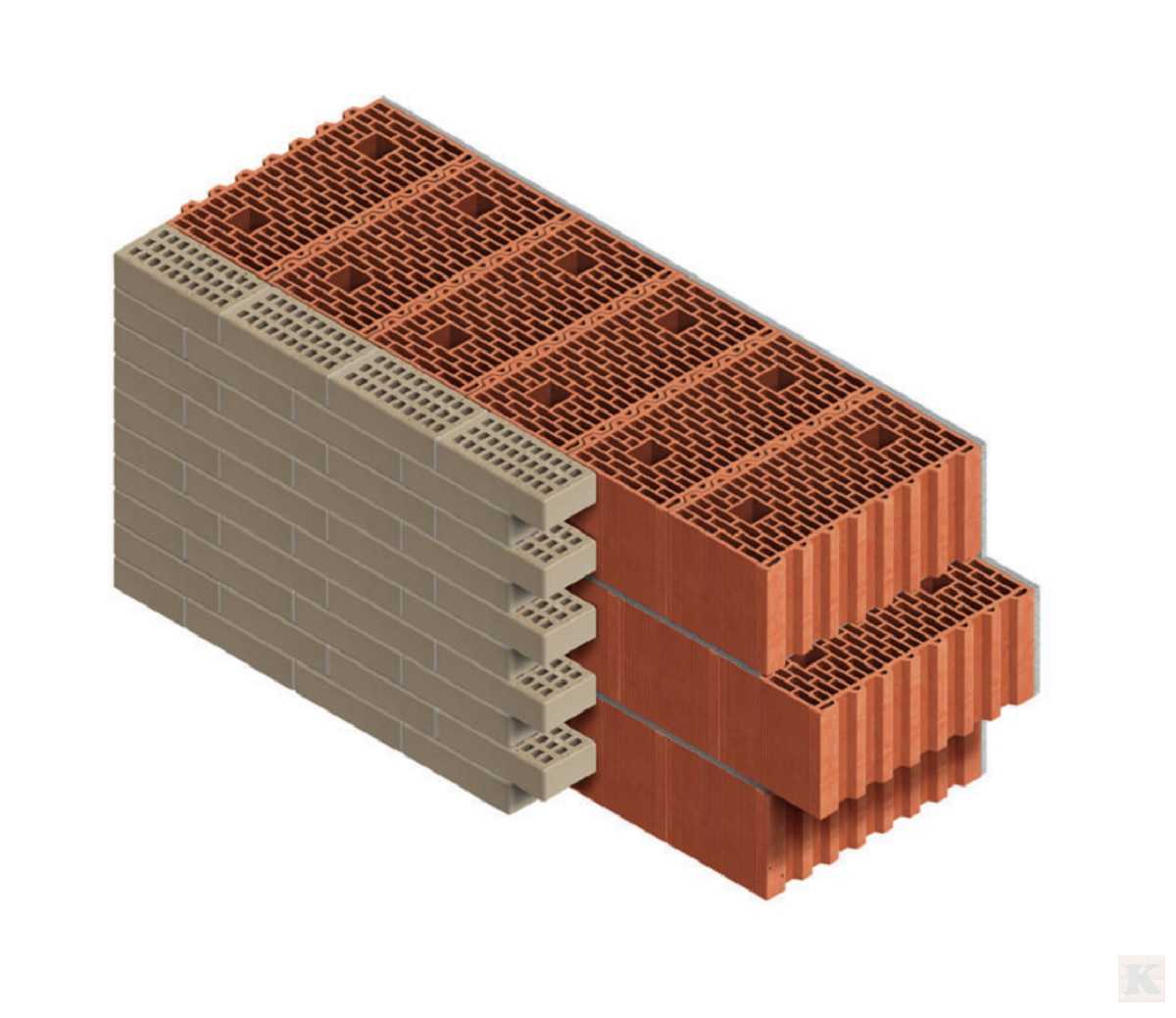

II. Двухслойная конструкция стены с отделкой лицевым керамическим кирпичом
Для строительства двухслойной стены Вам потребуются следующие материалы:керамические блоки 38-51 см;
теплый кладочный раствор для блоков;
облицовочный кирпич;
вентиляционно-осушающая коробка;
цветной кладочный раствор для кирпича;
базальтовая сетка.
Для данной конструкции используются блоки толщиной не менее 380 мм, а именно Porotherm 51, Porotherm 51 GL, Porotherm 44, Porotherm 44 GL, Porotherm 38, Porotherm 38 GL и Porotherm 38 Thermo.
Облицовка керамическим кирпичом является одним из наиболее популярных фасадных решений. Благодаря своей надежности, долговечности и широкому ассортименту цветовых решений, лицевой кирпич по праву считается одним из лучших фасадных материалов. Зазор между лицевым кирпичом и керамическими блоками заполняется раствором, и в результате стена действует как монолитная однослойная конструкция (зазор необходимо оставлять при использовании клинкерного лицевого кирпича, так как он не пропускает влагу, испаряющуюся сквозь блоки). Паропроницаемость и деформативность крупноформатных блоков и керамического лицевого кирпича практически идентичны, что позволяет обходиться без устройства вентилируемого воздушного зазора и деформационных температурных швов в лицевой кладке, а также увеличивает несущую способность стены за счет восприятия нагрузок лицевым слоем. Высота блока соответствует 3 рядам лицевого кирпича со швом 12 мм, что облегчает их соединение. Конструктивно слои соединяются между собой сетками (базальтовой сеткой Porotherm BM для малоэтажного строительства и кладочной металлической сеткой с ячейкой 50х50 мм для многоэтажных зданий с несущими стенами высотой более 4 этажей) через 2 ряда блоков.

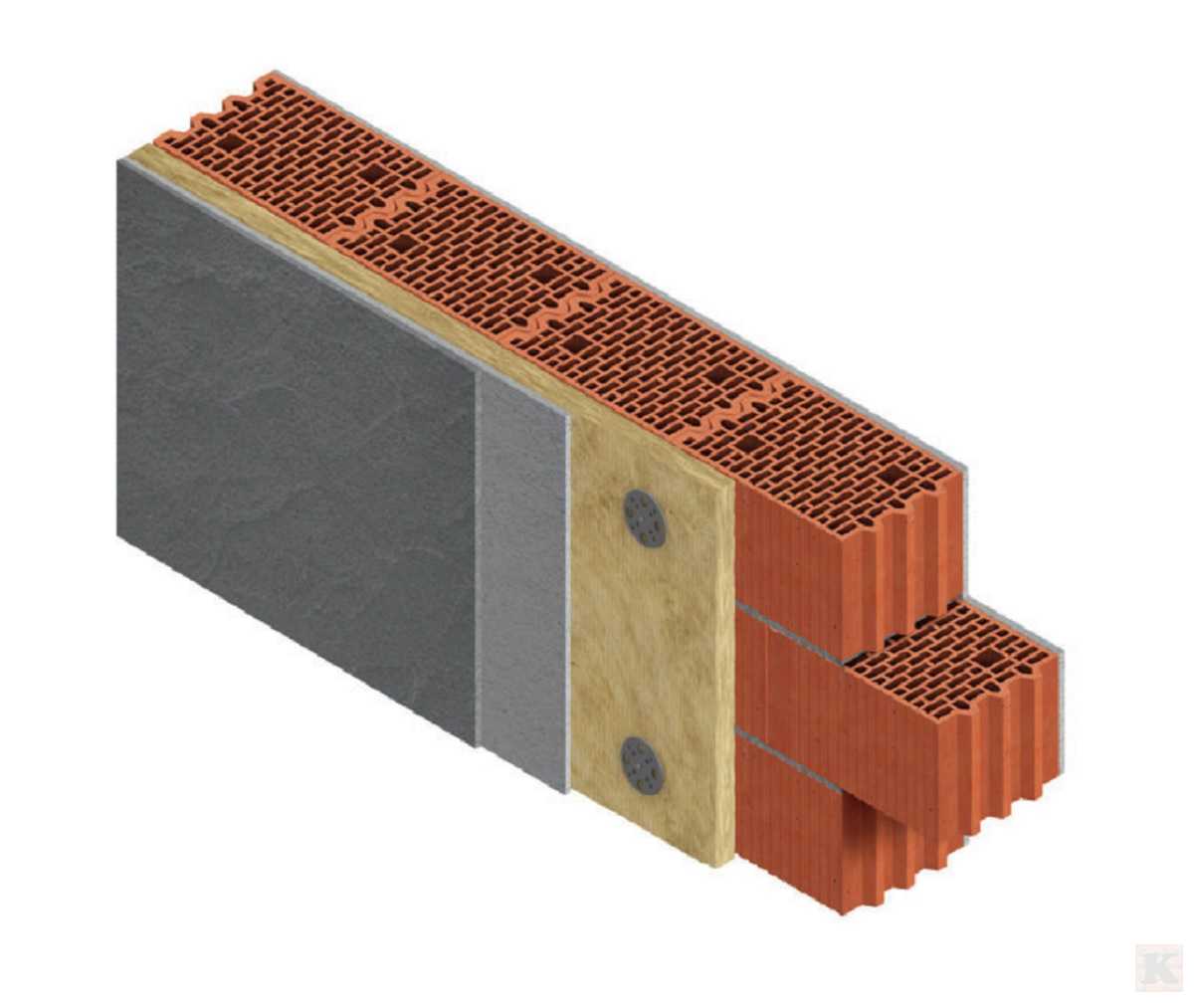

III. Двухслойная конструкция стены с наружным утеплением и отделкой штукатуркой
Для возведения стены такой конструкции Вам нужно использовать:керамические блоки 25 или 30 см;
теплоизоляционные плиты;
фасадные штукатурки.
Для этого типа стен рекомендуется применять крупноформатные блоки Porotherm 25М и Porotherm 30. У этих блоков усиленные наружные стенки для лучшей фиксации дюбелей, которыми крепится утеплитель. При выборе системы утепления рекомендуем использовать готовые системные решения от известных производителей, имеющие технические свидетельства. Применение конструкций стен с наружным утеплением позволяет сэкономить внутреннюю полезную площадь. За счет толщины утеплителя можно варьировать уровень теплоизоляциии. Правильно подобранная толщина утеплителя позволяет избежать накопления влаги внутри конструкции. Долговечность двухслойной конструкции ограничена долговечностью утеплителя.

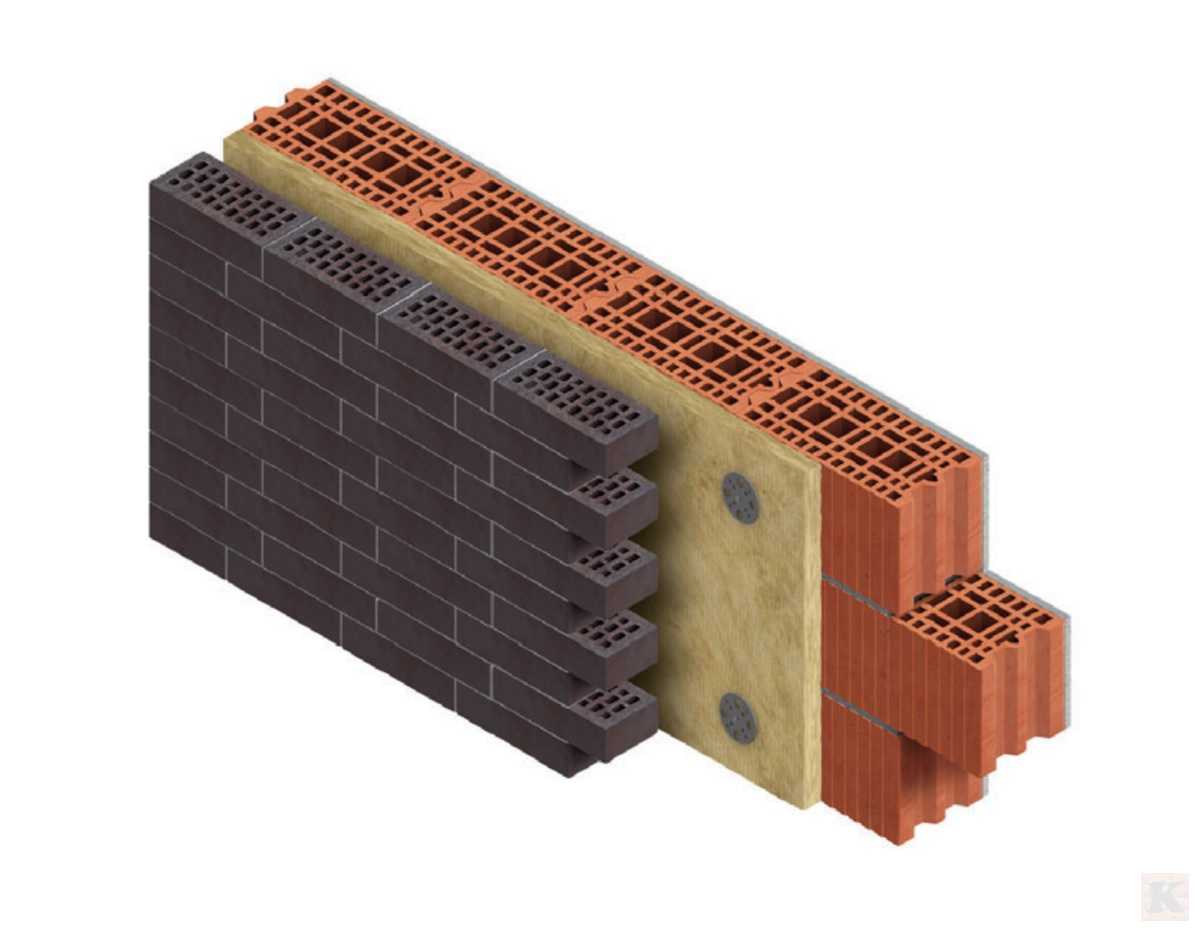

IV. Трехслойная конструкция стены с лицевым кирпичом и утеплителем
Для несущих стен этой конструкции Вам потребуется:керамические блоки 25 или 30 см;
облицовочный кирпич;
теплоизоляционная плита.
Для устройства трехслойных стен рекомендуется применять крупноформатные блоки Porotherm 25М и Porotherm 30. У них усиленные наружные стенки для лучшей фиксации дюбелей, которыми крепится утеплитель. В качестве облицовочного материала можно использовать как керамический кирпич, так и клинкерный лицевой кирпич, обладающие минимальной паропроницаемостью. Особенностью данной конструкции является необходимость создавать вентилируемый зазор шириной 30-40 мм между слоем утеплителя и лицевой кладкой, чтобы избежать накопления влаги в утеплителе и кирпиче. При этом нужно предусмотреть устройство продухов в лицевой кладке в нижних и верхних рядах для создания конвекции воздуха внутри воздушной прослойки. Из-за негерметичности лицевого слоя и повышенной воздухопроницаемости утеплителя возникает возможность сквозного продувания через неплотные пазогребенные соединения крупноформатных камней. Данная проблема решается засчет внутренней штукатурки толщиной 15-20 мм и предварительного замазывания вертикальных швов кладочным раствором с наружной стороны перед установкой утеплителя.

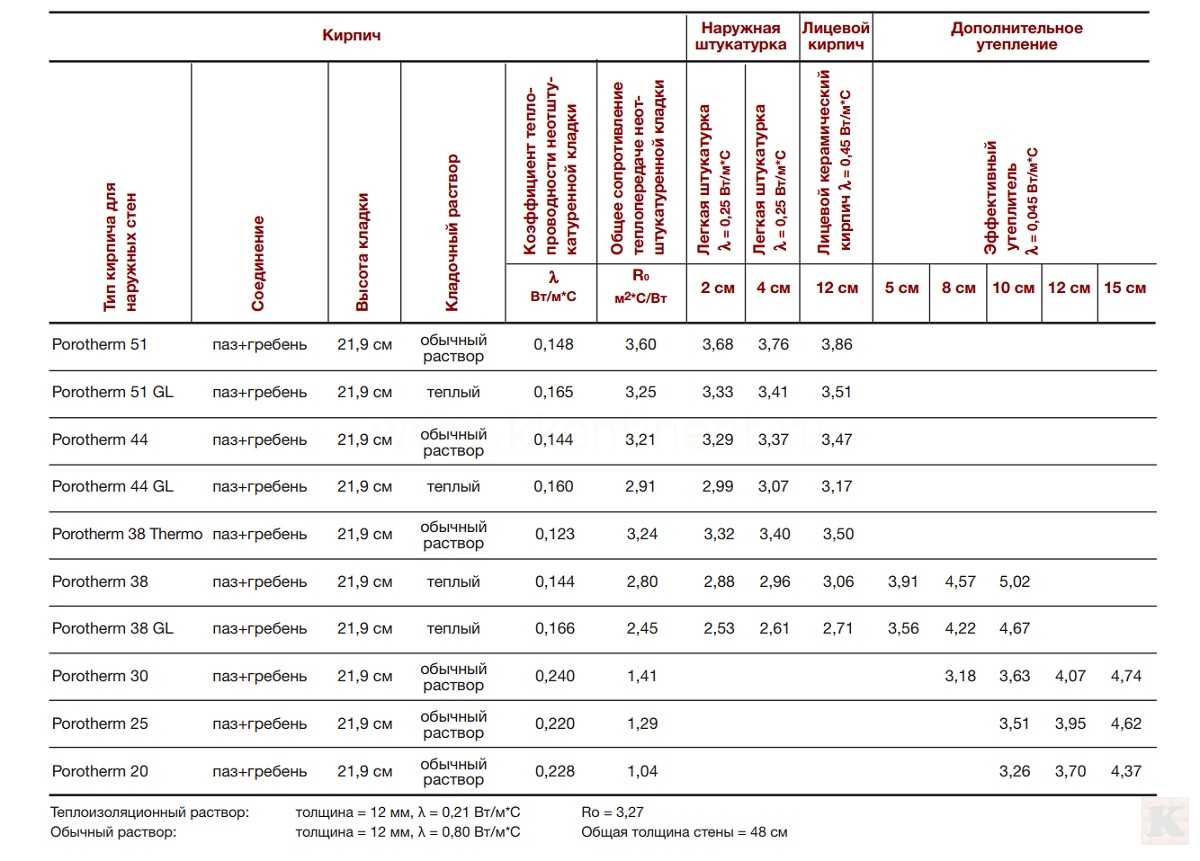

Таблица теплотехнических характеристик стен из крупноформатных камней Porotherm
