Пример расчета фундамента кирпичного дома с керамической крышей
Рассчитайте нагрузку на фундамент и сделайте свой выбор прямо сейчас!
Чтобы правильно выбрать фундамент, необходимо хорошо представлять, какие строительные материалы вы будете использовать при возведении коробки дома и крыши. Этот выбор имеет значение при расчете нагрузки на фундамент, так как каждый материал отличается по весу и , соответственно, по нагрузке, которую он будет оказывать на фундамент дома. В настоящее время, лучшим материалом для несущих стен и перегородок по прочности, теплу, удобству монтажа, являются крупноформатные керамические блоки, которые еще называют "теплый кирпич". С преимуществами этих блоков можно ознакомиться в следующих статьях:
Описание и преимущества крупноформатных поризованных блоков ЛСР
Почему поризованный блок KERAKAM 38 СуперТермо самый теплый керамический блок?
Что такое керамические поризованные блоки POROTHERM?
Покажем на примере как можно определить нагрузку на фундамент и будем исходить из следующих данных:
Дом строится в Подмосковье, 30 км от Москвы в северном направлении.
Почва под домом - влажная суглинистая, с примесью песка.
Площадь предполагаемой застройки: 80 м².
Жилая площадь дома: около 48 м².
Периметр дома (сумма длин всех стен) 36 метров.
В качестве материала для несущих стен будем использовать керамические блоки Porotherm 44 (вес блока - 16,5 кг).
- весь ассортимент керамических блоков для несущих стен можно посмотреть тут.

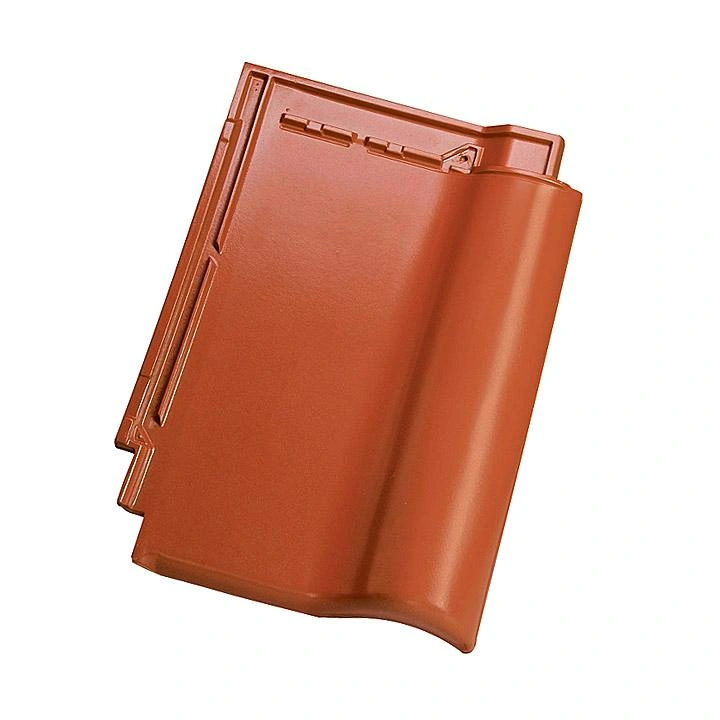

В качестве кровельного материала будем применять глиняную керамическую черепицу Alegra 9 ( вес 1 м2 - 37-40 кг).
- все виды и цвета керамической черепицы смотрите тут.

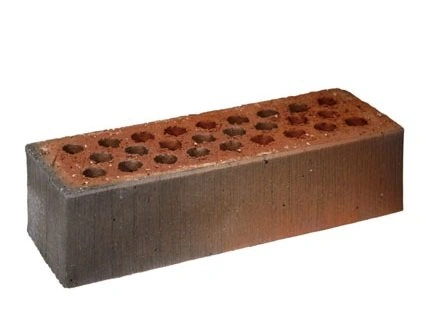

Для отделки фасада будем применять лицевой щелевой кирпич Terca размером 250х85х65 мм (вес 1 шт - 2,5 кг).
- весь ассортимент облицовочых кирпичей смотрите тут.
Для расчета и определения подходящей
конструкции фундамента нам нужно знать какую нагрузку на грунт будет оказывать вес дома. На основании данных о количестве стройматериалов, которые приведены в проекте нашего дома, мы определяем ориентировочный вес основных строительных материалов:
- все несущие стены: блоки Porotherm 44 в кол-ве 2150 шт х 16,5 кг = 35 500 кг;
- перегородки межкомнатные: блоки Porotherm 12 в кол-ве 560 шук х 10,5 кг = 5 880 кг;
- теплый кладочный раствор: 210 меш х 20 кг = 4 200 кг;
- облицовочный кирпич: 5000 шт х 2,5 кг = 12 500 кг;
- керамическая черепица Koramic Alegra 9: 120 м² х 40 кг = 4 800 кг;
- перекрытия межэтажные деревянные: 160 м2 х 100 кг = 16 000 кг.
Рекомендуемый наклон крыши для выбранной керамической черепицы составляет 25°. Снеговая нагрузка (высчитывается по специальной формуле) для Московской области для рассматриваемого дома составит 160 кг/м² (15 120 кг на кровлю). Расчетная ветровая нагрузка будет примерно – 14,95 кгс/ м².
Используемый для нашего примера дом является малоэтажным, поэтому для него рекомендуется строить армированный ленточный монолитный фундамент глубиной 0,5 м и с шириной ленты – 0,6 м. В данном случае конструктивная целостность здания не может быть нарушена в результате периодического промерзания и оттаивания почвы (СНиП 2.02.01-83). При этом примерный обьем бетона будет 11 м3, а вес фундамента составит около 19 тонн, а площадь ленточного фундамента - 20,16 м2.
В результате получаем следующие цифры:
- постоянная нагрузка на фундамент составит 113 000 кг (35500 кг + 5880 кг + 4200 кг + 12500 кг + 4800 кг + 16000 кг + 15120 кг + 19000 кг).
- нагрузка на м2 грунта под фундаментом составит 5605 кг ((113000 кг / 20,16 м2) или 0,561 кг/см2.
На основании СНиП 2.02.01—83 для нашей почвы (влажный суглинок) расчетное сопротивление грунта соответствует показателю 2,5 кгс/м².
