Почему керамический блок Kaiman 38 называют самым теплым?
Содержание статьи:
- Экология производства
- Почему блок называют теплым
- Инерция и теплоемкость
- Удобство применения блоков
- Срок службы несущей стены
- Экономичность
- Сопротивление теплопередачи
- Проведение кладочных работ
- Начало кладки
- Теплый кладочный раствор
- Армирование
- Вентканалы и шахты
- Опирание плит перекрытий
- Применение дюбелей для крепления элементов к стене из блоков
- Применение облицовочных кирпичей
8 Июля 2014 22:00
// Теплые керамические блоки

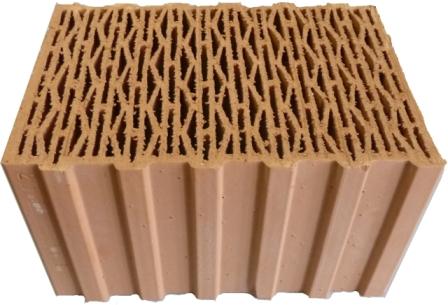

Теплый блок KAIMAN 38 (артикул КПТП III-К) выпускается на кирпичном заводе "СККМ" в городе Самара. Он пришел на замену блока Kerakam 38 SuperTermo и отличается от него еще более низкой теплопроводностью. На данном предприятии выпускаются так же керамические блоки KERAKAM. Блоки Kaiman 38 (размер блока 260х380х219 мм) - это высокотехнологичный строительный материал, который применяется для строительства несущих стен толщиной 38 мм без утеплителя в частных коттеджах высотой до 3-х этажей, а так же как ограждающий теплоизоляционный блок в каркасно-монолитном строительстве много этажных домов. Один блок может выдержать равномерно распределенную нагрузку не менее 75 тонн.
Экология производства
Kaiman 38 делается из природной глины с добавление измельченной древесины (опилок). Которые при выгорании придают черепку пористую структуру, которая способствует воздухообмену между внутренним помещением и улицей. Благодаря этому уникальному свойству, наружные стены из такого кирпича поддерживают в помещении оптимальный микроклимат.
Почему блок называют теплым
Теплый блок, что бы так называться, должен отвечать нескольким параметрам, которые формируются в процессе его производства:
-процент пустоты (эффективности);
-плотность изделия (процент воздушных пор, удельный вес блока);
-структуры пустот, рисунок фильеры.
Специальная форма пустот блока Kaiman 38 разработана специалистами в Германии, на данный момент такая форма является самой оптимальной, она позволяет, наряду с двумя другими факторами, обеспечить лучшие теплотехнические показатели среди крупноформатных керамических блоков, выпускаемых в России, - 0,09 Вт/(м°C). При этом, имея отличную теплопроводность, блок обладает и достаточной прочностью-М75-100.
Теплый блок позволяет уменьшить потребление энергии на отопления дома зимой, а летом за счет естественной вентиляции и уменьшения время использования кондиционеров в жаркое время.
Инерция и теплоемкость
Помимо теплопередачи, которая показывает на сколько дом теплый в зимний период, другой показатель-тепловая инерция, наоборот, показывает на сколько в доме прохладно в жаркое время года. Высокая тепловая инерция дает возможность обходиться без охлаждающих приборов в теплое время года. Чем выше этот показатель, тем дольше стены будут сохранять прохладу в дому, препятствую проникновению теплого воздуха с уличного пространства. Особо полезна эта характеристика в регионах с высокой разницей между дневной и ночной температурах, она позволяет поддерживать комфортную температуру (22С) в помещении в течении дня и ночи.Не малое значение для защиты от жары имеет и такой показатель как теплоемкость, характеризующий способность стены охлаждать помещение днем за счет накопленного холода ночью. Этот показатель частично зависит от тепловой инерции, но работает по другому. Инерция защищает (замедляет) проникновение холодного или теплого воздуха, а теплоемкость накапливает в стене тот или другой воздух, и отдает его внутрь помещения для поддержания оптимальной комнатной температуры 20-23 градуса.
Керамические блоки Kaiman 38 обладают оптимальным соотношением этих двух характеристик и способствуют поддержанию комфортных условий в помещениях, где наружные несущие стены возведены из этих камней. В домах из таких блоков зимой тепло, а летом прохладно.
Удобство применения блоков
Одним из удобный моментов в работе с блоком Kaiman 38 является его размер - 380х250х219 мм, который позволяет одним блоков заменить около 11 кирпичей стандартного формата 1НФ - 250х120х65 мм. Представьте себе, положить одиннадцать раз кирпич, еще столько же раз кладочный раствор, а с блоком всего-то по одному разу - один раз блок и один раз раствор. Причем, раствор укладывается только горизонтально, вертикальное соединение камней осуществляется за счет особой конструкции паз-гребень.
Еще одним удобным моментом является вес блока - 14,5 кг, что значительно упрощает технологию проведения кладочных работ как в летнее так и в зимнее время.
Как уже отмечалось, вертикальный стык паз-гребень тоже упрощает процесс строительства, позволяет применять менее квалифицированный персонал и экономить на стоимости кладочных работ.
Размер блока соответствует российским стандартам, прекрасно соотносится и легко перевязывается с кирпичами по ГОСТ 530-2012, при соблюдении рекомендуемой толщины растворного шва 12 мм.
Удобство применения блоков позволяет сократить время возведения коробки дома в 3-4 раза и в двое сократить строительство дома "под ключ".
Срок службы несущей стены
11111Отсутствие необходимости использования эффективных утеплителей, позволяет возводить стеновые конструкции толщиной (не более 50,0 см.) в один камень с облицовкой из керамического кирпича. Такие стены более всего устойчивы к негативному воздействию окружающей среды: температурным перепадам в сочетании с попеременным увлажнением кладки и ветровым нагрузкам. А также обладают высокой долговечностью (более 100 лет) и экономичностью, если в расчет брать не только расходы на строительство, но и эксплуатационные и ремонтные расходы.
Экономичность
Несмотря на большой формат KERAKAM 38 SuperThermo® (11,1 НФ) на 38% легче аналогичных по объему пустотелых кирпичей и на 56% легче полнотелый кирпичей, что существенно снижает нагрузку на фундамент и следовательно затраты на его изготовление. Большой формат KERAKAM 38 SuperThermo® позволяет существенно ускорить ведение кладки – если из обычного кирпича за смену каменщик в среднем выкладывает 1-1,5 м3 кладки, то из крупноформатного камня KERAKAM 38 SuperThermo® за аналогичное время до 8 м3, что также ведет к снижению себестоимости кладки. Соединение вертикальных швов в паз и гребень в крупноформатных блоках KERAKAM 38 SuperThermo® не требует раствора, поэтому на кладку снижается расход раствора примерно на 84 % по сравнению с обычным одинарным кирпичом.
Величина сопротивления теплопередачи конструкции стены толщиной не более 50,0 см. из керамических камней с учётом облицовочного кирпича составляет 3,51 м²•°С/Вт (условия эксплуатации - Б), что на 12,1 % превышает допустимое значение сопротивление теплопередаче стен для жилых помещений для г.Москвы (3,13 м²•°С/Вт). Данные показатели являются исключительными для однородной керамической стены и позволяют значительно снизить расходы на отопление и энергопотребление по сравнению с аналогичными материалами, представленными на рынке Российской Федерации. Использование камня является наиболее рациональным для возведения внешних стен дома по сравнению со всеми имеющимися аналогичными форматами крупноформатных блоков. Например, при замене крупноформатного камня толщиной 51 см. на позволяет получить дополнительную площадь здания 0,13 м2 с каждого погонного метра стены, т.е. 5,2 м2 с каждых 100 м2 запланированной ранее площади.
Сопротивление теплопередачи
Теплотехнические характеристики наружных ограждающих конструкций назначаются исходя из санитарно-гигиенических и комфортных условий, а также из условий энергосбережения. Проектирование тепловой защиты жилых и общественных зданий с круглогодичной эксплуатацией должно ввестись из условий энергосбережения. Для Москвы нормативно рекомендовано приведенное сопротивление теплопередачи наружных стен Rreg=3,13 м²•°С/Вт. Для определения необходимой толщины стен производится расчет сопротивления теплопередачи кладки, утепляющего и облицовочного слоев. По результатам расчета назначается необходимая толщина кладки, обеспечивающая комфортное проживание. Расчетное сопротивление теплопередачи кладки из камней с облицовкой из фасадного кирпича (102 мм) определяется по формуле:

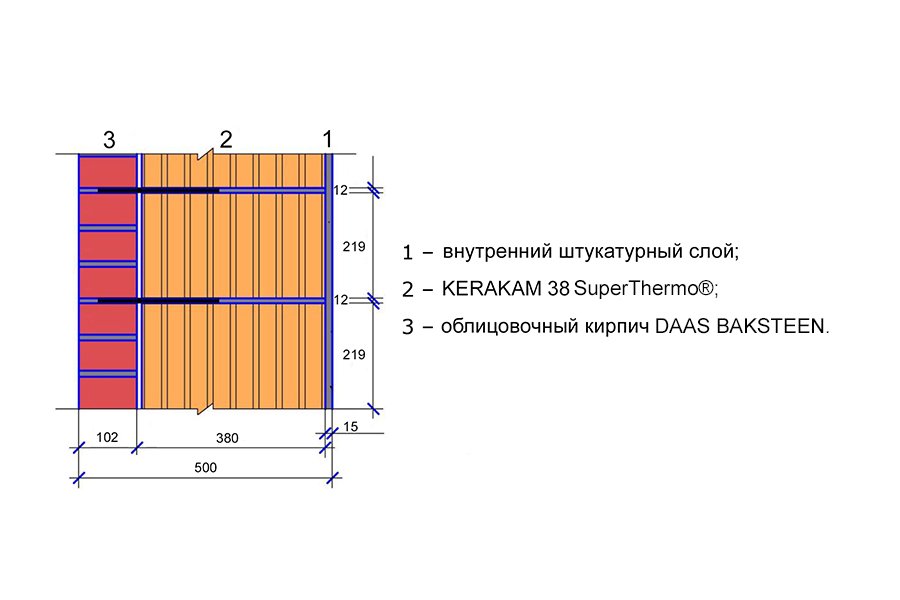

Ro=1/αв + R1 + R2 + R3 + 1/αн, где
αв = 8,7 Вт/(м²•°С) - коэффициент теплоотдачи внутренней поверхности ограждающих конструкций;
αн = 23 Вт/(м²•°С) - коэффициент теплоотдачи (для зимних условий) наружной поверхности ограждающей конструкции;
R1= δ1/ λ1 - термическое сопротивление облицовочного кирпича DAAS BAKSTEEN на цементно-песчаном растворе, м²•°С/Вт;
R2= δ2/ λ2 - термическое сопротивление камня KERAKAM 38 SuperThermo® на цементно-песчаном растворе, м²•°С/Вт;
R3= δ1/ λ1 - термическое сопротивление цементно-песчаного раствора наносимого внутри помещения, м²•°С/Вт.
Ro=1/8,7 + 0,102/0,53 + 0,380/0,121 + 0,015/0,76 + 1/23=3,51 м²•°С/Вт
Из расчетов следует, что уже при толщине стены 38 см из камня KERAKAM 38 SuperThermo® (0,380/0,121=3,14 м²•°С/Вт) удовлетворяет требованиям, предъявляемых к стенам жилых зданий, исходя из условий комфортности проживания и энергосбережения.
Проведение кладочных работ
При возведении зданий из блоков 38 СуперТермо следует руководствоваться требованиями СниП 3.03.01-87 «Несущие и ограждающие конструкции» (раздел 7 «Каменные конструкции») и рекомендациями производителя по проектированию, возведению стен и перегородок зданий. Перед укладкой камни необходимо очистить от возможных загрязнений и визуально проверить их на целостность. Имеющие механические повреждения (отколотые кромки, углы) камни допускается использовать при кладке простенков фронтонов или внутренних стен.
Начало кладки
Кладку из керамических камней рекомендуется начинать с углов здания и вести законченными рядами по всему периметру. При этом следует осуществлять постоянный контроль взаимной перпендикулярности вертикальных и горизонтальных швов кладки, а также вертикальности стен с помощью инструментов.
Поверхность камней перед нанесением раствора рекомендуется смачивать водой для лучшей адгезии. После того как раствор приготовлен, его выгружают в ёмкость для временного хранения, затем распределяют по длине стены (на 2÷3 камня), выравнивая постель. Камень опускают на раствор сверху (паз в гребень), избегая горизонтальной подвижки более 5 мм. Корректировку положения камней допускается производить покачиванием или подбивкой резиновым молотком-киянкой. Выдавившиеся при этом излишки раствора удаляют незамедлительно, не допуская их схватывания.

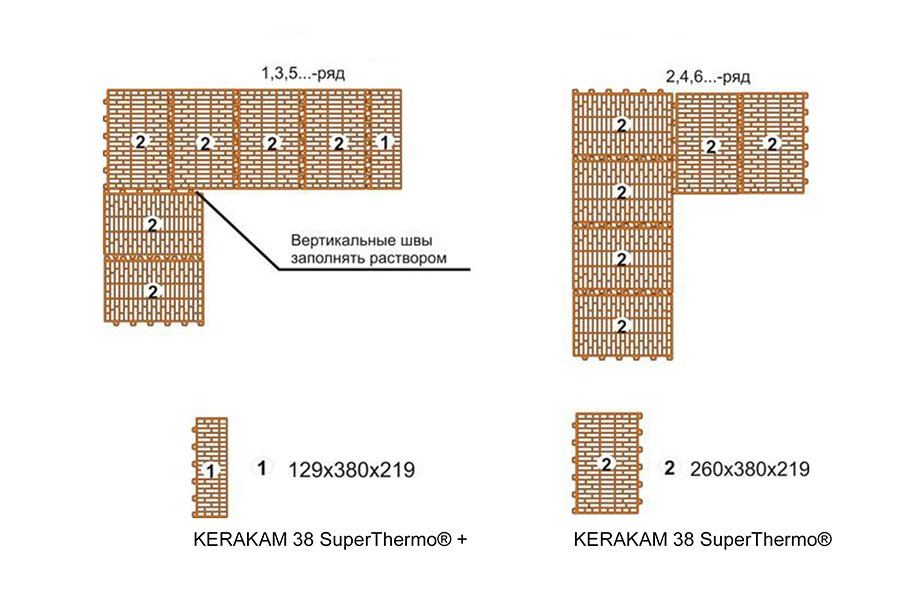

При возведении стен должна применяться однорядная система перевязки вертикальных швов. Это правило обеспечивается за счёт доборных камней (с индексов "+") или подрезки стандартного камня с помощью электрической пилы типа «Аллигатор».
Для кладки супертеплых блоков необходимо применять только специальные теплые растворы Основит Путформ, Квик-микс LM, Perel TKS. Кладка на теплом растворе позволяет снизить теплопроводность кладки и уменьшить теплопотери через стену на 7-12%. Средняя толщина горизонтальных швов должна быть 12 мм. Боковые поверхности крупноформатного керамического камня представляют собой чередующиеся пазы и гребни. Такая конструкция позволяет получать при кладке надёжный герметичный стык, не требующий заполнения раствором. Горизонтальным швам следует уделять особое внимание, так как прочность и несущая способность всей кладки во многом зависит от их качества.
В общем случае кладка из крупноформатных камней KERAKAM 38 ST не армируется. Если же армирование назначается проектом может применяться сетчатое армирование горизонтальных швов с использованием гладкой круглой стали классов А-I и Вр-I диаметром 3÷4 мм. Размеры ячеек арматурных сеток должны быть от 30×30 до 120×120 мм. Арматурные сетки следует укладывать не реже чем через три ряда кладки из керамических камней. Не целесообразно производить армирование кладки, если её несущая способность используется менее чем на 50 %.
Вертикальные каналы и кабельные шахты в толще кладки, предусмотренные проектом, рекомендуется устраивать в процессе возведения стен при помощи специальных профильных керамических камней KERAKAM U или вентканалов Schiedel Vent. Каналы и ниши, устраиваемые в толще уже существующей кладки не должны снижать несущую способность стен и не должны проходить по перемычкам или другим частям конструкции, встроенной в стену. В отличие от вертикальных, горизонтальные и диагональные каналы нежелательны. Если их избежать не удастся, то они должны находиться на расстоянии 1/8 высоты помещения от нижней или верхней поверхности конструкций перекрытия.
Теплый кладочный раствор
Для кладки супертеплых блоков необходимо применять только специальные теплые растворы Основит Путформ, Квик-микс LM, Perel TKS. Кладка на теплом растворе позволяет снизить теплопроводность кладки и уменьшить теплопотери через стену на 7-12%. Средняя толщина горизонтальных швов должна быть 12 мм. Боковые поверхности крупноформатного керамического камня представляют собой чередующиеся пазы и гребни. Такая конструкция позволяет получать при кладке надёжный герметичный стык, не требующий заполнения раствором. Горизонтальным швам следует уделять особое внимание, так как прочность и несущая способность всей кладки во многом зависит от их качества.
Армирование
В общем случае кладка из крупноформатных камней KERAKAM 38 ST не армируется. Если же армирование назначается проектом может применяться сетчатое армирование горизонтальных швов с использованием гладкой круглой стали классов А-I и Вр-I диаметром 3÷4 мм. Размеры ячеек арматурных сеток должны быть от 30×30 до 120×120 мм. Арматурные сетки следует укладывать не реже чем через три ряда кладки из керамических камней. Не целесообразно производить армирование кладки, если её несущая способность используется менее чем на 50 %.
Вентканалы и шахты
Вертикальные каналы и кабельные шахты в толще кладки, предусмотренные проектом, рекомендуется устраивать в процессе возведения стен при помощи специальных профильных керамических камней KERAKAM U или вентканалов Schiedel Vent. Каналы и ниши, устраиваемые в толще уже существующей кладки не должны снижать несущую способность стен и не должны проходить по перемычкам или другим частям конструкции, встроенной в стену. В отличие от вертикальных, горизонтальные и диагональные каналы нежелательны. Если их избежать не удастся, то они должны находиться на расстоянии 1/8 высоты помещения от нижней или верхней поверхности конструкций перекрытия.
Опирание плит перекрытий

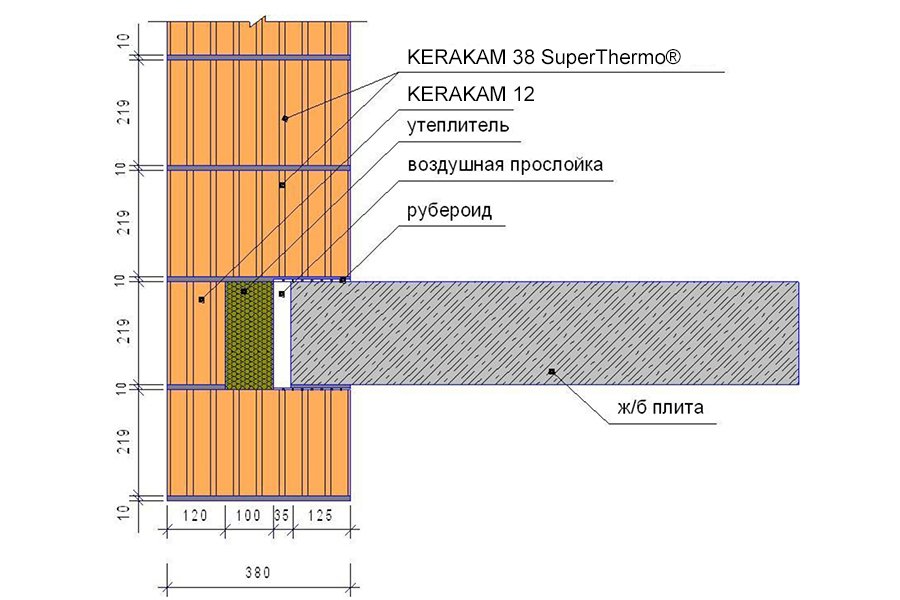

Глубина опирания железобетонных плит перекрытия и покрытия должна составлять не менее 120 мм. Опорный растворный шов рекомендуется армировать сеткой из стержней 3-5 мм с размером ячейки 50х50-75х75 мм.

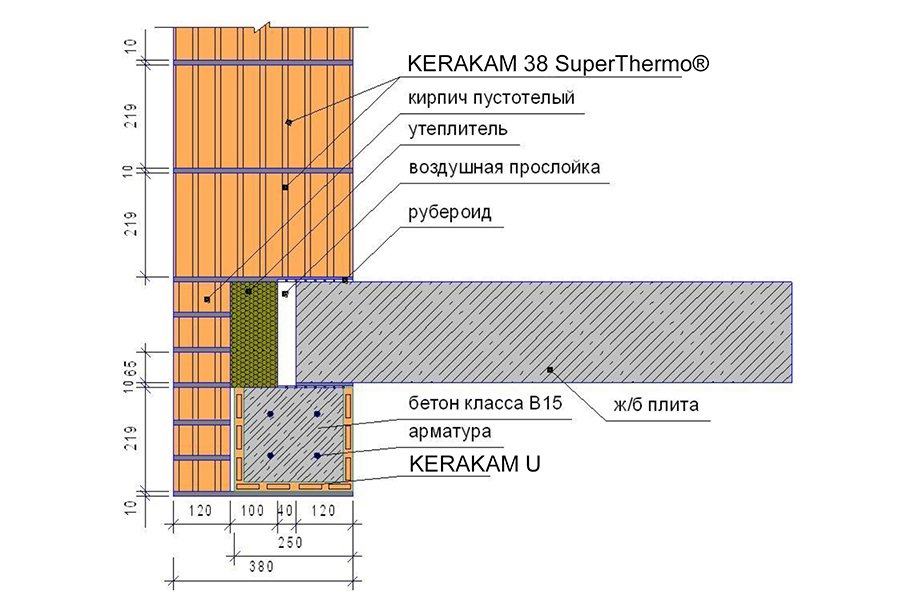

При больших нагрузках для их распределения на большую площадь следует использовать прокладные ряды полнотелого кирпича или монолитные железобетонные пояса и подушки.
Применение дюбелей для крепления элементов к стене из блоков

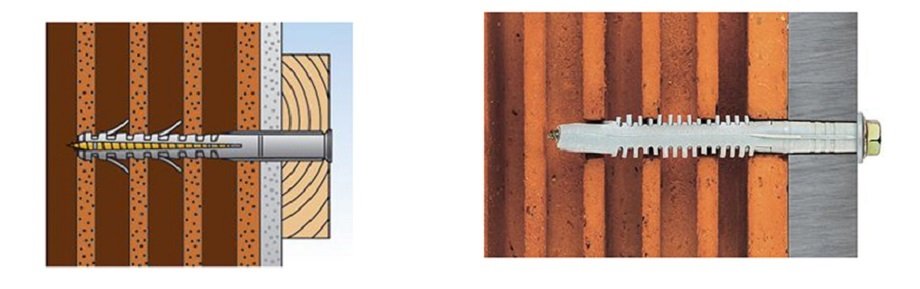

Для крепления в стене из поризованных керамических камней используются, как правило, дюбели из синтетического материала с областью распорки по всей длине. Благодаря креплению, проходящему через множество стенок, создаётся достаточное усилие закрепления. Например, применение дюбеля: MU диаметром 8 мм и длиной 50 мм + шуруп диаметром 5 мм и длиной 10 мм –обеспечивает диапазон усилия на вырыв от 64 до 151 кг. Использование же нейлонового дюбеля SX диаметром 12 мм и длиной 60 мм + шуруп с потайной головкой Rz диаметром 8 мм и длиной 85 мм увеличивает диапазон усилия на вырыв от 360 до 423 кг.
Удерживающая способность дюбелей в основном зависит от их размеров (диаметра и длины). Для значительных нагрузок, таких, как например навесной вентилируемый фасад, крепление к стене следует выполнять с помощью так называемого химического дюбеля (анкера).
Применение облицовочных кирпичей

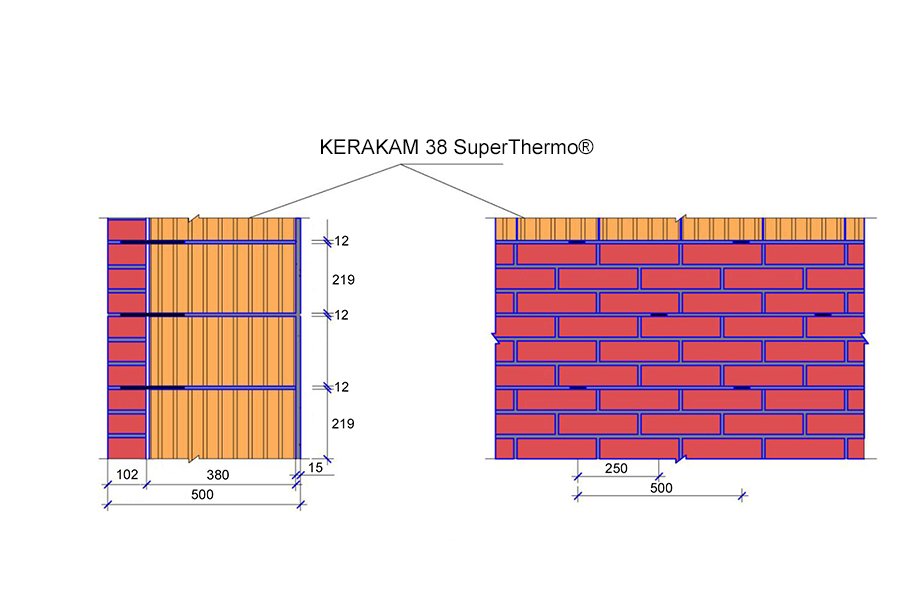

При кладке стен с лицевым слоем из облицовочного кирпича рекомендуется обеспечивать смещение вертикальных швов наружного слоя относительно внутреннего слоя из камней. Крепление облицовки к стенам из крупноформатных керамических камней осуществляется с помощью гибких металлических или пластиковых связей, которые устанавливают через 6 рядов лицевого кирпича в зданиях до 5 этажей и через 3 ряда – до 9 этажей с шагом 750 мм в горизонтальном направлении в шахматном порядке.
Купить керамические блоки Kerakam 38ST можно в наших офисах в городах Мытищи, Москва, Ярославль или Владимир, а так же у наших партнеров в других городах. Адреса.
