Водосточная система GALECO STAL2. Назначение, преимущества, характеристики
Металлическая водосточная система Galeco STAL2. Краткое описание и варианты монтажа на крыше.
- специально подготовленные CAD-чертежи облегчают архитекторам и проектировщикам внесение системы в проект;
- удобный демонтаж маскирующей планки обеспечивает доступ к желобу, благодаря чему в любой момент можно осуществить чистку системы;
- возможность скрытой установки подогреваемых кабелей предотвращает накопление снега и льда, замерзание воды в желобах и водосточных трубах;
- квадратный профиль системы, оптимально подобран к фасаду дома, дополнительно повышает производительность системы;
- гарантия до 35 лет на стойкость к коррозии.
1 Заглушка правая
2 Длинный держатель желоба
3 Желоб
4 Соединитель (деформационный)
5 Воронка
6 Маскирующая планка
7 Желоб
8 Короткий плоский кронштейн
9 Короткий кронштейн
10 Внутренний угол 90°
11 Желоб
12 Внешний угол 90°
13 Заглушка левая
14 Колено
15 Труба
16 Колено
17 Труба
18 Муфта
19 Хомут
20 Труба
21 Раструбный тройник 72°
22 Муфта
23 Крышка под квадратную трубу
24 Крышка под круглую трубу KLR
25 Крышка для корзинки KLV
26 Корзинка
27 Отстойник BUT
28 Гибкое колено
Стоимость всех элементов и размеры
Новые квадратные желоба Galeco позволяют придать дому с карнизным свесом современный и эстетичный вид. Это возможно благодаря защелкиваемой в кронштейнах желобов маскирующей планке, которая закрывает переднюю часть желоба и образует плавный переход от кровли к подшивке карнизного свеса.
Варианты установки квадратного металлического водостока на крыше с карнизным свесом и без свеса.
В зависимости от конструкции вашей крыши, возможны два варианта крепления квадратного водостока, которые показаны на разрезе ниже.
Инструкция по монтажу
Описание
Galeco STAL² – это водосточная система, спроектирована с мыслью о современных эстетических решениях, которые идеально вписываются в облик дома. Применение в системе Galeco STAL² стальных квадратных желобов позволяет осуществить монтаж маскирующей планки, которая защелкивается в нижних замках кронштейнов желобов. Такое решение позволяет закрыть переднюю часть желоба и обшить карнизный свес декоративным софитом Galeco NOVA, придавая тем самым эффект гладкой отделки свеса. Водосточные трубы квадратного профиля, выведенные на фасад здания, являются дополнительным эстетическим элементом, идеально вписывающимся в архитектурный облик дома.Преимущества квадратных водостоков
- эстетическое исполнение в виде квадратной формы желоба и водосточной трубы, а также применение маскирующей планки, позволяют придать дому современный архитектурный облик;- специально подготовленные CAD-чертежи облегчают архитекторам и проектировщикам внесение системы в проект;
- удобный демонтаж маскирующей планки обеспечивает доступ к желобу, благодаря чему в любой момент можно осуществить чистку системы;
- возможность скрытой установки подогреваемых кабелей предотвращает накопление снега и льда, замерзание воды в желобах и водосточных трубах;
- квадратный профиль системы, оптимально подобран к фасаду дома, дополнительно повышает производительность системы;
- гарантия до 35 лет на стойкость к коррозии.

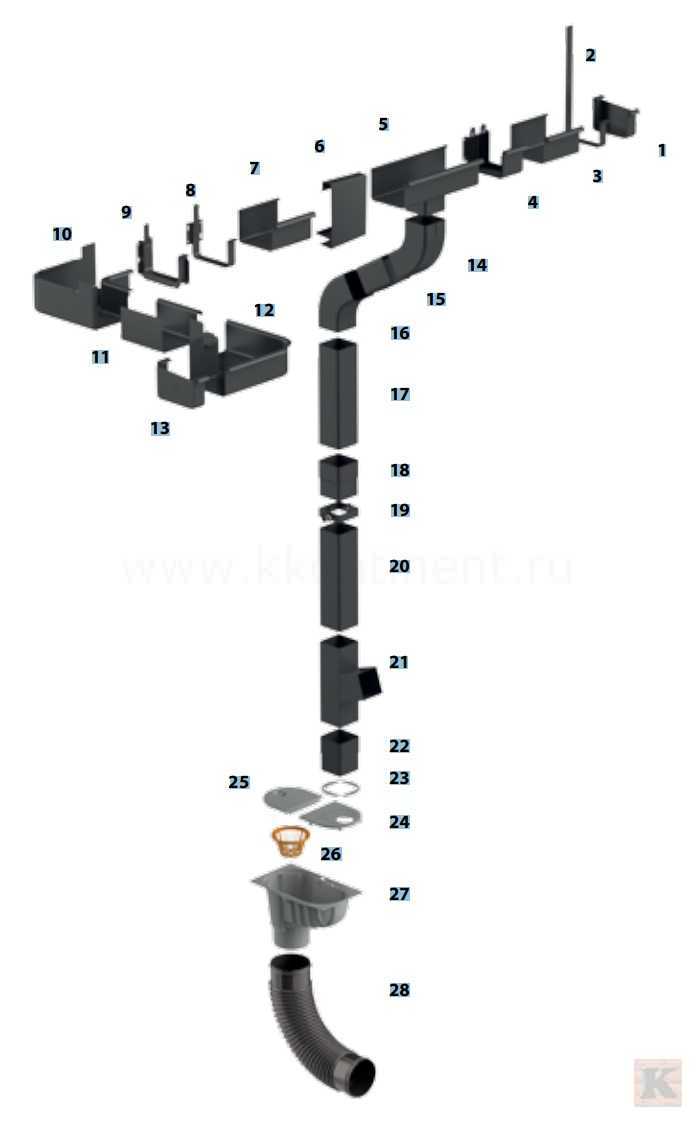

Из каких частей состоит квадратный водосток
1 Заглушка правая2 Длинный держатель желоба
3 Желоб
4 Соединитель (деформационный)
5 Воронка
6 Маскирующая планка
7 Желоб
8 Короткий плоский кронштейн
9 Короткий кронштейн
10 Внутренний угол 90°
11 Желоб
12 Внешний угол 90°
13 Заглушка левая
14 Колено
15 Труба
16 Колено
17 Труба
18 Муфта
19 Хомут
20 Труба
21 Раструбный тройник 72°
22 Муфта
23 Крышка под квадратную трубу
24 Крышка под круглую трубу KLR
25 Крышка для корзинки KLV
26 Корзинка
27 Отстойник BUT
28 Гибкое колено
Стоимость всех элементов и размеры

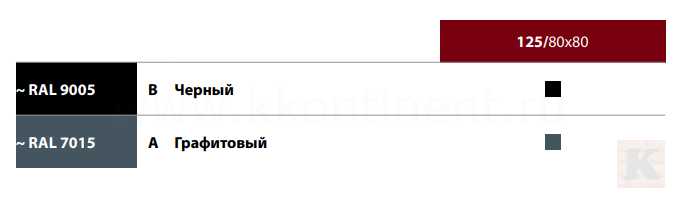

Варианты цвета
Водостоки могут быть двух цветов - черный и графитовый. Примерный цвет показан на фото ниже.Расположение и сечение вадостока

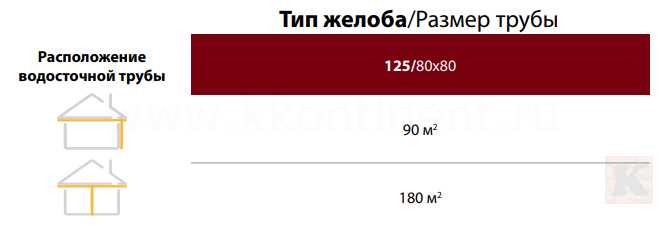

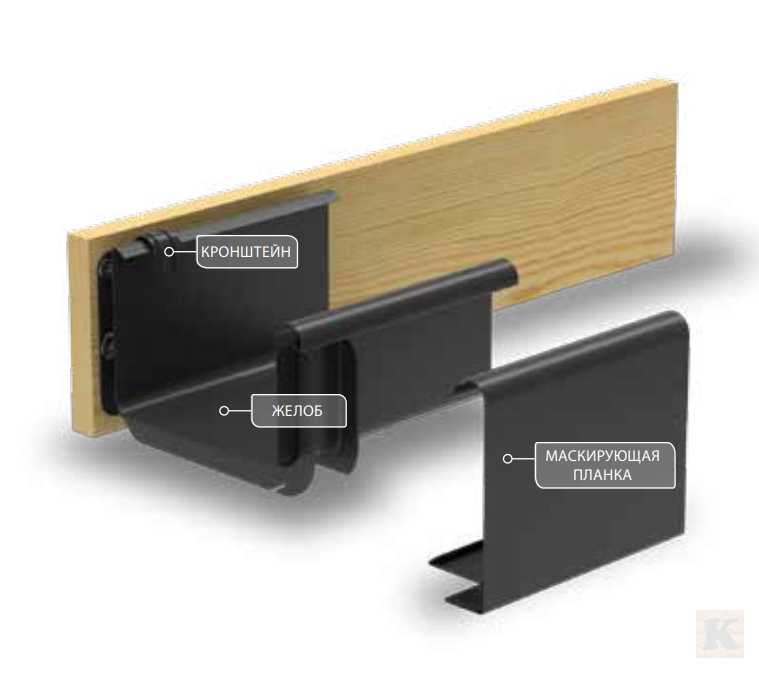

Диаметр квадратного водостока зависит от его расположение на крыше и ее площади.Маскирующая планка

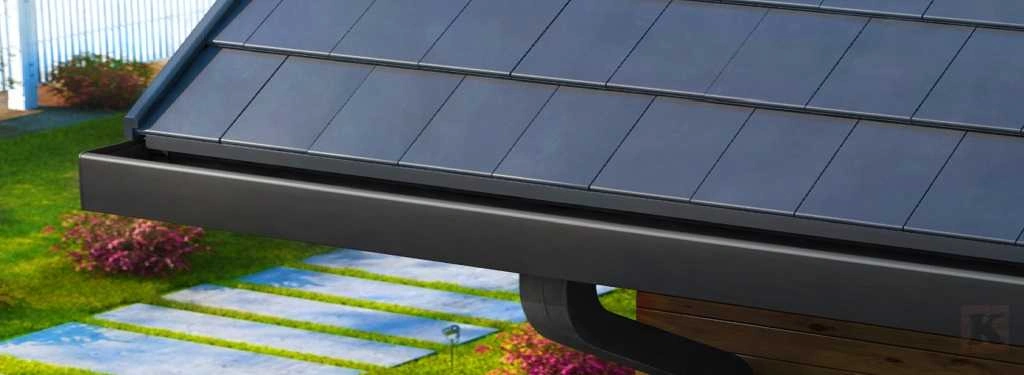

Новые квадратные желоба Galeco позволяют придать дому с карнизным свесом современный и эстетичный вид. Это возможно благодаря защелкиваемой в кронштейнах желобов маскирующей планке, которая закрывает переднюю часть желоба и образует плавный переход от кровли к подшивке карнизного свеса.Варианты установки квадратного металлического водостока на крыше с карнизным свесом и без свеса.

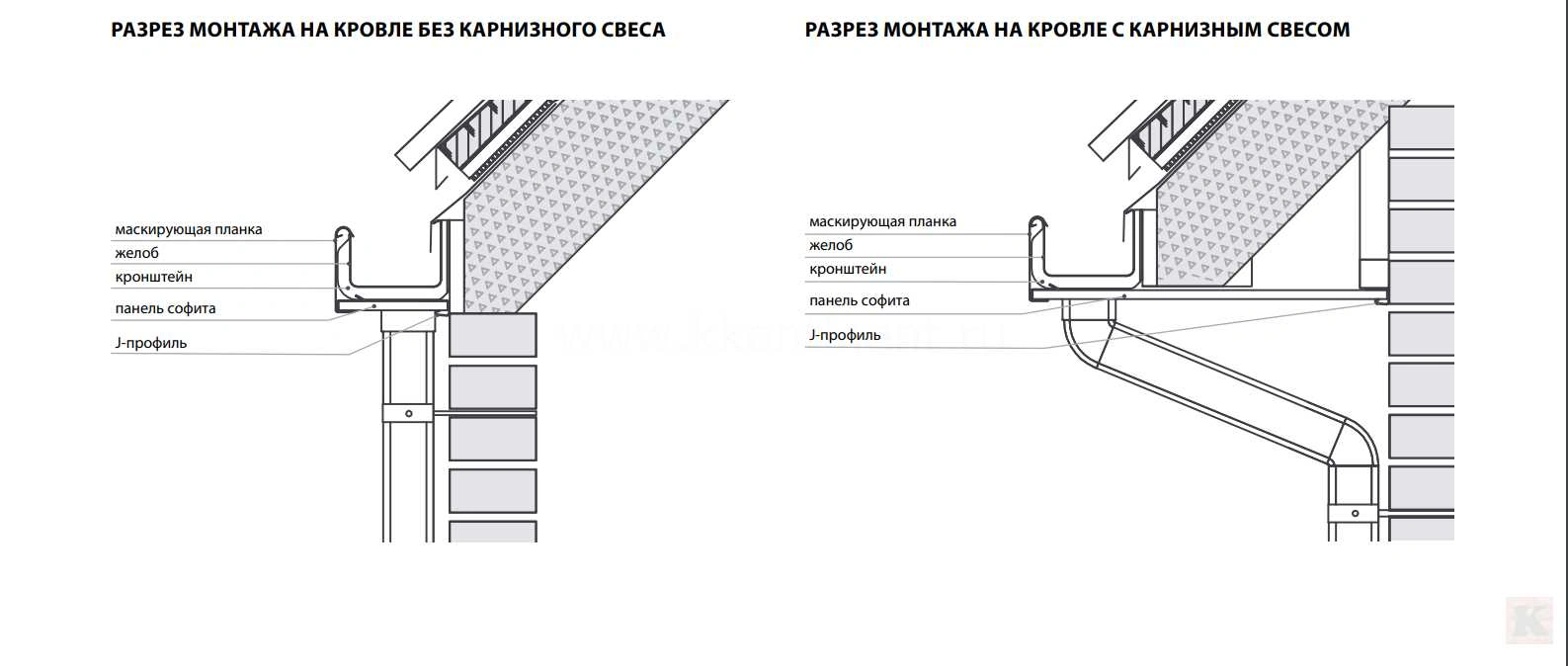

В зависимости от конструкции вашей крыши, возможны два варианта крепления квадратного водостока, которые показаны на разрезе ниже.
Инструкция по монтажу
