Водосточная система GALECO HIDDEN. Назначение, преимущества, характеристики
Водосточная система Galeco HIDDEN GUTTER. Краткое описание и преимущества.
- специально подготовленные CAD-чертежи облегчают архитекторам и проектировщикам внесение системы в проект;
- полная герметичность при правильной установки системы Galeco HIDDEN GUTTER, она абсолютно безопасная, т.е. не существует риска протекания;
- греющие кабеля предотвращают накопление снега и льда, замерзание воды в желобах и водосточных трубах;
- прямоугольная форма труб оптимально подобранная для скрытого монтажа, дополнительно, повышает производительность;
- предоставляется 10-ти летняя гарантия на стойкость к сквозной коррозии, механическую прочность и герметичность системы.
1 Заглушка правая
2 Желоб
3 Лобовая (L–планка) планка
4 Соединитель (деформационный)
5 Воронка
6 Маскирующая планка
7 Желоб
8 Короткий кронштейн
9 Внутренний угол 90°
10 Внешний угол 90°
11 Заглушка левая
12 Колено
13 Труба
14 Колено
15 Труба
16 Муфта с уплотнителем
17 Внутренний хомут
18 Дюбель
19 Тройник
20 Муфта с уплотнителем
21 Переходник
22 Канализационная труба
23 Дюбель
24 Хомут колена
25 Канализационное колено 88°
26 Канализационная труба
27 Крышка колодца
28 Надставка колодца
29 Корзинка
30 Сепаратор
31 Колодец
Цена и размеры составных частей скрытого водостока
Монтаж системы скрытого водостока
Описание

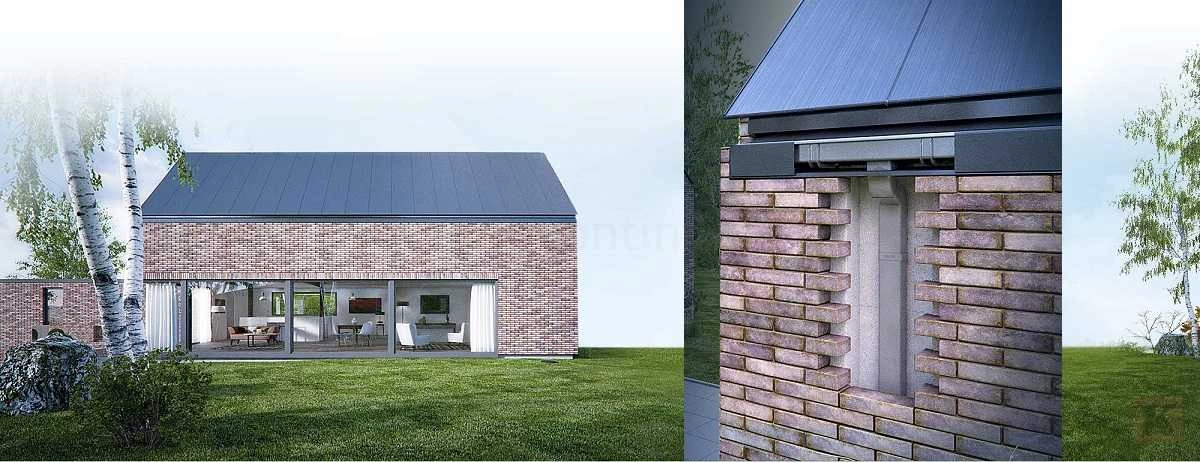

Galeco HIDDEN GUTTER – это инновационная водосточная система, предназначенная для монтажа в теплоизоляции зданий, у которых нет традиционного карнизного свеса. Благодаря всем ее преимуществам, система идеально вписывается в контур каждого объекта, придавая ему современный и эстетичный вид. Теперь, благодаря системному решению эстетично скрытого монтажа желобов и водосточных труб в фасаде, можно воплощать в жизнь даже самые новаторские проекты домов, без необходимости традиционного монтажа труб снаружи фасада.Преимущества скрытой водосточной системы
- быстрый монтаж маскирующей планки обеспечивает доступ к желобу, благодаря чему в любой момент можно осуществить чистку системы;- специально подготовленные CAD-чертежи облегчают архитекторам и проектировщикам внесение системы в проект;
- полная герметичность при правильной установки системы Galeco HIDDEN GUTTER, она абсолютно безопасная, т.е. не существует риска протекания;
- греющие кабеля предотвращают накопление снега и льда, замерзание воды в желобах и водосточных трубах;
- прямоугольная форма труб оптимально подобранная для скрытого монтажа, дополнительно, повышает производительность;
- предоставляется 10-ти летняя гарантия на стойкость к сквозной коррозии, механическую прочность и герметичность системы.

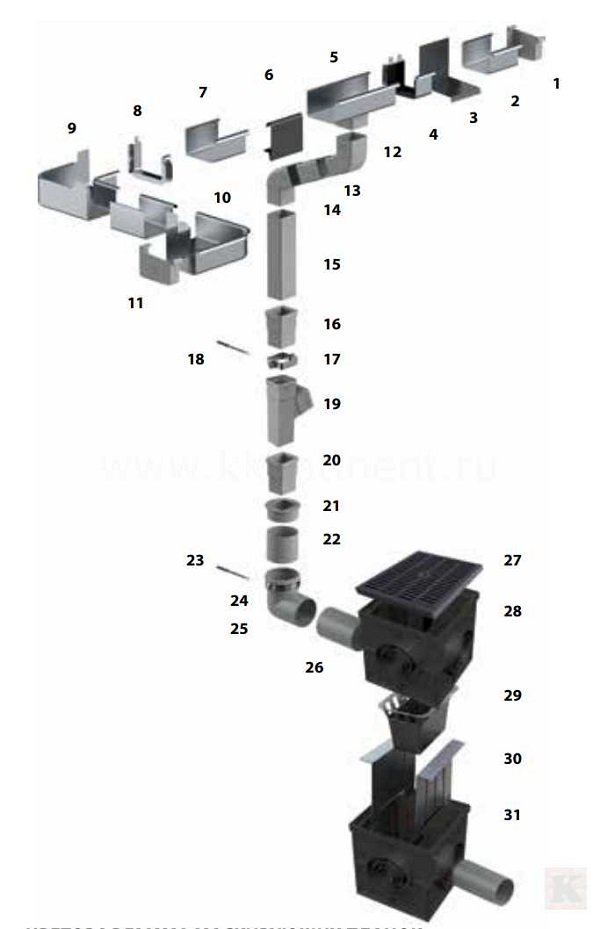

Состав скрытого водостока
1 Заглушка правая2 Желоб
3 Лобовая (L–планка) планка
4 Соединитель (деформационный)
5 Воронка
6 Маскирующая планка
7 Желоб
8 Короткий кронштейн
9 Внутренний угол 90°
10 Внешний угол 90°
11 Заглушка левая
12 Колено
13 Труба
14 Колено
15 Труба
16 Муфта с уплотнителем
17 Внутренний хомут
18 Дюбель
19 Тройник
20 Муфта с уплотнителем
21 Переходник
22 Канализационная труба
23 Дюбель
24 Хомут колена
25 Канализационное колено 88°
26 Канализационная труба
27 Крышка колодца
28 Надставка колодца
29 Корзинка
30 Сепаратор
31 Колодец
Цена и размеры составных частей скрытого водостока

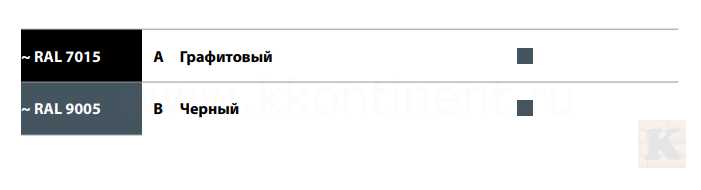

Цвета маскирующих планок

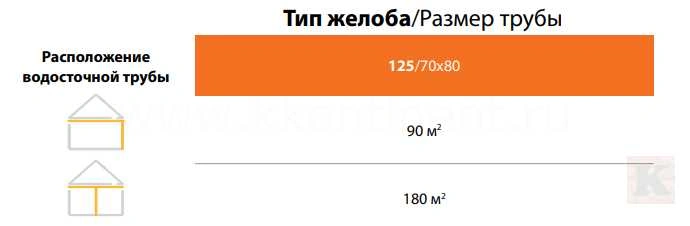

Примерный цвет маскирующей планки показан на фото ниже.Расположение и размер диаметра скрытого водостока

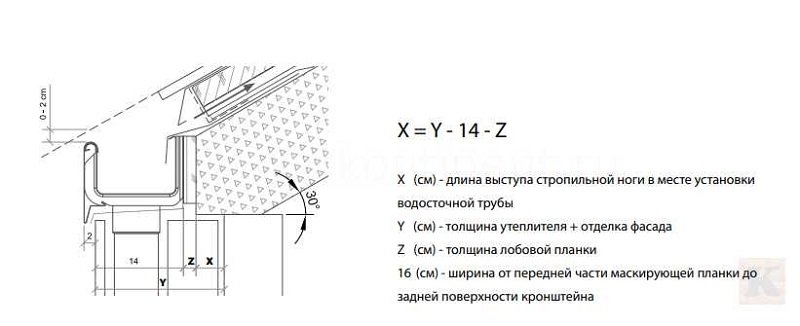

Зависит от площади кровли.Формула для расчета выступа стропильной ноги

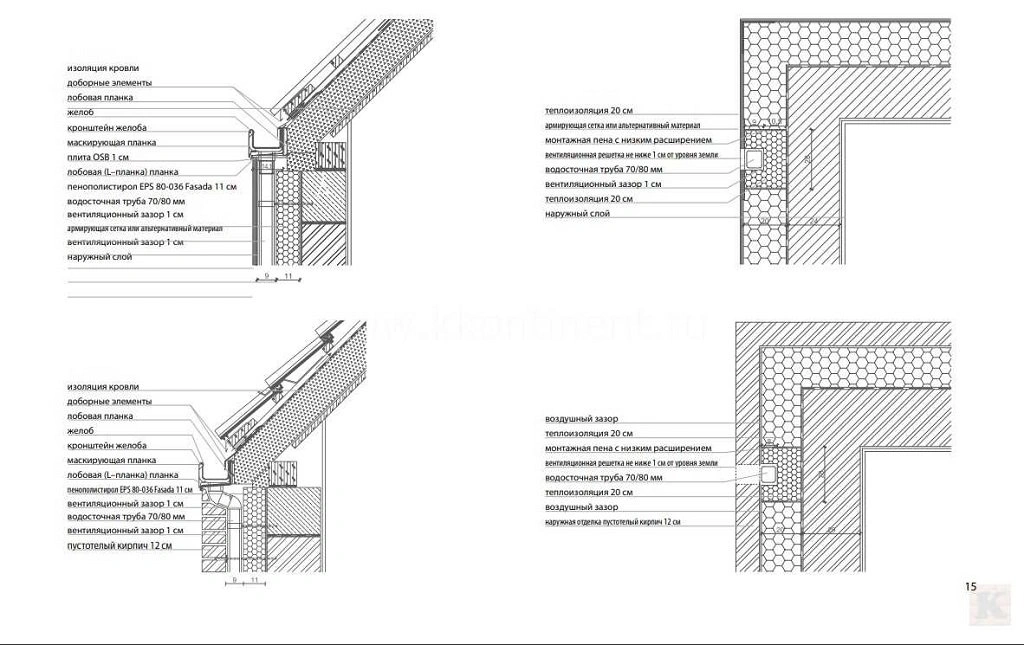

Разрезы вариантов соединения желоба и трубы при штукатурном фасаде
Вид сверху.Монтаж системы скрытого водостока
