Система кладки керамических блоков - перевязка углов, стен и перегородок
При строительстве кирпичных несущих стен из крупноформатных блоков больше всего вопросов возникает о правильной перевязке углов несущей стены и примыкание к ней внутренних стен и межкомнатных перегородок. В данной статье мы подробно рассмотрим все возможные варианты перевязки в зависимости от размеров керамических блоков. Для начала мы расскажем какие блоки и какого размера лучше всего применять при возведении несущих стен при строительстве теплого дома из кирпича.Для наших целей подходят следующие теплые блоки, размер которых, как правило, заложен в проекте вашего кирпичного дома. Размеры указаны в следующем порядке - длина х ширина х высота. Следует обратить Ваше внимание, что размер "длина" блока - это толщина наружной несущей стены дома. И еще, каждый производитель по своему называет размер блока. То есть размер блока одинаковый, но у каждого кирпичного завода он имеет свое, как правило уникальное, название. После каждого размера мы дадим ссылки на описание самых качественных керамических блоков данного размера.
- керамические блоки 510х250х219 мм (Kerakam 51, ЛСР 14,3 NF, Porotherm 51 и Porotherm 51GL);
- керамические блоки 440х250х219 мм (Kerakam 44, ЛСР 12,35 NF, Porotherm 44 и Porotherm 44GL);
- керамические блоки 380х250х219 мм (Kerakam 38, Kerakam 38 Thermo, ЛСР 10,7 NF, ЛСР 10,7 NF Теплый, Porotherm 38, Porotherm 38 Thermo и Porotherm 38GL)
В вышеуказанном размере блоков для стен толщиной 380 мм особо следует отметить теплый блок Kaiman 38 Самарского завода СККМ. Данный блок - это уникальная разработка завода и он является самым теплым керамическим блоков на Российском рынке. Производство блока началось 2017 году, он пришел на смену не менее известного и теплого блока для своего времени Kerakam 38 SuperTermo, который был снят с производства после освоения выпуска блока Kaiman 38.
- керамические блоки 300х250х219 мм (Porotherm 30);
- керамические блоки 250х375х219 мм (Porotherm 25M);
- межкомнатные перегородки 510х80х219 мм (Porotherm 8, Kerakam 8, ЛСР 4,58 NF);
- межкомнатные перегородки 510х120х219 мм (Porotherm 12, Kerakam 12, ЛСР 6,9 NF).
Рассмотрим правильные схемы перевязки углов, внутренних стен и межкомнатных перегородок. Характеристики всех блоков, упоминаемых ниже, при рассмотрении систем кладки ниже, можно посмотреть по ссылкам, приведенным ранее, когда мы рассказывали о блоках для кладки стен.
И последний момент перед тем, как мы приступим к описанию системы кладки и видов перевязки углов и стен из керамических блоков - при кладке блоков используем только теплые кладочные растворы для наружных стен и обычные цементно-песчаные растворы для внутренних стен и межкомнатных перегородок.
Схема перевязки угла наружной стены толщиной 510 мм
При использование блоков длинной (толщиной) 51 см и доборных блоков схема перевязки будет выглядеть следующим образом. Доборный (половинчатый блок) позволяет правильно перевязать чередующиеся ряды горизонтальной кладки несущей стены.Внимание! Не все производители производят доборные блоки к основным размеров, в таком случае необходимо пилить блоки.
Схема перевязки наружной стены 510 мм с внутренней стеной 380 мм

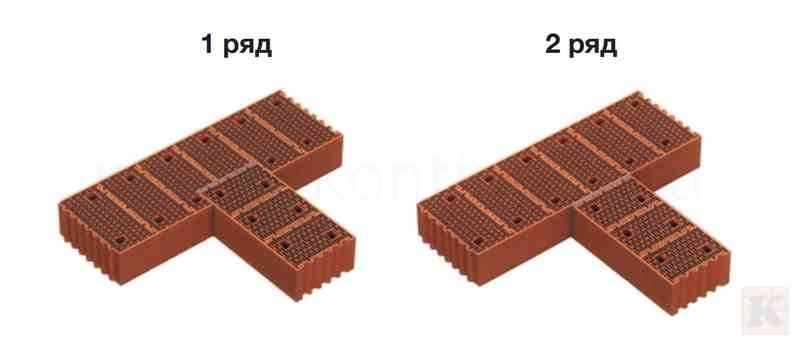

В данной кладке использованы блоки 51 и блоки 38. Данная система кладки применяется в каждом кирпичном доме, где имеются внутренние стены. Правильная перевязка несущей и внутренних стен имеет важное значение, так как о этого зависит прочность дома.Схема перевязки наружной стены 510 мм с внутренней стеной 250 мм

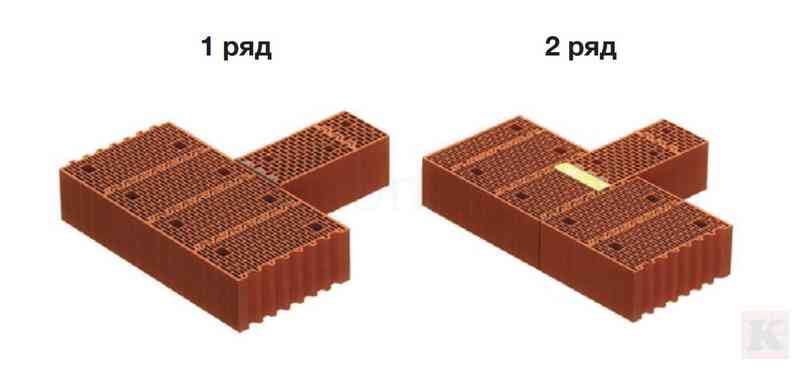

В данной системе используем керамические блоки 51 и 25 см. При кладке каждого второго ряда используется термо вставка из теплоизоляционного материала толщиной ок. 5-10 см. Это вставка необходима для сохранения теплоэффективности стены, так как блок 25 имеет показатель теплопроводности хуже, чем блок 51.Схема перевязки внешнего угла наружной стены 510 и 250 мм

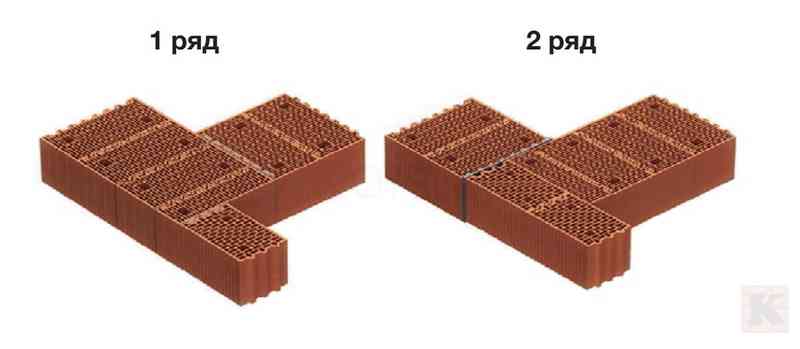

Не часто встречающаяся перевязка, но иногда необходима при решении определенных задач, особенно в индивидуальном проектировании загородных домов.Применяем керамические блоки длинной 51 и 25 см и доборные блоки.
Схема перевязки наружного угла стены 510 мм в с внутренней стеной толщиной 250 мм
Часто использованная кладка для пристройки к дому гаража, террасы, летней кухни и тд. Применяем блоки 51 и 25 см и доборные при необходимости.Схема перевязки угла наружной стены толщиной 440 мм
При использование блоков длинной (толщиной) 44 см и доборных блоков схема перевязки будет выглядеть следующим образом.Схема перевязки наружной стены 440 мм с внутренней стеной 300 мм

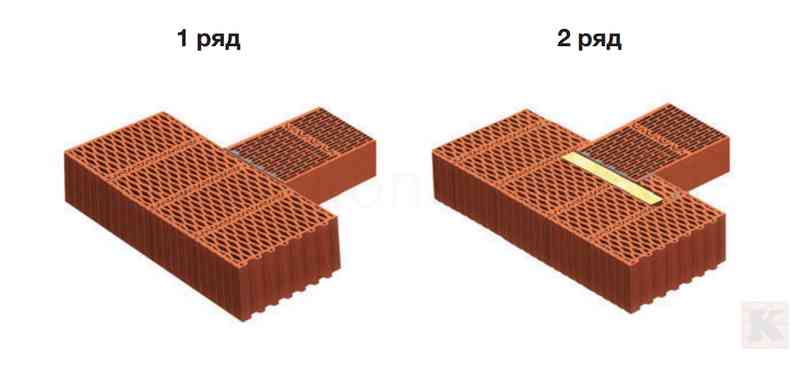

В данной кладке использованы блоки 44 и блоки 30 см. При кладке каждого второго ряда используется термо вставка из теплоизоляционного материала толщиной ок. 5-10 см. Она необходима для сохранения теплоэффективности стены, так как блок 30 имеет показатель теплопроводности хуже, чем блок 44.Схема перевязки внешнего угла наружной стены 440 и 250 мм
Не часто встречающаяся перевязка, но иногда необходима при решении определенных задач, особенно в индивидуальном проектировании загородных домов.Применяем керамические блоки длинной 44 и 25 см и доборные блоки. При кладке каждого второго ряда используется вставка из теплоизоляционного материала толщиной ок. 5-10 см. Она необходима для сохранения теплоэффективности стены, так как блок 25 имеет показатель теплопроводности хуже, чем блок 44.
Схема перевязки наружного угла стены 440 мм в с внутренней стеной толщиной 300 мм
Такую систему кладки можно использовать для пристройки к дому гаража, террасы или летней кухни. Применяем керамические блоки 44 и 30 см, а так же при необходимости.Схема перевязки стены 440 мм с внутренней межкомнатной перегородкой толщиной 80 мм

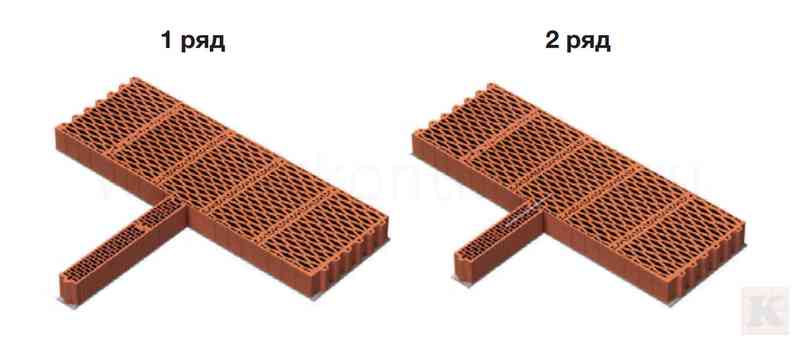

Применяется блок 44 и перегородка 8 см. Для крепления перегородки к несущей стены используется металлическая гибкая связь.Схема перевязки угла наружной стены толщиной 380 мм
При использование блоков длинной (толщиной) 38 см. Стандартная система кладки при возведении несущих стен дома из крупноформатных блоков шириной 38 см.Схема перевязки наружной и внутренней стены из блоков 380 мм
Используются блоки 38, для наружных и внутренних стен. Блоки могут отличаться разной теплопроводность и расположением пазов. Для внутренних стен теплопроводность значения не имеет.Схема перевязки наружной стены 380 мм с внутренней стеной 250 мм
В данной кладке использованы блоки 38 и блоки 25 см. При кладке каждого первого ряда используется вставка из теплоизоляционного материала толщиной ок. 5-10 см. Она необходима для сохранения теплоэффективности стены, так как блок 25 имеет показатель теплопроводности хуже, чем блок 38.Схема перевязки угла наружной стены толщиной 250 мм

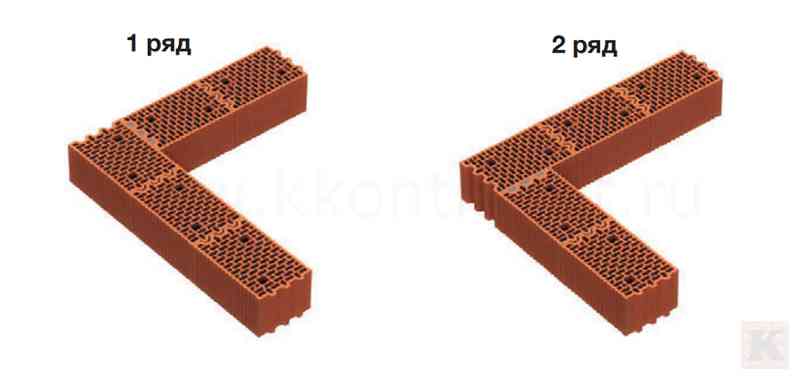

При использование блоков длинной (толщиной) 25 см система кладки выглядит так:Схема перевязки стены 250 мм с внутренней стеной 250 мм
В данной кладке использованы блоки 25 см.Смотрите так же:
Размеры, виды и цена керамических блоков
Типовые проекты домов из теплой керамики
Подбор строителей, умеющих работать с керамическими блоками
В статье использованы материалы компаний - ООО "Винербергер Кирпич", Группа ЛСР, СККМ.
