Проведение кладочных работ с применением блоков Kaiman 38
Содержание статьи:
КРАТКОЕ РУКОВОДСТВО ПО ПРОВЕДЕНИЮ КЛАДОЧНЫХ РАБОТ С КАМНЕМ KAIMAN 38
При возведении зданий из керамического поризованного камня KAIMAN 38® следует руководствоваться требованиями СниП 3.03.01-87 «Несущие и ограждающие конструкции» (раздел 7 «Каменные конструкции»). Перед укладкой камни необходимо очистить от возможных загрязнений и визуально проверить их на целостность. Имеющие механические повреждения (отколотые кромки, углы) камни допускается использовать при кладке простенков фронтонов или внутренних стен.НАЧАЛО КЛАДКИ
Кладку из керамических камней рекомендуется начинать с углов здания и вести законченными рядами по всему периметру. При этом следует осуществлять постоянный контроль взаимной перпендикулярности вертикальных и горизонтальных швов кладки, а также вертикальности стен с помощью инструментов.ПАЗ-ГРЕБЕНЬ
Поверхность камней перед нанесением раствора рекомендуется смачивать водой для лучшей адгезии. После того как раствор приготовлен, его выгружают в ёмкость для временного хранения, затем распределяют по длине стены (на 2÷3 камня), выравнивая постель. Камень опускают на раствор сверху (паз в гребень), избегая горизонтальной подвижки более 5 мм. Корректировку положения камней допускается производить покачиванием или подбивкой резиновым молотком-киянкой. Выдавившиеся при этом излишки раствора удаляют незамедлительно, не допуская их схватывания. При возведении стен должна применяться однорядная система перевязки вертикальных швов. Это правило обеспечивается за счёт доборных камней KAIMAN 38® + или подрезки стандартного камня KAIMAN 38® с помощью электрической пилы типа «Аллигатор».КЛАДОЧНЫЙ РАСТВОР
Для кладки крупноформатных камней можно использовать обычный кладочный раствор и даже простую цементно-песчаную смесь. Однако рекомендуем использовать специальный теплый раствор LM 21-P. Кладка на теплом растворе позволяет снизить теплопроводность кладки и уменьшить теплопотери через стену на 7-12%. Средняя толщина горизонтальных швов должна быть 12 мм. Боковые поверхности крупноформатного керамического камня представляют собой чередующиеся пазы и гребни. Такая конструкция позволяет получать при кладке надёжный герметичный стык, не требующий заполнения раствором. Горизонтальным швам следует уделять особое внимание, так как прочность и несущая способность всей кладки во многом зависит от их качества.АРМИРОВАНИЕ
В общем случае кладка из крупноформатных камней KAIMAN 38® не армируется. Если же армирование назначается проектом может применяться сетчатое армирование горизонтальных швов с использованием гладкой круглой стали классов А-I и Вр-I диаметром 3÷4 мм. Размеры ячеек арматурных сеток должны быть от 30×30 до 120×120 мм. Арматурные сетки следует укладывать не реже чем через три ряда кладки из керамических камней. Не целесообразно производить армирование кладки, если её несущая способность используется менее чем на 50 %.КАНАЛЫ И ШАХТЫ
Вертикальные каналы и кабельные шахты в толще кладки, предусмотренные проектом, рекомендуется устраивать в процессе возведения стен при помощи специальных профильных керамических камней KERAKAM U. Каналы и ниши, устраиваемые в толще уже существующей кладки не должны снижать несущую способность стен и не должны проходить по перемычкам или другимчастям конструкции, встроенной в стену. В отличие от вертикальных, горизонтальные и диагональные каналы нежелательны. Если их избежать не удастся, то они должны находиться на расстоянии 1/8 высоты помещения от нижней или верхней поверхности конструкций перекрытия.

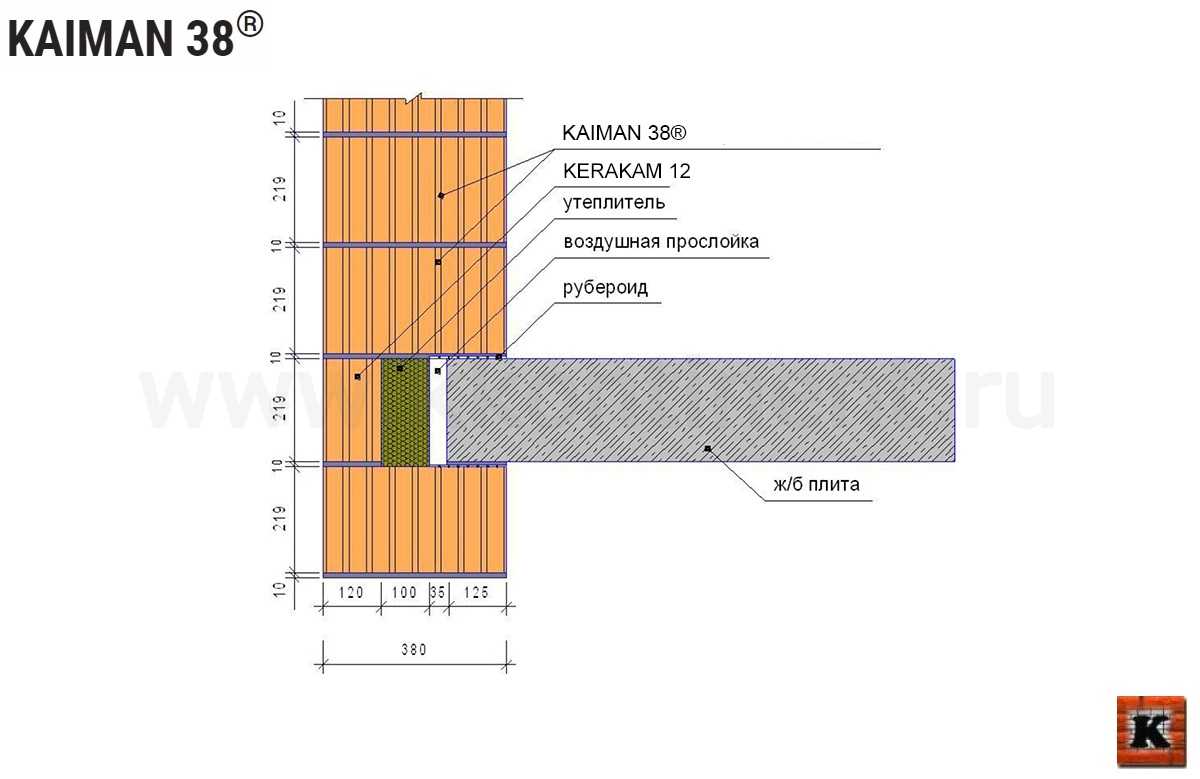

ОПИРАНИЕ ПЛИТ ПЕРЕКРЫТИЙ
Глубина опирания железобетонных плит перекрытия и покрытия должна составлять не менее 120 мм. Опорный растворный шов рекомендуется армировать сеткой из стержней 3-5 мм с размером ячейки 50х50-75х75 мм.

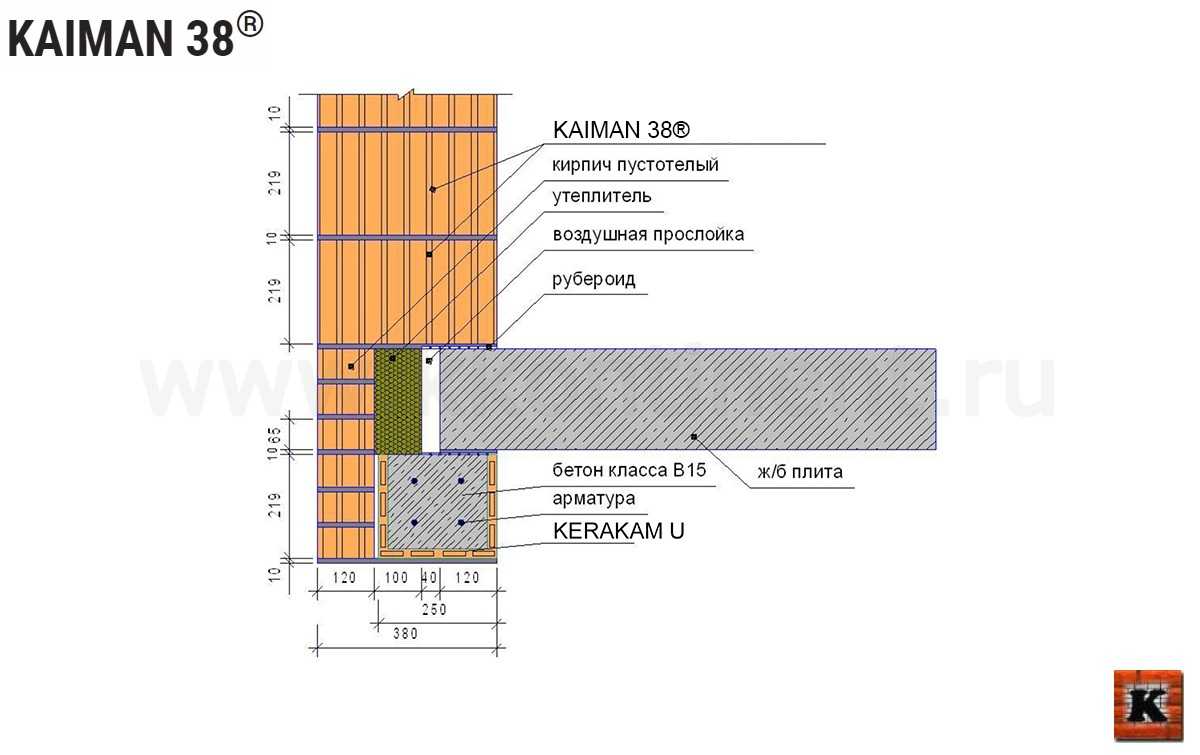

При больших нагрузках для их распределения на большую площадь следует использовать прокладные ряды полнотелого кирпича или монолитные железобетонные пояса и подушки.
ПРИМЕНЕНИЕ ДЮБЕЛЕЙ
Для крепления в стене из поризованных керамических камней используются, как правило, дюбели из синтетического материала с областью распорки по всей длине. Благодаря креплению, проходящему через множество стенок, создаётся достаточное усилие закрепления. Например, применение дюбеля: MU диаметром 8 мм и длиной 50 мм + шуруп диаметром 5 мм и длиной 10 мм –обеспечивает диапазон усилия на вырыв от 64 до 151 кг. Использование же нейлонового дюбеля SX диаметром 12 мм и длиной 60 мм + шуруп с потайной головкой Rz диаметром 8 мм и длиной 85 мм увеличивает диапазон усилия на вырыв от 360 до 423 кг. Удерживающая способность дюбелей в основном зависит от их размеров (диаметра и длины). Для значительных нагрузок, таких, как например навесной вентилируемый фасад, крепление к стене следует выполнять с помощью так называемого химического дюбеля (анкера).
ОБЛИЦОВКА
На фасад действуют силы напора и засасывания ветра в связи, с чем анкеры должны характеризоваться большой стойкостью к сжатию и растягиванию. Одновременно они должны быть изготовлены из материала, обладающего достаточной эластичностью, для того, чтобы позволить отдельно переносить нагрузки фасада к основным стенам. Слишком твердые анкера могут привести к появлению трещин в фасадах (не позволяя, например, во время нагрева от солнца на перемещение фасада относительно внутренних стен). В связи с этим анкеры не могут быть слишком большого диаметра. Рекомендуемая толщина – 4 мм. При большой ветровой нагрузке увеличивается количество анкеров на 1 м² поверхности фасада.
Количество анкеров на 1 м² зависит от силы напора и засасывания ветра в данном участке фасада, расстояния фасада от внутренней стены, солнечной освещенности, а также прочих факторов и должно быть рассчитано конструктором в каждом конкретном случае. Из 99 на 100 практических случаев проверенное число - 5 шт. анкеров на 1 м² поверхности. В этом случае анкера размещаются через каждые 50 см по горизонтали и через 40-45 см по вертикали «в разбежку». Дополнительно вокруг оконных и дверных проемов анкера размещаются линейно – по 3 штуки на 1 погонный метр.
Подробно о проектировании и проведении кладочных работ из керамических блоков смотрите в документе "Рекомендации по проектированию и возведению стен и перегородок зданий из крупноформатных керамических камней KERAKAM"
