Установка оконных и дверных перемычек Porotherm

Инструкция по установке дверных и оконных перемычек Porotherm

Перемычки используются в качестве несущих элементов над проемами окон и дверей в конструкциях стен. Несущими они становятся только вместе с уложенной или забетонированной поверх них кладкой – зоной распора. Такие перемычки называются замоноличенными. Несколько плоских перемычек рядом можно использовать только при условии, что зона распора будет уложена по всей ширине всех перемычек. Не следует забывать и об обязательной установке слоя утеплителя сл сохранения теплоэффективности кирпичной кладки из крупноформатных поризованных блоков Porotherm.

Перемычки Porotherm 120/65  укладываются на выровненную по высоте кладку на слой цементного раствора толщиной 10 мм. Реальная длина опирания на кладку с каждой стороны перемычки должна быть не меньше 120 мм. Обращаться с перемычками нужно особенно осторожно, чтобы не повредить их (надломить). Во время работы с отдельными перемычками они зачастую прогибаются, что не является дефектом. Для снижения риска повреждения перемычки рекомендуем при работе повернуть их на 90° вокруг горизонтальной оси относительно положение, в котором они укладываются при строительстве.

Ни в коем случае не используйте поврежденные перемычки (надломленные или с трещинами в бетоне)!!!

На этапе возведения стены над перемычками перемычки могут слишком прогибаться или проломиться, поэтому перед началом таких работ нужно равномерно подпереть все перемычки временными опорами (например, деревянными опорами и клиньями) так, чтобы расстояние между опорами или опорой и несущей стеной не превышало 1 метр. После установки опор, тщательного очищения поверхности перемычек и основательно увлажнения над ними можно возводить кладку или бетонировать.

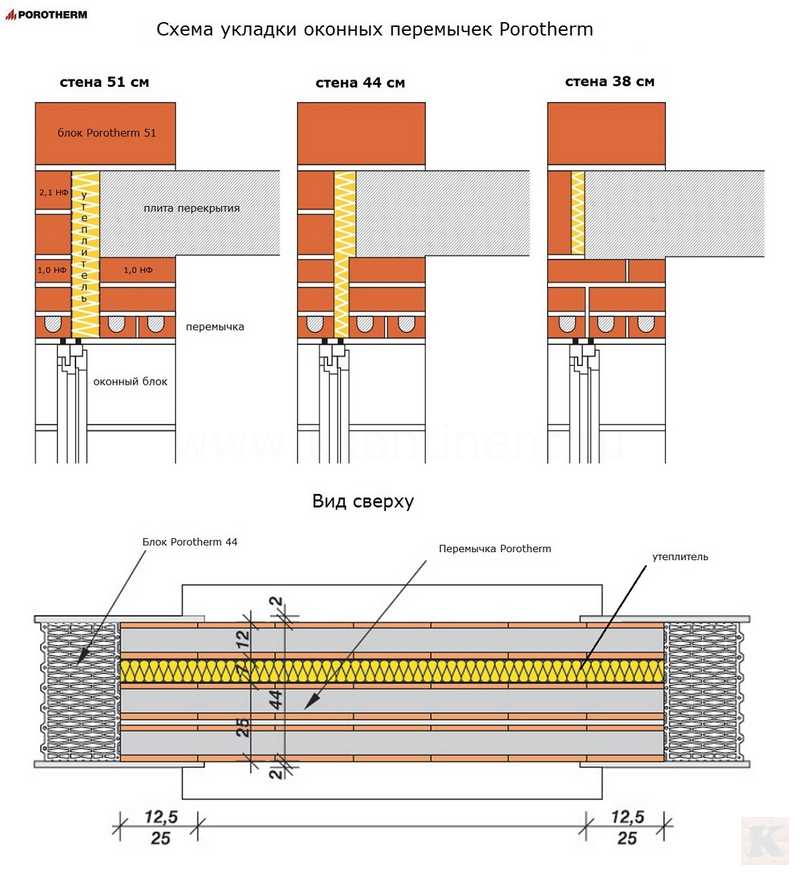

Схема установки оконных перемычек в стене толщиной 51, 44 или 38 см из керамических блоков

При кладке стены над перемычками нужно нанести кладочный раствор на все постельные и стычные швы, даже если используются кладочные блоки для наружной кладки с высоким термическим сопротивлением, у которых обычно раствор на вертикальные стычные швы не наносится. Постельные швы с пустотами без цемента недопустимы. Кладку над перемычками нужно осуществлять тщательно.

Минимальная толщина постельного и стычного шва 10 мм, минимальная прочность используемого раствора – 2,5 МПа. Для кладки над перемычками – зоны распора – можно использовать обожженные, силикатные, бетонные кирпичи и блоки, поперечная прочность которых (т.е. после укладки над перемычками вдоль горизонтальных осей перемычек) составляет в среднем хотя бы 2,5 МПа, а по отдельности – хотя бы 2,0 МПа.

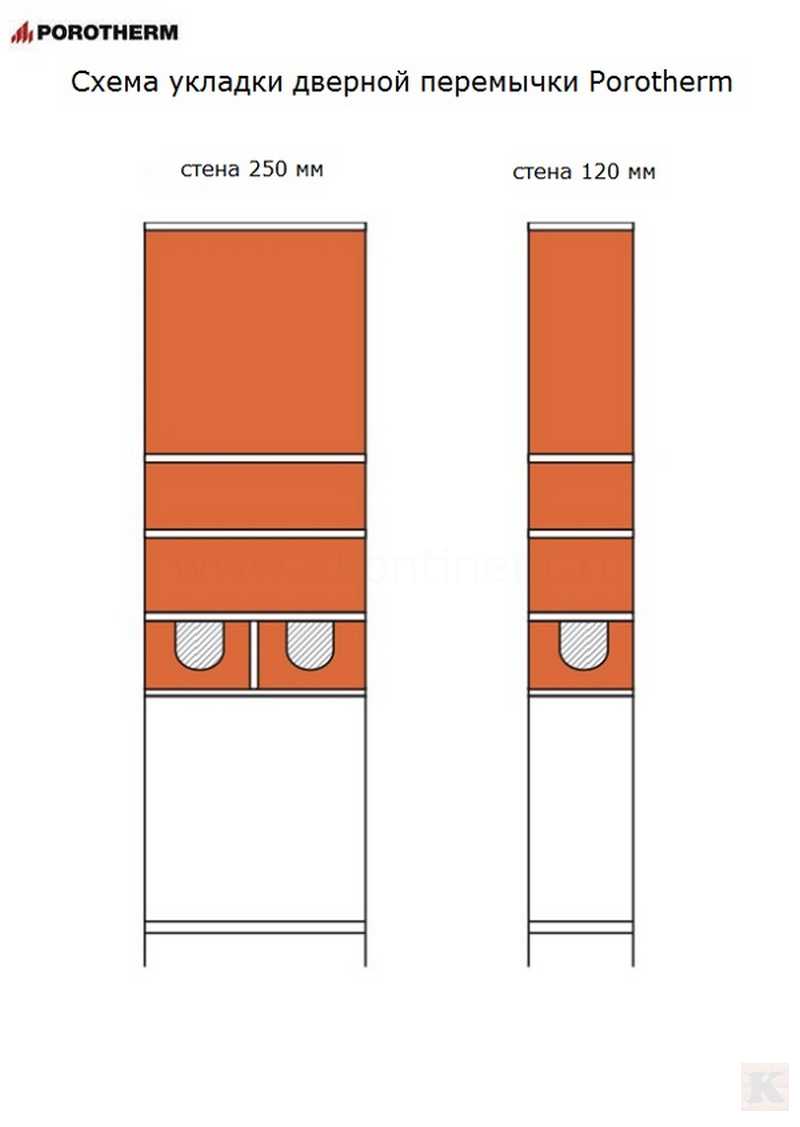

Схема установки дверных перемычек в перегородки толщиной 25 и 12 см

Для установки дверных перемычек в межкомнатные перегородки применяются те же перемычки, что и для установке в оконные проемы.Отличается только схема монтажа, так как перегородки между комнатами имеют меньшую толщину стены (обычно 12 или 25 см) и не нуждаются в дополнительном слое утеплителя, так как установка происходит внутри помещения. Если требуется установить перемычку в дверной проем, который будет соприкасаться с холодным помещением, то необходимо, для сохранения тепла в доме, применять схему установки перемычек с применением слоя утеплителя. Для строительства межкомнатных перегородок обычно применяются керамические перегородки толщиной 8,12 или 25 см.

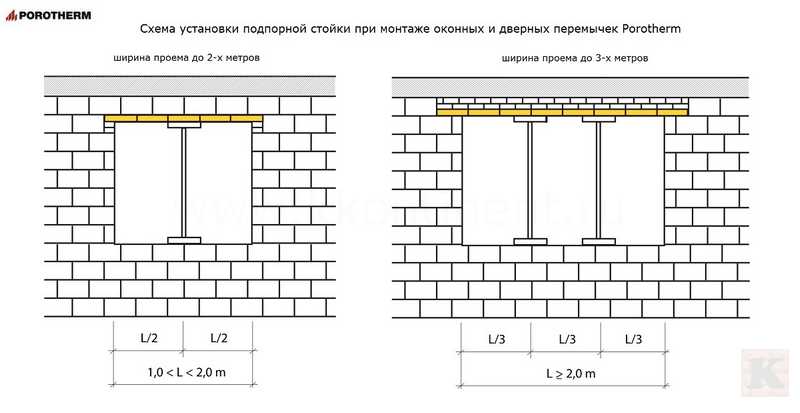

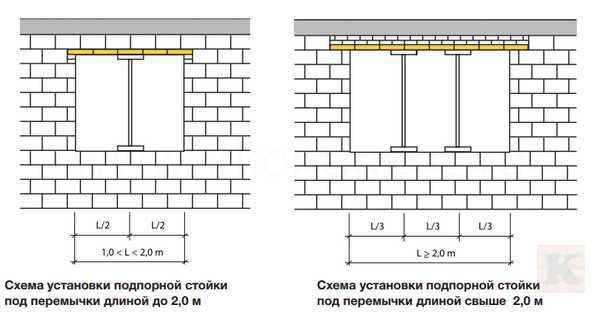

Схема установки подпорных стоек при монтаже оконных и дверных перемычек

Правильное расположение стоек позволяет избежать провисания закрепленных перемычек до окончательного набора прочности конструкции. Следует помнить что в холодное время года ( от -10 до +5 С) при монтаже необходимо применять зимние смеси или доливать в цементный раствор специальные противоморозные добавки.

Перемычки нужно оштукатурить не позднее заключительного этапа строительства.

Примечание: перемычки Porotherm 120/65 не подходят для реконструкции зданий в качестве несущих элементов, подводимых под существующую кладку!

Хранение и транспортировка перемычек

Porotherm перемычки хранятся на открытом ровном и сухом месте (с хорошим водоотводом). Перемычки складываются на деревянные бруски так, чтобы они не слишком деформировались под собственным весом (из-за слишком большого расстояния между брусками или бруска от конца перемычки), или хранятся прямо на поддонах и в полиэтиленовой упаковке производителя. Не складывать перемычки вперемешку с поддонами или пакетами. Максимальная высота сложенных перемычек не должна превышать 3,0 м. При перевозке автотранспортом или в вагонах необходимо соблюдать такие же правила, что и при хранении. В автомобиле перемычки необходимо закрепить, чтобы избежать их сдвига при транспортировке, и складывать рядами в зависимости от высоты бортов, грузоподъемности транспортного средства, состояния дорожного покрытия и т.п. В зимнее время необходимо защищать перемычки от воздействия погодных условий.
