Технология кладки лицевых кирпичей. Разработано Quick-mix и Wienerberger.

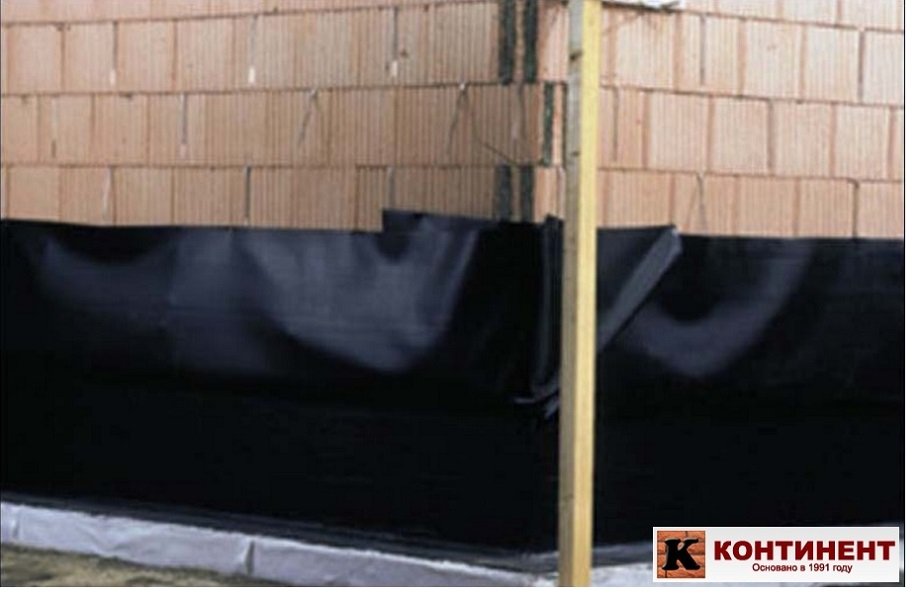

Несущая стена из крупноформатных керамических кирпичей POROTHERM уже готова. Вертикальная гидроизоляция фундамента выполнена из битумного покрытия. Горизонтальная гидроизоляция: искусственный гидроизоляционный материал Z-образная изоляция заложена в кладку, поднята вверх и не будет нам пока мешать.

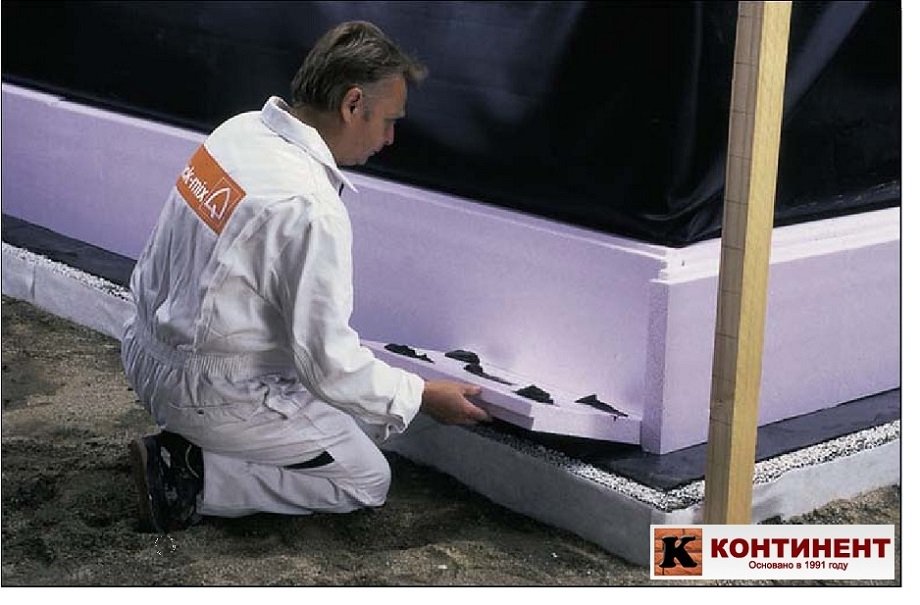

Теплоизоляция экструдированный пенополистирол XPS применяется при необходимости, когда в качестве кладочного кирпича использовали обычный керамический кирпич или керамические блоки Porotherm 20, Porotherm 25, Porotherm 30. В этом случае утеплитель клеится в два слоя вразбег под Z образную изоляцию при помощи специального монтажного клея для утеплителя, например Квик-микс SKS.

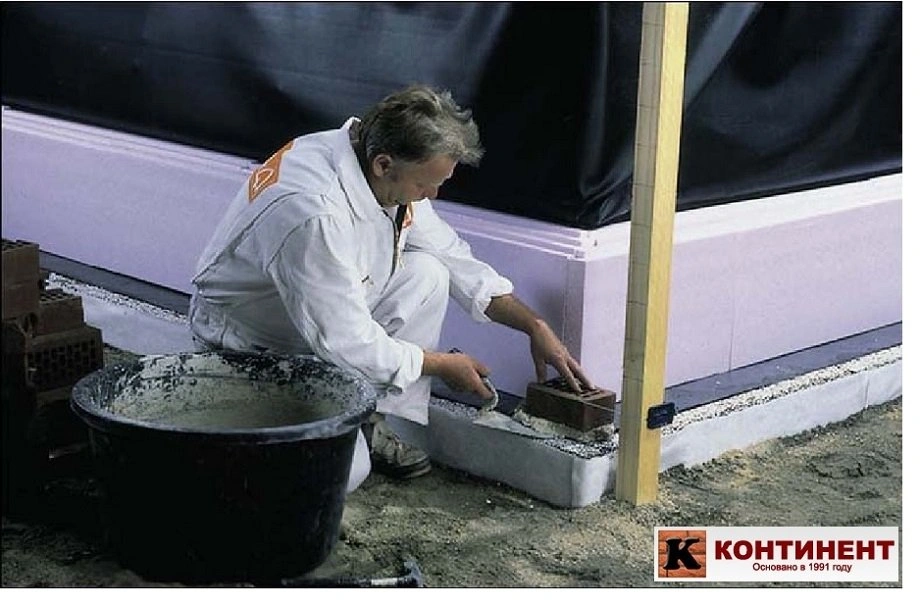

Теплоизоляция под Z образную изоляцию полностью приклеена и уложена. Плиты сверху имеют скос. Можно начинать кладку. Кладется угловой кирпич. Шнур крепиться к рейке, на которой предварительно отмечается высота рядов кладки. Кладку лицевого кирпича необходимо проводить с использование цветных кладочных растворов, которые подбираются в зависимости от кирпича (керамический, клинкерный, ручной формовки) и цвета кирпича. Для подбора цвета можно воспользоваться специальными визуализаторами, например Генератор текстур кирпича Terca.

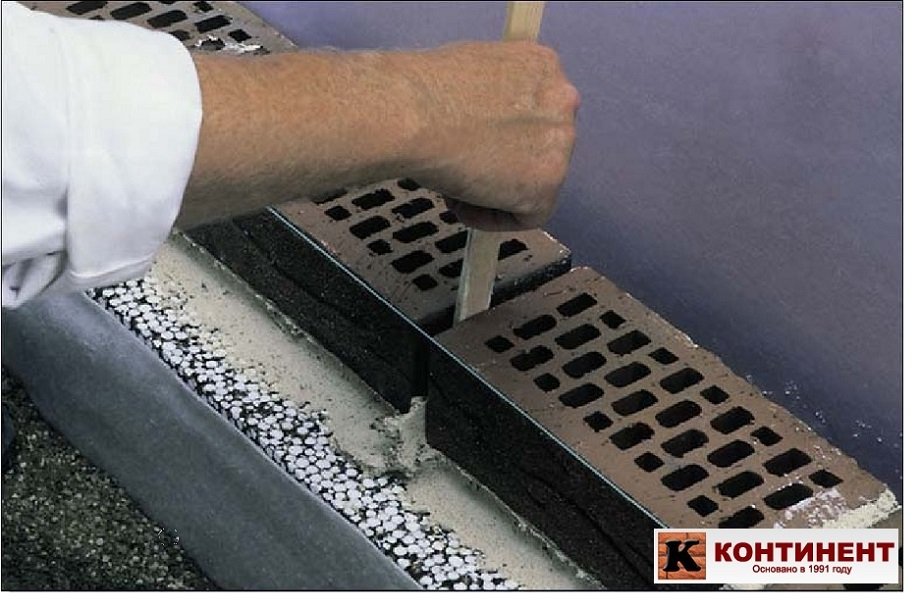

Рекомендуемая ширина швов должна быть 10-14 мм и проверяется при помощи деревянной дощечки, ширина которой соответствует необходимой ширине шва. Для обеспечения вентиляции раствор выскребается из каждого второго вертикального шва первого ряда кладки.







Осторожно удаляем раствор из вентиляционной щели между лицевыми кирпичами и несущей стеной. Вентиляционная щель должна быть шириной 2-4 см. Вертикальные швы должны полностью заполняться раствором!

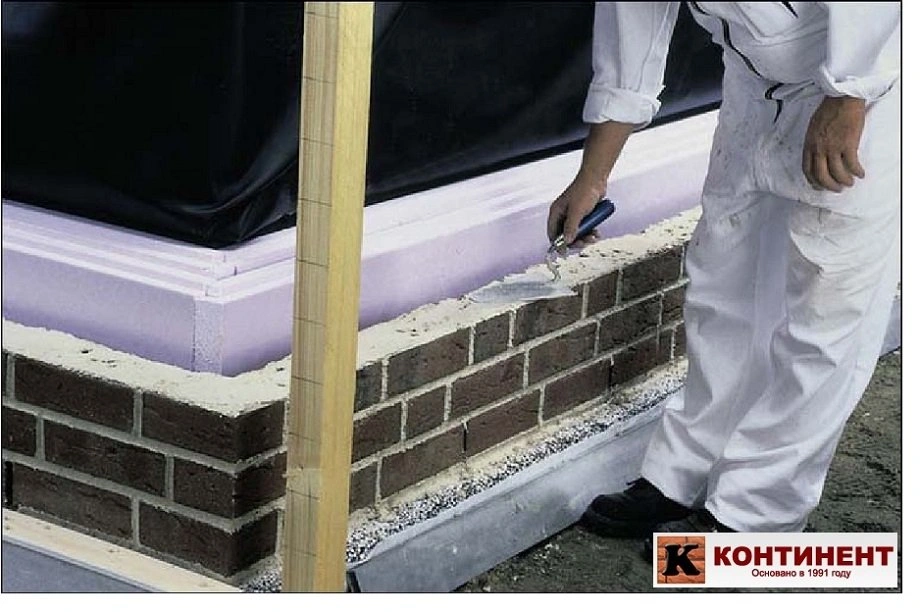

Z-образная изоляция должна находиться в толще шва. Поэтому на кирпич сначала укладывается слой раствора. Теперь можно класть Z-образную изоляцию.

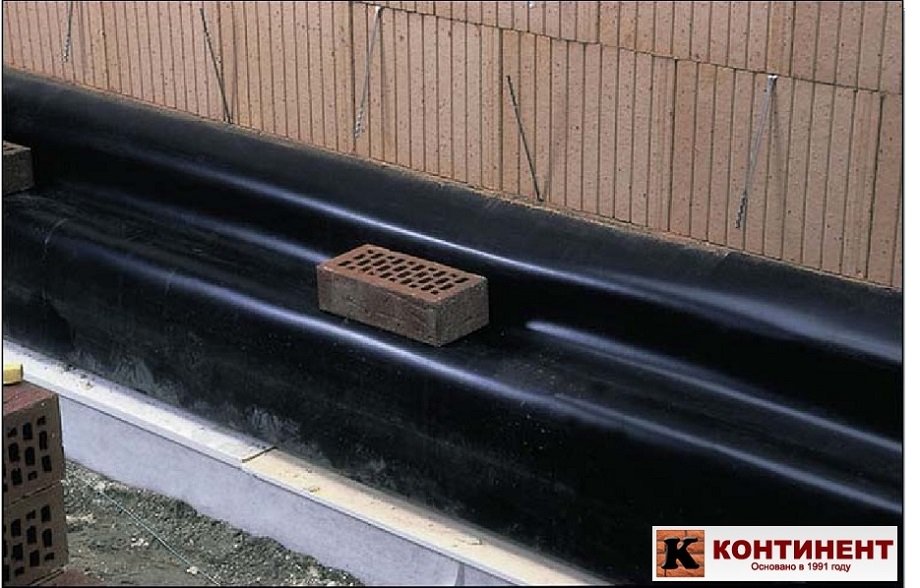

Z-образная изоляция кладется на слой раствора.

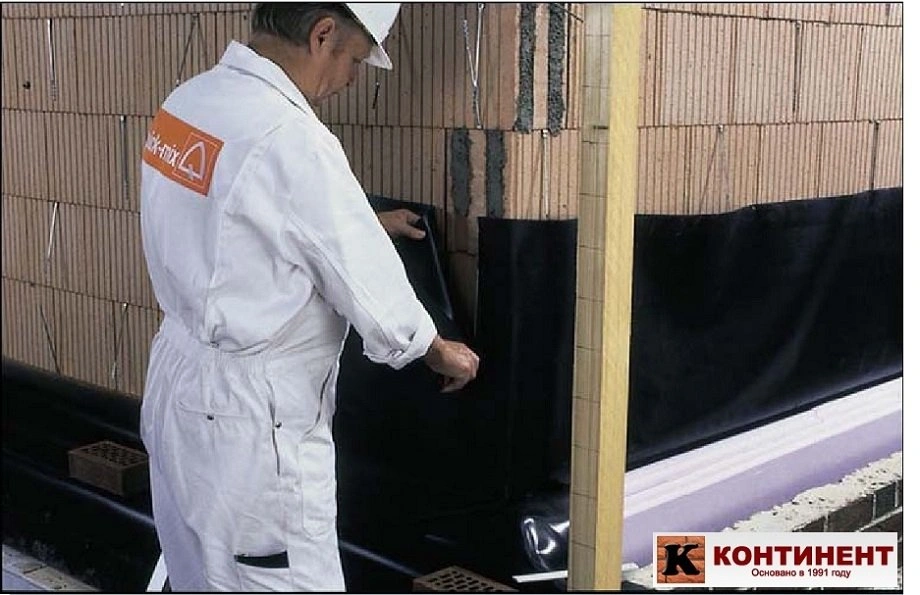

Обратите внимание! Гидроизоляционный материал должен лежать ровно, без складок . Так, чтобы могла стечь вода. Если на стыках гидроизоляционного материала нахлест не менее 20 см, его необходимо склеивать.

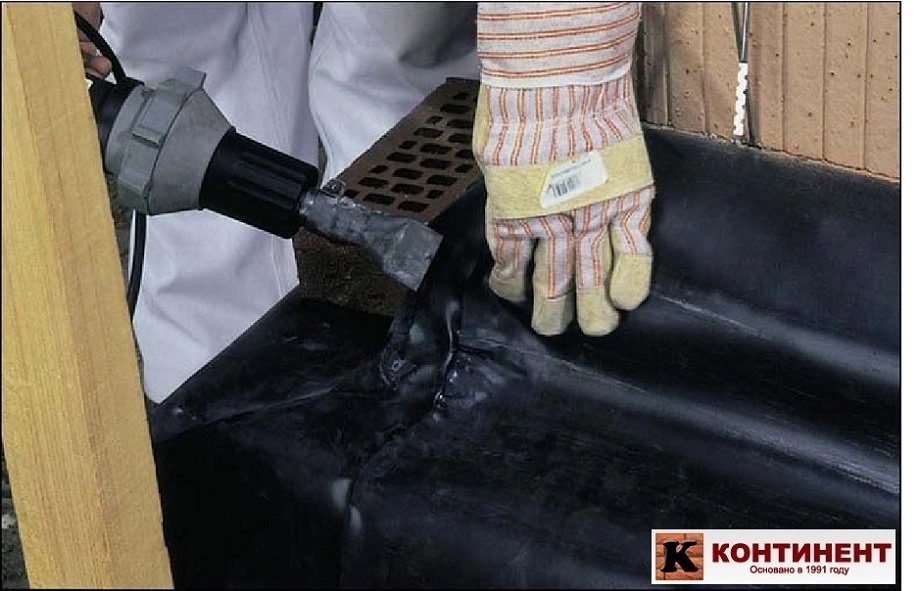

Сложности могут возникнуть с углами. Чтобы уложить пленку без складок и в углах, ее необходимо разрезать по размеру, а потом нагреть феном. После этого гидроизоляция начинает плавиться и легко склеивается.

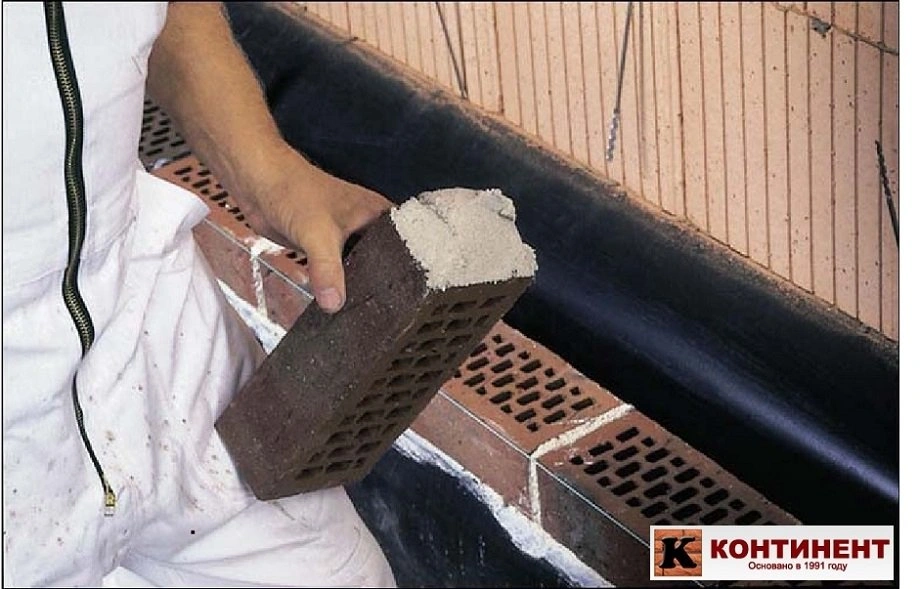

Ряд поверх изоляции примерно на 1 см выступает вперед (цоколь). Z-образная изоляция при начале кладки не обрезается. Это необходимо, чтобы сразу было видно, что она проложена по всему периметру кладки. Чтобы хорошо заполнить вертикальные швы, кладем достаточно раствора на торцевую поверхность кирпича.

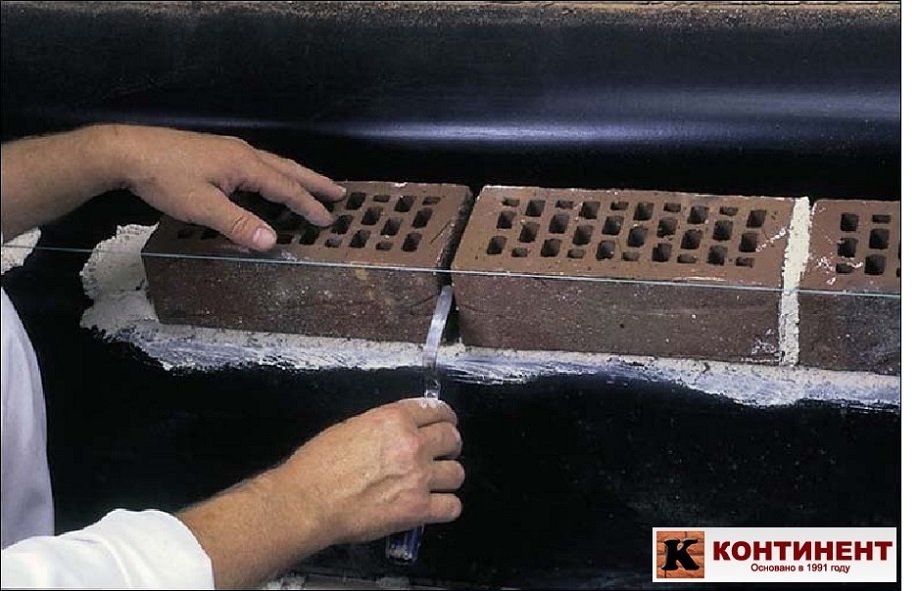

На первом ряду кладки поверх гидроизоляции нам необходимо оставить вентиляционные отверстия между кирпичами (между каждым вторым или третьем кирпичем первого ряда лицевой кладки), поэтому мы вычищаем раствор из вертикальных швов при помощи деревянной дощечки или расшивки. В дальнейшем в эти отверстия будут вставлены специальные вентиляционные коробочки, которые предотвратят попадание грязи внутрь стены, при этом излишняя влага будет удаляться.

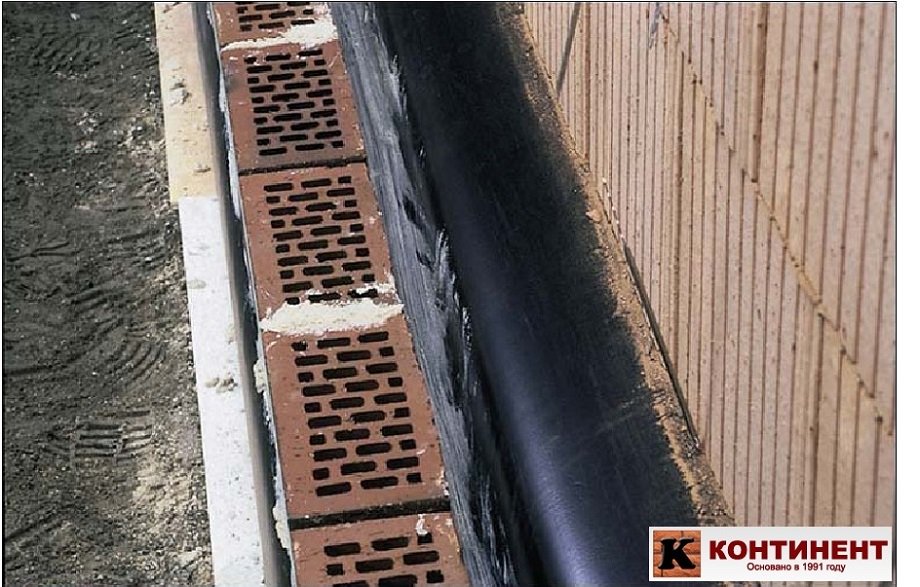

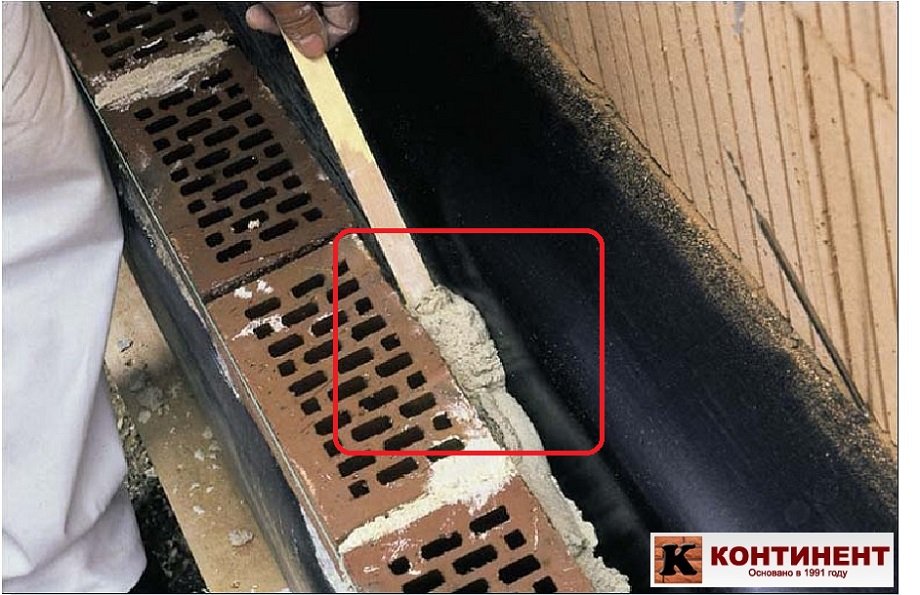

 Вентиляционный зазор между лицевой и несущей кладкой должен быть так же очищен от попавшего раствора для свободной вентиляции воздуха и удаления влаги.

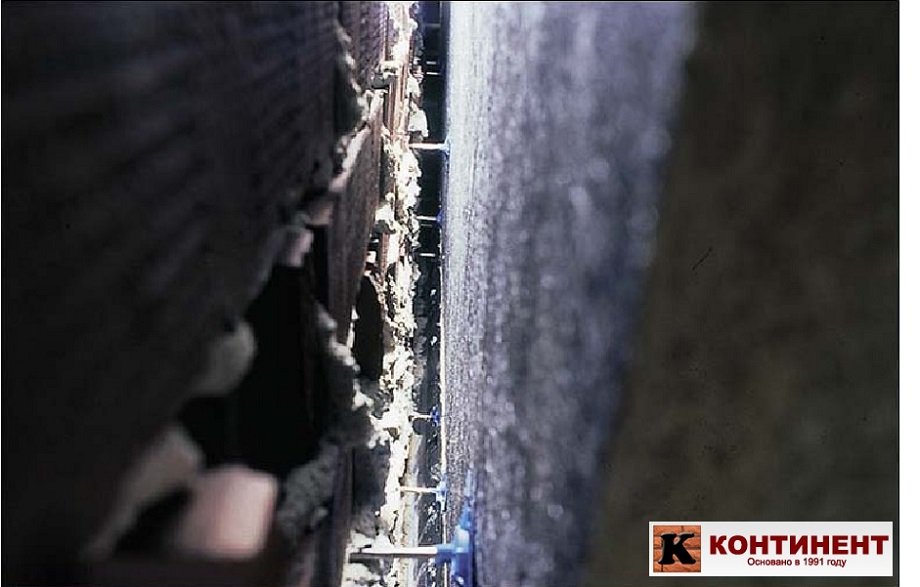

Вентиляционные отверстия должны доходить до изоляции. Вот так чисто должно быть за лицевой кладкой.









Следующие этапы по креплению утеплителя можно пропустить, если ваша несущая стена не нуждается в дополнительном утеплении, то есть она построена из теплых керамических блоков Porotherm 38, Porotherm 38 GL, Porotherm 44, Porotherm 44 GL или Porotherm 51, Porotherm 51 GL. Или аналогичных по качеству и размерам блоков известных марок -ЛСР или Kerkam. Необходимость утепления так же зависит от региона строительства.

В качестве утеплителя выбираем минераловатные плиты. Мы обрезаем край плиты таким образом, чтобы она как можно плотнее прилегала к Z-образной изоляции.

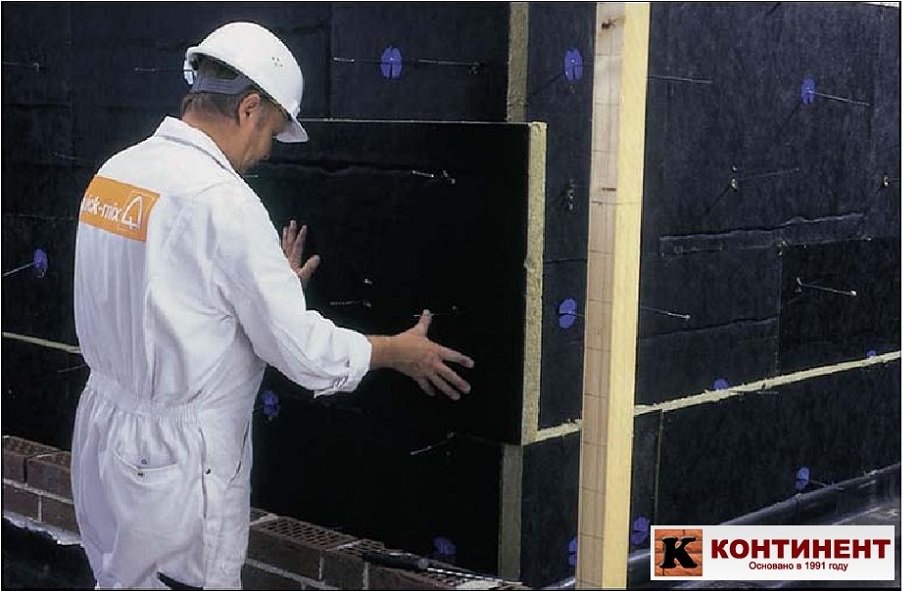

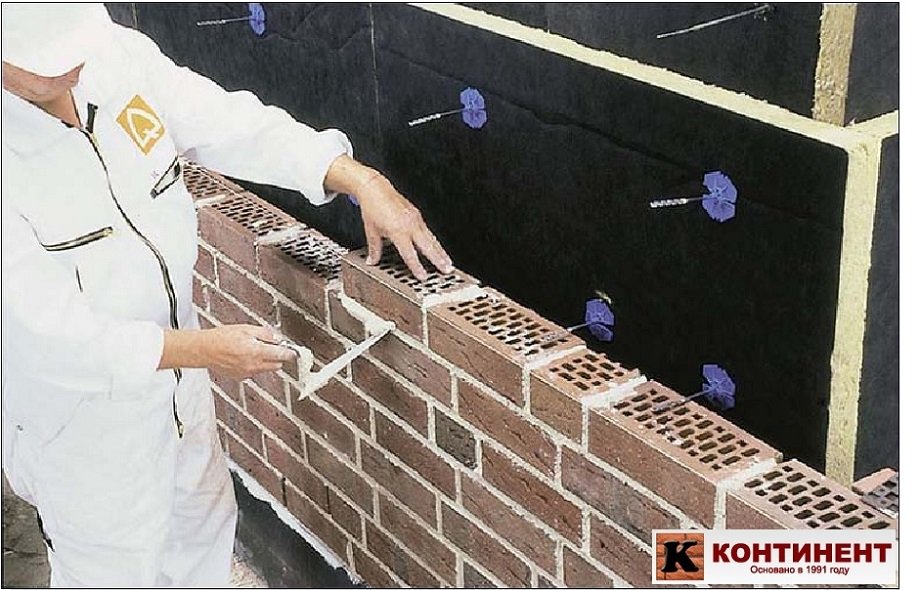

Плиты закрепляются при помощи специальных анкеров (гибких связей). Достаточно сначала закрепить плиты до той высоты, до которой кладка будет поднята в тот же день, так как кладка защищает изоляцию от сырости и механических повреждений. Изоляция выполняется из двух слоёв плит, которые укладываются в разбег, так чтобы стыки перекрывались.

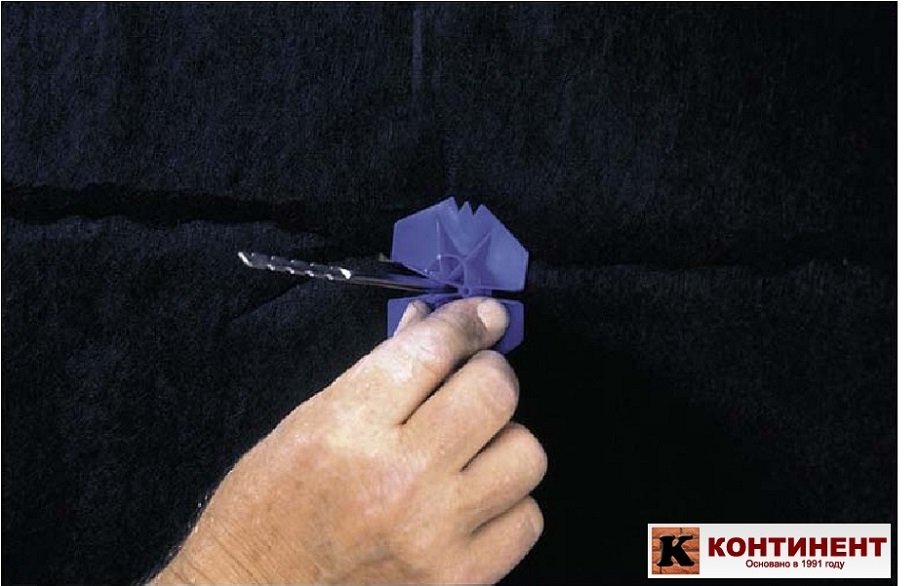

Изоляционные плиты фиксируются при помощи специальных фиксаторах на анкерах (гибкая связь, закладная).

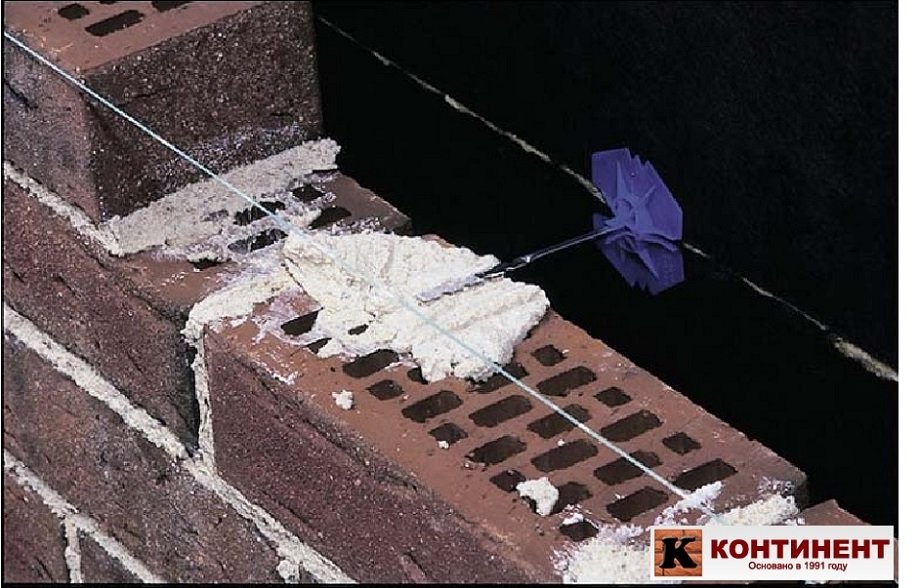

Анкер (гибкая связь) должен располагаться горизонтально и крепится в горизонтальный шов кладки. Анкер полностью закладывается в раствор.

Анкеры (гибкие связи) скрепляют несущую стену с облицовочной кладкой.

Плотное заполнение вертикальных и горизонтальных швов с применением специальных кладочных растворов (например Квик-микс или похожих). Не забываем, что вид раствора зависит от используемого лицевого кирпича (керамический кирпич, клинкерный кирпич или кирпич ручной формовки), а цвет шва (раствора) по индивидуальным предпочтениям.

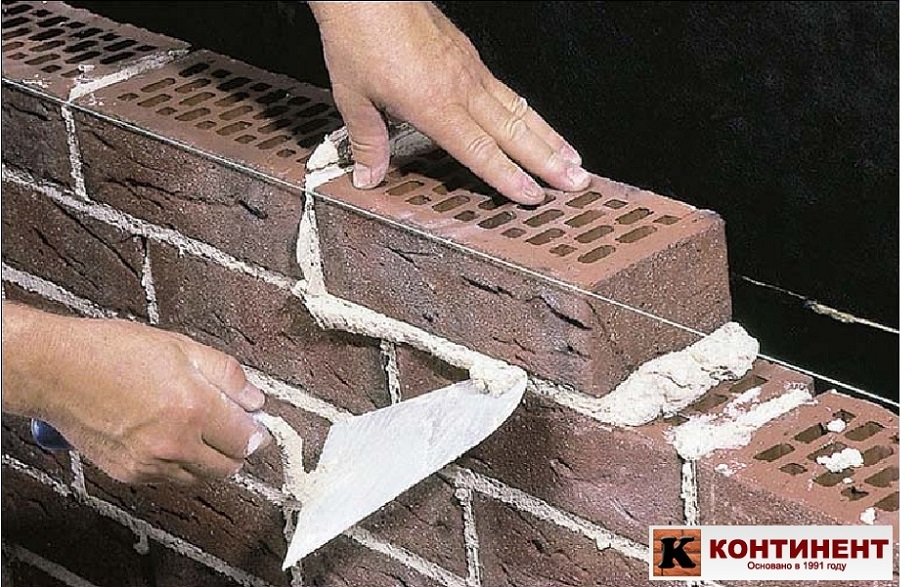

Убираем выдавленный кирпичом излишек раствора, который образуется при проведение кладочных работ.








Только полное заполнение швов кладки раствором обеспечивает защиту фасада от осадков, т. к. предотвращает проникновение влаги через неплотно или неравномерно нанесенный раствор при проведении лицевой кладки.

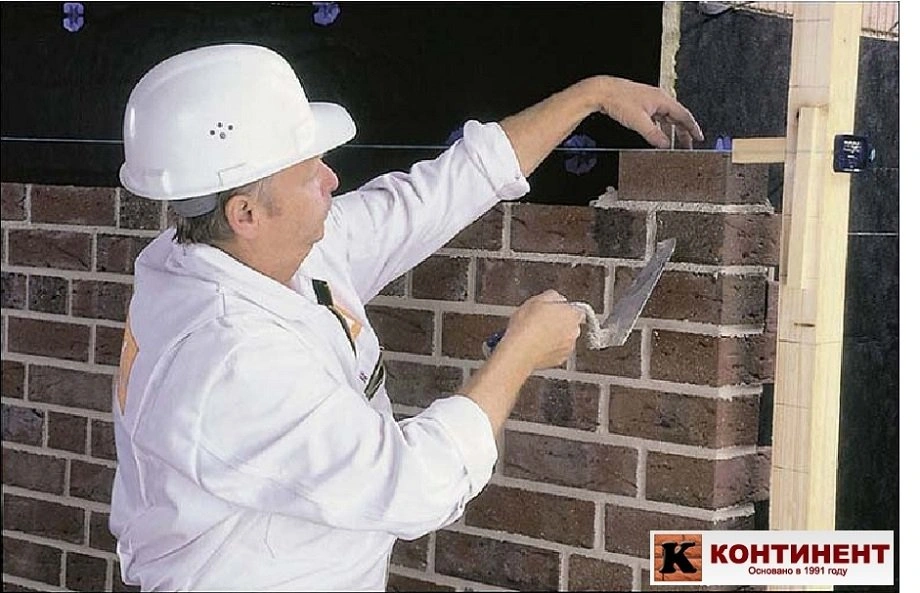

Выравниваем угловой кирпич. Следим за толщиной  горизонтального шва раствора по рейке и шнурку.








А теперь приступим к облицовке второй стены. Рейку мы убрали и закрепляем шнур прямо по углу кладки.

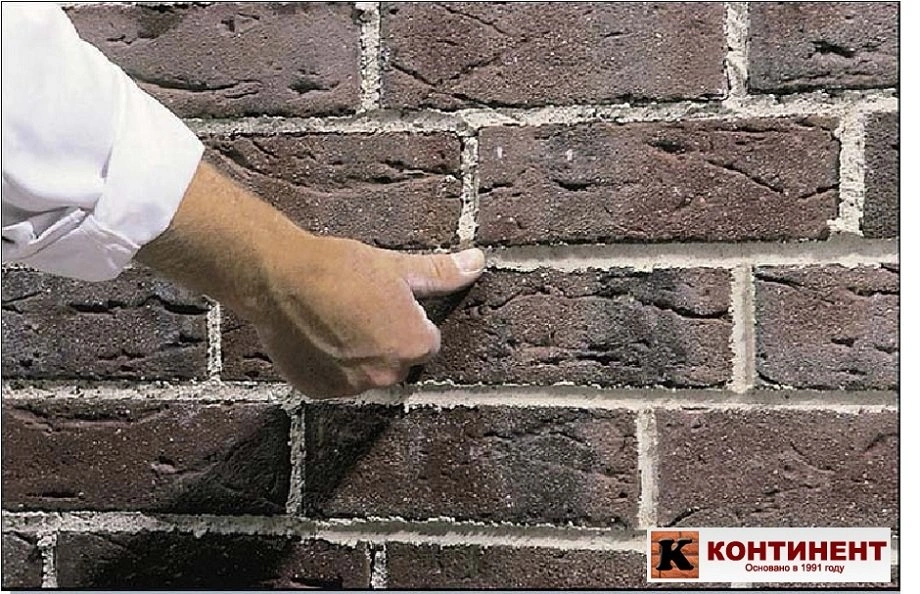

После укладки примерно 5-10 рядов лицевого кирпича (зависит от погодных условий, густоты применяемого раствора, вида кирпича) необходимо провести „тест большого пальца“, чтобы понять, можно ли уже обрабатывать швы кладки. Расшивка швов кладки должна происходить в момент, когда раствор достиг определенной степени равномерного затвердевания.

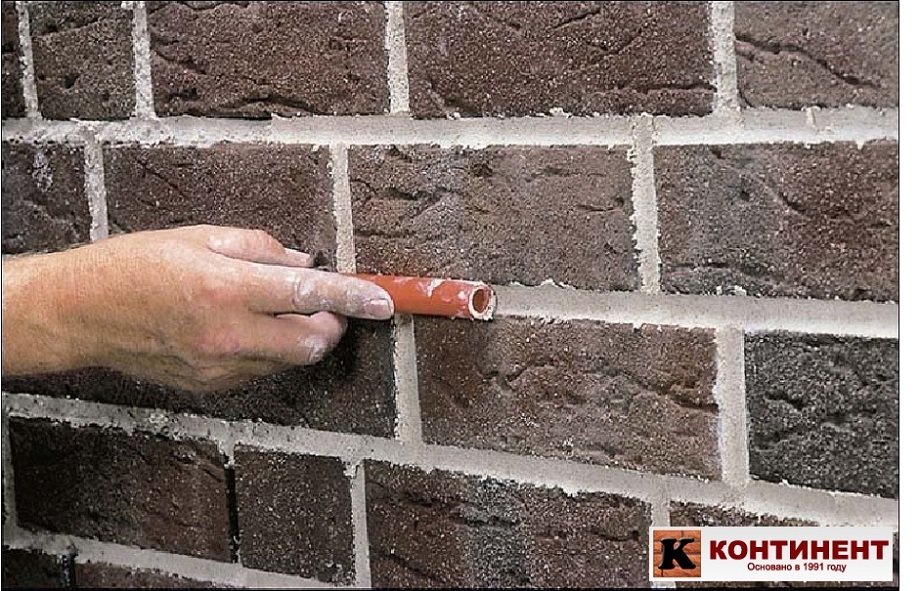

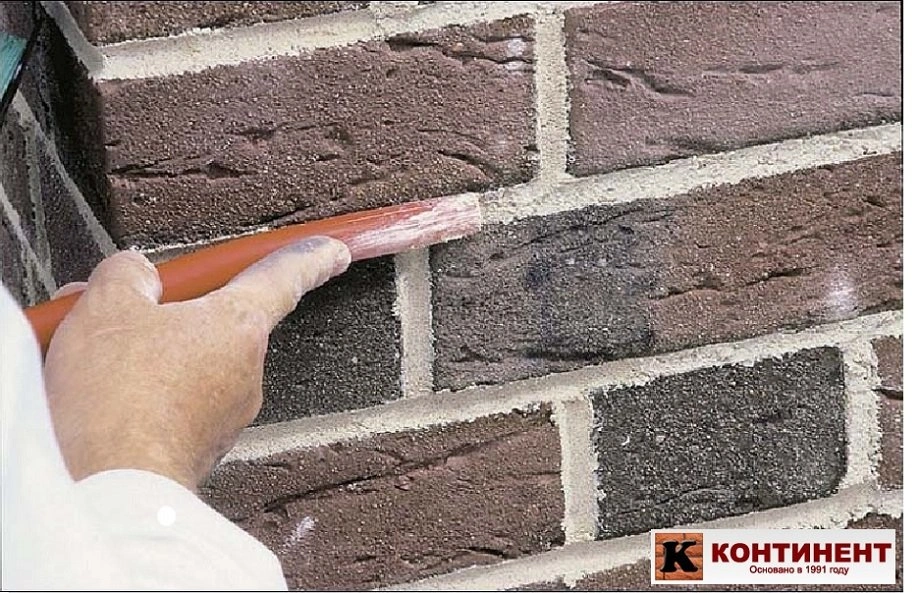

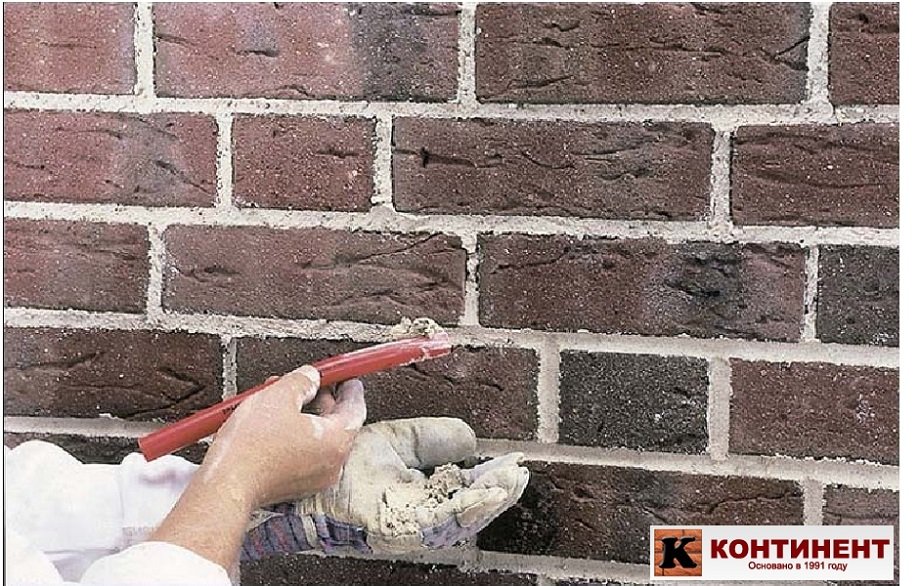

Для получения ровного и гладкого расшивочного шва можно применить кусок шланга или специальный расшивочный инструмент. Мастерство каменщика и равномерность затвердевания раствора к моменту обработки имеют определяющее значение для того, как будет выглядеть шов. У каждого мастера здесь свой «почерк». Дополнительное уплотнение раствора нажатием шланга улучшает склеивание раствора и кирпича.







На углах швы нужно проходить так, чтобы вдавить раствор в шов, в направлении от угла к кладке. Места стыка высохшего и свежего раствора тоже нужно проходить так, чтобы раствор вдавливался в шов, в направлении от свежего раствора к застывшему.







Если при расшивке швов обнаружится, что где нибудь шов не слишком плотный, необходимо уплотнить его раствором, не оставляя пустот.

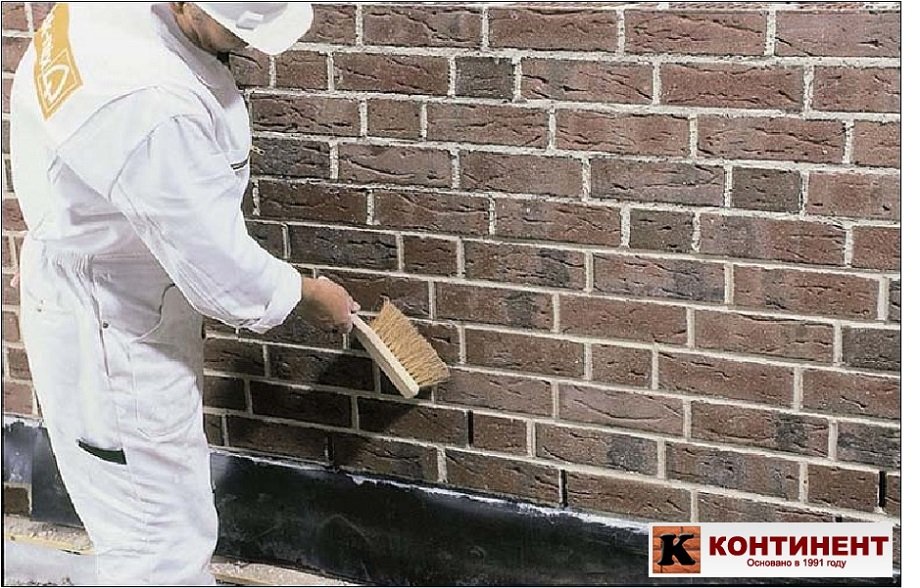

После этих работ мы обметаем кладку мягкой щеткой. При обметании удаляются остатки раствора с кирпича и из стыков вертикальных и горизонтальных швов.

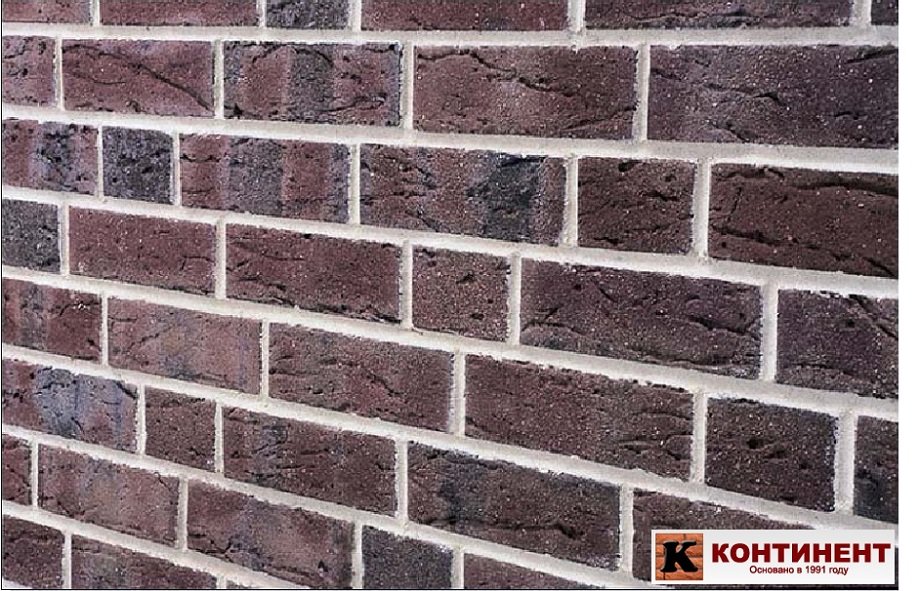

Благодаря обработке (расшивке) шва, он становится ровным и гладким. Это подчеркивает красоту кладки фасада здания.

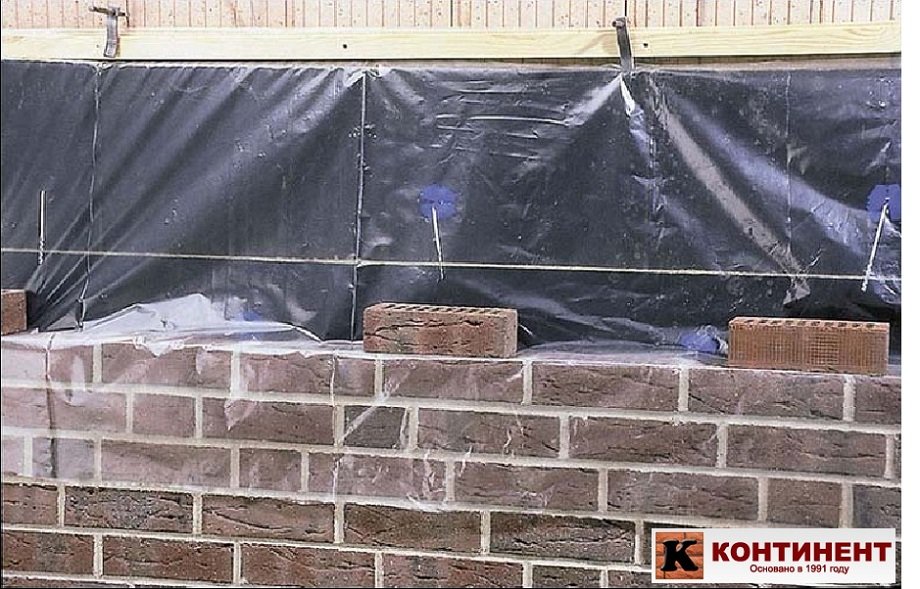

Очень важно накрывать облицовочную кладку для защиты от осадков во время перерыва в работах. Самый простой способ защиты при помощи простой пленки, рейки и нескольких крючков.

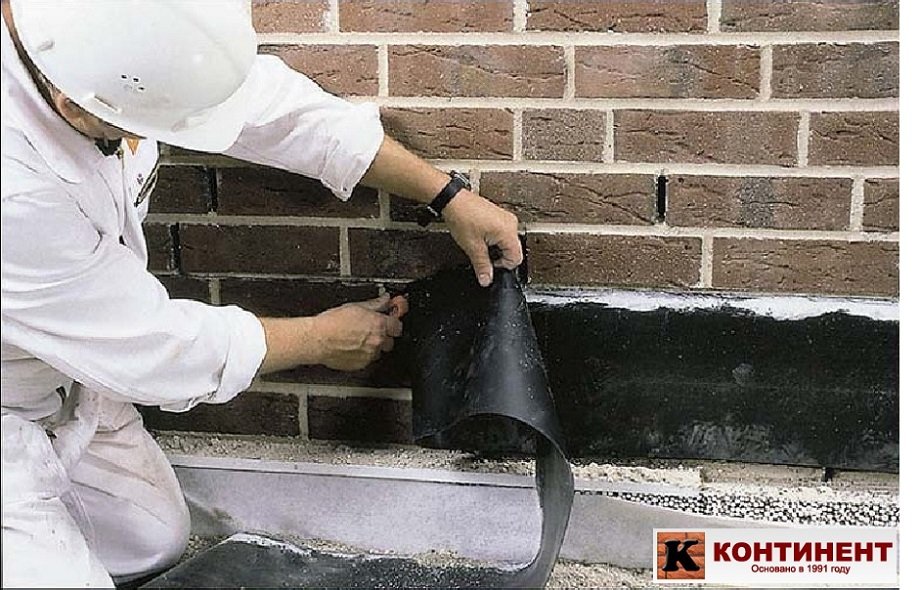

 После завершения кладочных работ можно обрезать излишки Z-изоляции. Изоляционный материал должен быть виден. Но из-за перепада уровня цоколя и кладки он скрыт.








Вентиляционные отверстия должны быть закрыты от насекомых и грязи. Самый простой способ – вставить в них кусок армирующей сетки. Листва не забьет щели, если их защитить армирующей сеткой.

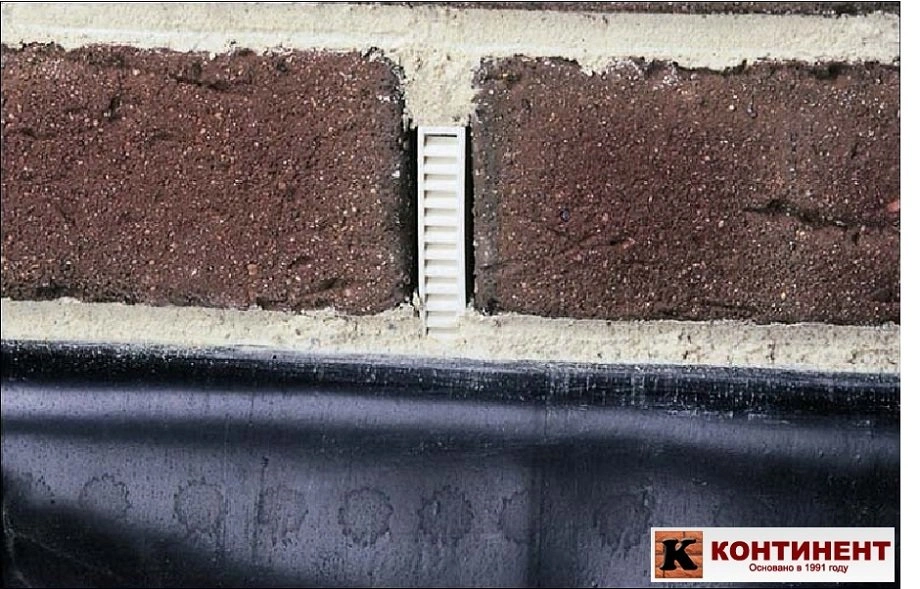

Но лучше для этой цели применять специальные пластиковые вентиляционные решетки (вентиляционно-осушающая коробка). Пластиковая вентиляционная решетка в шов должна доходить до изоляции.








Так должен выглядеть разрез стены при соблюдении всех рекомендаций по проведению лицевой кладки стены с изоляцией и вентиляционной щелью.
