Как установить своими руками пластиковый водосток Galeco PVC
Содержание статьи:
Руководство по монтажу водосточной системы GALECO ПВХ.
б) Жёлоба устанавливаем с обязательным наклоном в одну сторону из расчета 300 мм на 10 метров.
в) Жёлоб устанавливаем с выступом 50% от своего диаметра, в то же время не дальше линии воображаемую как продолжение ската кровли (см. рис. 1).
г) Крюки для крепления устанавливаем не далее 0,6 м друг от друга (см. рис. 2). Около воронки или других элементов, крюк устанавливается не дальше 0,15 м от них (см. рис. 3).
д) Обратите внимание, что учитывая особенности системы, ее монтаж производится при температуре окружающей среды выше +5 градусов.
е) Так же обратите особое внимание на то, что эта система не подходит для установки на карнизы с постоянным и сильным солнечным воздействием. Сильное воздействие лучей может разрушить пластиковую системы.
ж) Все верхние элементы крепятся "на мертво" к карнизной доске специальными держателями или кронштейна к стропиле. Такой способ дает высокую прочность всей системе, сохраняя при этом подвижность жёлоба (см. рис. 4)
з) Во время крепления желоба к крюкам надо нанести на уплотнители скользящее вещество, которое даст определенную подвижность жёлобу при перепаде температур (см. рис. 5). Для этого так же нужно крепить жёлоб по специальным линиям, которые помогаю компенсировать температурное расширение пластика.
и) Верхнюю часть водостока следует устанавливать после завершения всех работ по монтажу и укладке кровли. Благодаря этому правилу мы избежим возможное повреждение установленного водостока.
к) Вторую опасность повреждения жёлоба водостока - сход снега с крыши, можно избежать установив на кровлю снегозадержатели.
Площадь крыши в м2 = (C/2 + B) x длина крыши.
Когда у есть углы у жёлоба, нужно повысит это показатель на:
a) 10% - когда угол стоит не дальше 200 см от места крепления воронки;
b) 5% - если это расстояние превышает указанное в п. а);
Под данной формуле рассчитывается ЭПК когда напор осадков около 75 мм в сам, а наклон кровли до 50 градусов.
Для ровных крыш с наклоном до 10 градусов это показатель равен реальной площади крыши.
Второй этап определения диаметра трубы водостока - это подстановка полученной цифры в таблицу для определения нужной цифры. Следует учитывать, что в таблице указана максимальная площадь крыши для данной системы водостока.
Подбор всех элементов вы можете сделать самостоятельно или обратившись в нашу компанию. При подборе следует учитывать - количество труб (стояков), длину карнизов для подсчета жёлобов, отводы, крюки, углы, заглушки и тд.
Полный ассортимент и цены элементов пластикового водостока
б) Устанавливаем кронштейны в начале и конце карниза, соблюдая правило 3.а один крюк должен быть выше другого (см. рис. 8).
в) Натягиваем шнурок между крайними крюками и проверяем уклон стока - он должен быть примерно 30-35 мм на 10 метров карниза (см. рис. 9,10).
г) По натянутому шнурку устанавливаем через каждые 0,6 метра кронштейны для установки желоба (см. рис. 11).
д) Для стыковке двух желобом между собой применяем специальный соединитель (см. рис. 12).
г) Вырезаем отверстие в желобе в месте установки воронки, учитывая диаметр трубы стока (они должны совпадать)(рис. 13, 14).
д) Аккуратно установите желоба на закрепленные кронштейны, вставляя в задний, а затем передний отворот крюков (рис. 15, 16).
е) Для надежного прилегания водостока на изгибах крыши используйте углы с уплотнителем, которые обеспечат качественное соединения без образования щелей и скосов (см. рис. 17).
ж) Необходимо завершить верхний желоб водостока установкой пластиковой оконечной заглушки с уплотнителем (см. рис. 18).
б) В случае со скатной крышей с карнизом, примыкание делаем с помощью двух колен 67 градусов и отрезка трубы нужного диаметра (см. рис. 19).
в) В варианте кровли без карнизного ската соединение делаем с применением муфты.
б) Водосточная труба соединяется с помощью муфт и укорачивается, при необходимости по высоте фасада (см. рис. 21, 22, 23).
в) Стягивая зажимы на хомутах соблюдайте допустимое усилие, что бы не повредить пластиковую трубу.
б) На крышке сделайте отверстие нужного диаметра и введите туда трубу (см. рис. 25, 26). Правильно сделанное соединение позволит дождевой воде без препятствий уводиться с крыши (см. рис. 27).
в) Для отвода воды в грунт, минуя отстойник, установите хомут для крепления трубы. На конец трубы нужно установить колено, высота окончания стока должна быть не менее 20 см от земли.
Замечания перед установкой
а) Составные части нужно хранить в заводской упаковке.б) Жёлоба устанавливаем с обязательным наклоном в одну сторону из расчета 300 мм на 10 метров.

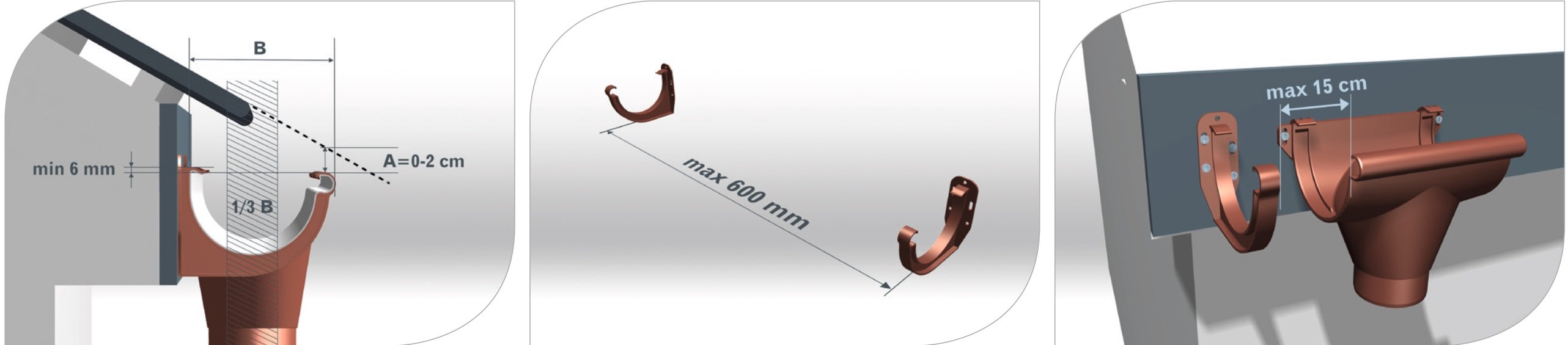

в) Жёлоб устанавливаем с выступом 50% от своего диаметра, в то же время не дальше линии воображаемую как продолжение ската кровли (см. рис. 1).
г) Крюки для крепления устанавливаем не далее 0,6 м друг от друга (см. рис. 2). Около воронки или других элементов, крюк устанавливается не дальше 0,15 м от них (см. рис. 3).
д) Обратите внимание, что учитывая особенности системы, ее монтаж производится при температуре окружающей среды выше +5 градусов.
е) Так же обратите особое внимание на то, что эта система не подходит для установки на карнизы с постоянным и сильным солнечным воздействием. Сильное воздействие лучей может разрушить пластиковую системы.

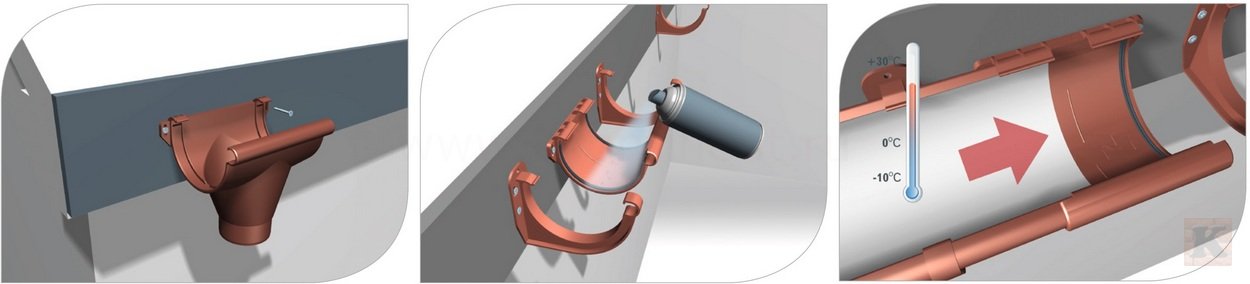

ж) Все верхние элементы крепятся "на мертво" к карнизной доске специальными держателями или кронштейна к стропиле. Такой способ дает высокую прочность всей системе, сохраняя при этом подвижность жёлоба (см. рис. 4)
з) Во время крепления желоба к крюкам надо нанести на уплотнители скользящее вещество, которое даст определенную подвижность жёлобу при перепаде температур (см. рис. 5). Для этого так же нужно крепить жёлоб по специальным линиям, которые помогаю компенсировать температурное расширение пластика.
и) Верхнюю часть водостока следует устанавливать после завершения всех работ по монтажу и укладке кровли. Благодаря этому правилу мы избежим возможное повреждение установленного водостока.
к) Вторую опасность повреждения жёлоба водостока - сход снега с крыши, можно избежать установив на кровлю снегозадержатели.
Подбор диаметра водосточной трубы
Первое что мы делаем перед установкой водосточной системы - это определяем ее диаметр. От правильного выбора этого параметра во многом зависит срок эксплуатации и эффективность установленных водостоков. Диаметр труб зависит от количества отводимой с крыши воды, что в свою очередь зависит от площади кровли.
Вычисление Эффективной площади крыши (ЭПК)
Площадь крыши в м2 = (C/2 + B) x длина крыши.Когда у есть углы у жёлоба, нужно повысит это показатель на:
a) 10% - когда угол стоит не дальше 200 см от места крепления воронки;
b) 5% - если это расстояние превышает указанное в п. а);
Под данной формуле рассчитывается ЭПК когда напор осадков около 75 мм в сам, а наклон кровли до 50 градусов.
Для ровных крыш с наклоном до 10 градусов это показатель равен реальной площади крыши.

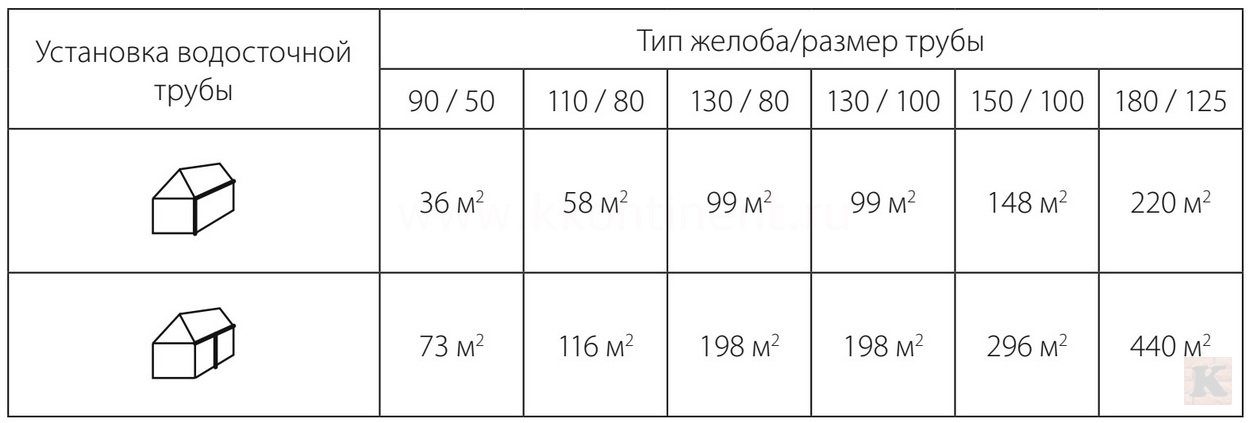

Второй этап определения диаметра трубы водостока - это подстановка полученной цифры в таблицу для определения нужной цифры. Следует учитывать, что в таблице указана максимальная площадь крыши для данной системы водостока.
Подбор всех элементов вы можете сделать самостоятельно или обратившись в нашу компанию. При подборе следует учитывать - количество труб (стояков), длину карнизов для подсчета жёлобов, отводы, крюки, углы, заглушки и тд.
Полный ассортимент и цены элементов пластикового водостока
Установка верхней части водостока

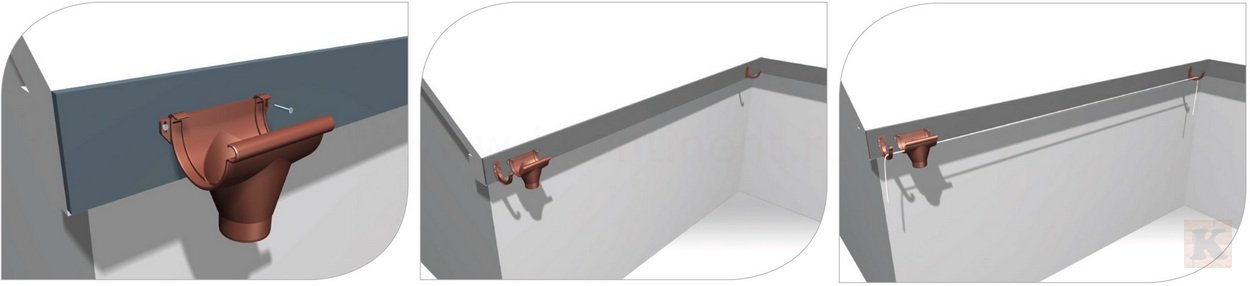

а) Выбираем место для установки воронки - это самая низкая точна на карнизе крыши, где будут крепиться жёлоба(см. рис. 7).б) Устанавливаем кронштейны в начале и конце карниза, соблюдая правило 3.а один крюк должен быть выше другого (см. рис. 8).
в) Натягиваем шнурок между крайними крюками и проверяем уклон стока - он должен быть примерно 30-35 мм на 10 метров карниза (см. рис. 9,10).
г) По натянутому шнурку устанавливаем через каждые 0,6 метра кронштейны для установки желоба (см. рис. 11).
д) Для стыковке двух желобом между собой применяем специальный соединитель (см. рис. 12).

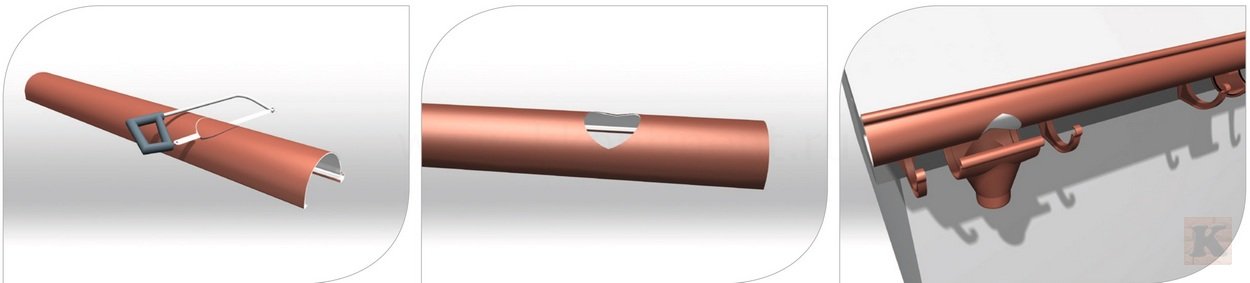

г) Вырезаем отверстие в желобе в месте установки воронки, учитывая диаметр трубы стока (они должны совпадать)(рис. 13, 14).

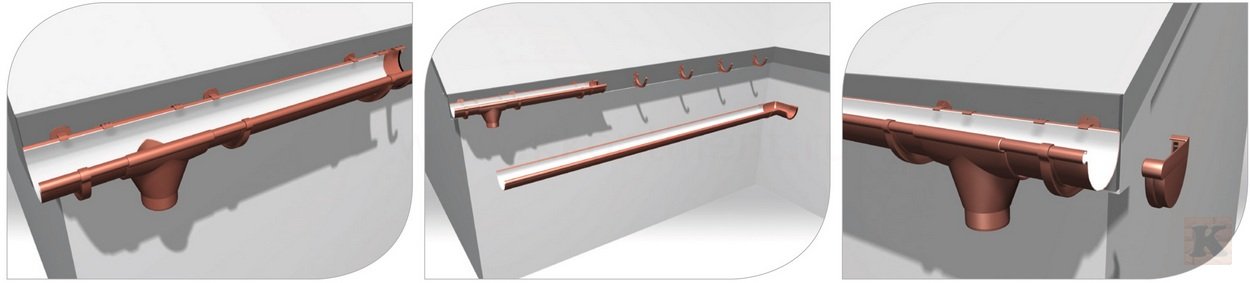

д) Аккуратно установите желоба на закрепленные кронштейны, вставляя в задний, а затем передний отворот крюков (рис. 15, 16).
е) Для надежного прилегания водостока на изгибах крыши используйте углы с уплотнителем, которые обеспечат качественное соединения без образования щелей и скосов (см. рис. 17).
ж) Необходимо завершить верхний желоб водостока установкой пластиковой оконечной заглушки с уплотнителем (см. рис. 18).

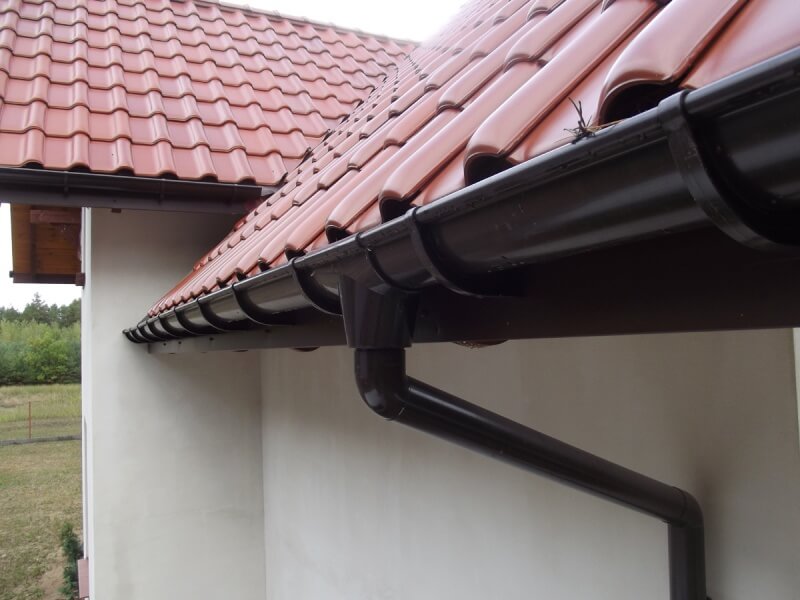

Крепим воронку на желобу и трубе

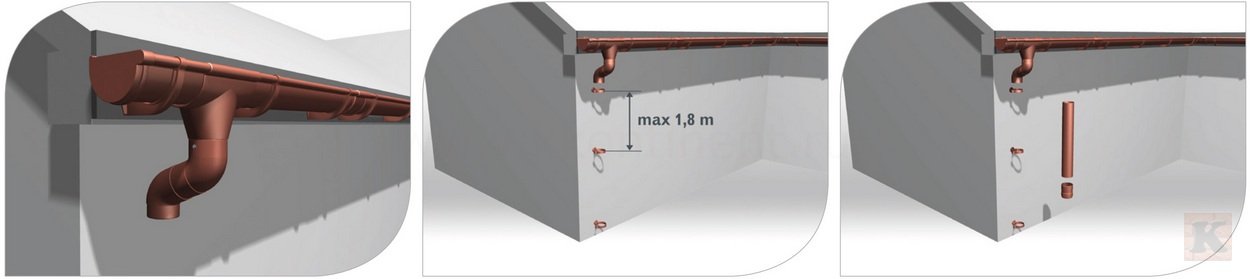

а) Делаем круглое отверстие в желобе по диаметру воронку и соединяем ее с водосточной трубой.б) В случае со скатной крышей с карнизом, примыкание делаем с помощью двух колен 67 градусов и отрезка трубы нужного диаметра (см. рис. 19).
в) В варианте кровли без карнизного ската соединение делаем с применением муфты.
Монтаж водосточного стояка
а) Труба крепиться к фасаду здания при помощи хомутов, которые устанавливаются на расстоянии друг от друга не более 1,8 метра при помощи дюбелей (см. рис. 20).б) Водосточная труба соединяется с помощью муфт и укорачивается, при необходимости по высоте фасада (см. рис. 21, 22, 23).
в) Стягивая зажимы на хомутах соблюдайте допустимое усилие, что бы не повредить пластиковую трубу.
Установка водосточной трубы в канализационный канал

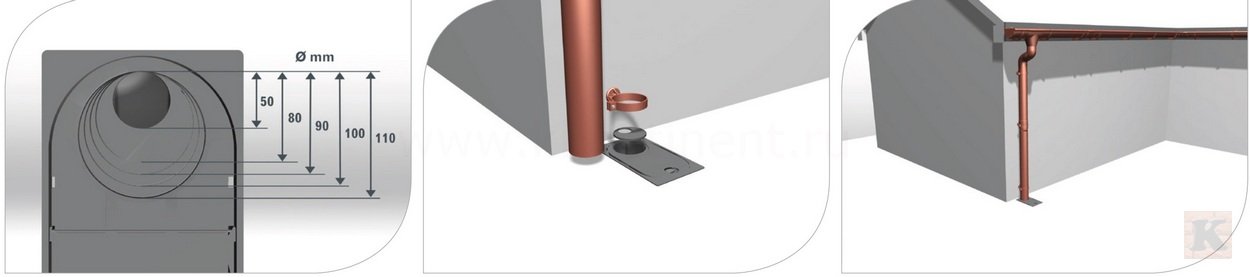

а) Для отвода дождевой воды установите в грунте под трубой универсальный отстойник, который с помощью эластичного колена, присоедините с ливневой канализацией (см. рис. 24).б) На крышке сделайте отверстие нужного диаметра и введите туда трубу (см. рис. 25, 26). Правильно сделанное соединение позволит дождевой воде без препятствий уводиться с крыши (см. рис. 27).
в) Для отвода воды в грунт, минуя отстойник, установите хомут для крепления трубы. На конец трубы нужно установить колено, высота окончания стока должна быть не менее 20 см от земли.
Видео инструкция по монтажу пластикового водостока Galeco PVC
