Подготовка и общие рекомендации
а) До установки составные части держим не распечатанными в сухом и закрытом помещении.б) Защитное покрытие необходимо снять максимум через 4 месяца после приобретения.
в) Жёлоба устанавливаются с уклоном 30 мм на 10 метров (см. п. 3.3).

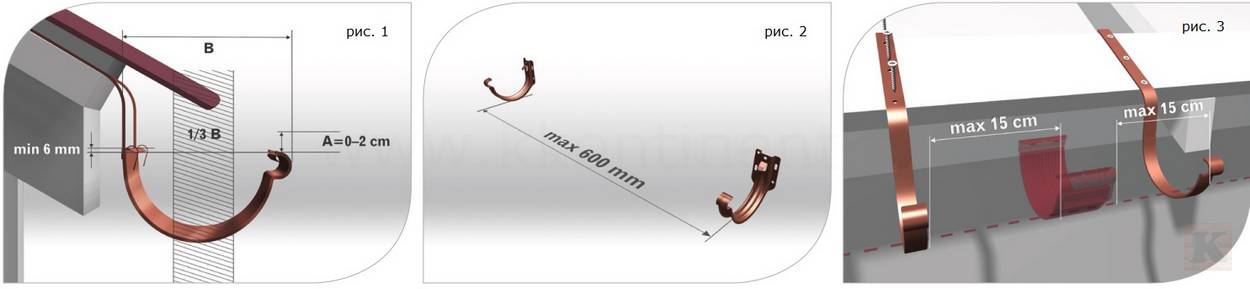

г) Он выступает за край кровли не более 50% диаметра, но не дальше воображаемой линии продолжения ската. (см. рис. 1).
д) Сливную трубу укорачиваем с помощью ручной пилы по металлу.
е) Крюк для крепления жёлоба устанавливаются на расстоянии не более 60 см. (см. рис. 2), а в местах установки дополнительных элементов (соединители, воронки и тд) - не дальше 0,15 м от них (см. рис. 3).

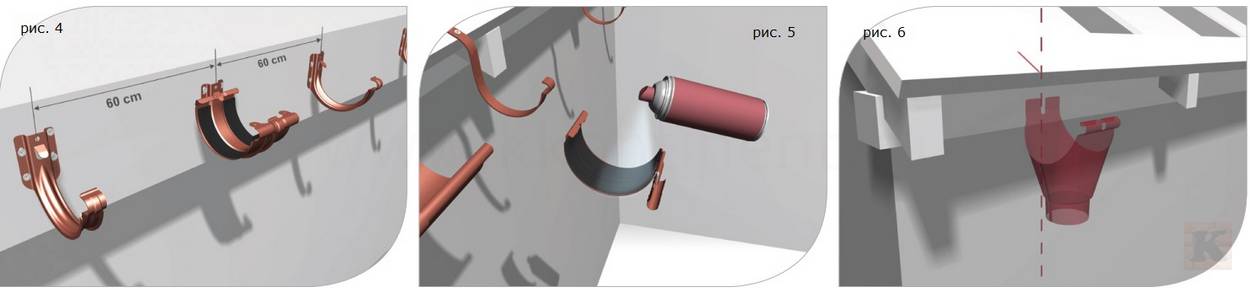

ж) Соединитель устанавливается "на мертво" к кровельной наружной доске для увеличения прочности крепления и усиления общей конструкции (рис. 4).
з) При установке жёлоба, уплотнители соединения смазываем скользящим препаратом для более прочного его прилигания (рис. 5).
и) Для избежания повреждения металлические водостоки устанавливаем только после полного монтажа кровли.
к) Во избежание повреждения водосточной системы сходящим снегом, устанавливаем на кровлю специальные снегозадержатели. Экономия тут не уместна, ремонт конструкции обойдется дороже.

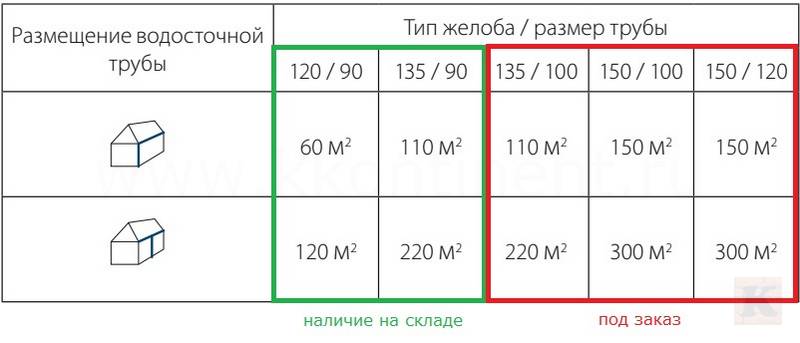

Подбор диаметра в зависимости от площади крыши
Расчет начинается с определения диаметра системы, который зависит от площади вашей крыши. Приведенная ниже таблица даст ответ на этот вопрос. Далее самостоятельно или при помощи специалистов нашей компании (ссылка на Контакты) рассчитываем количество основных и дополнительных частей - жёлоба, трубы, кронштейнов (крюков), заглушек и тд.

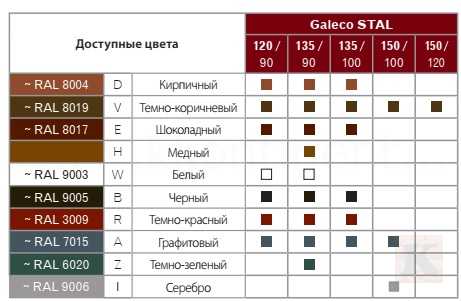

Смотреть цену и размеры элементов Galeco STAL
Монтаж верхней части водостока
а) Определяем точку установки воронки (ссылка). Здесь следует придерживаться правила - это самое низкое место на всей длине жёлоба (ссылка) (см. рис. 6).б) Прикрепите по одному крюку с обеих сторон (см. рис.10).

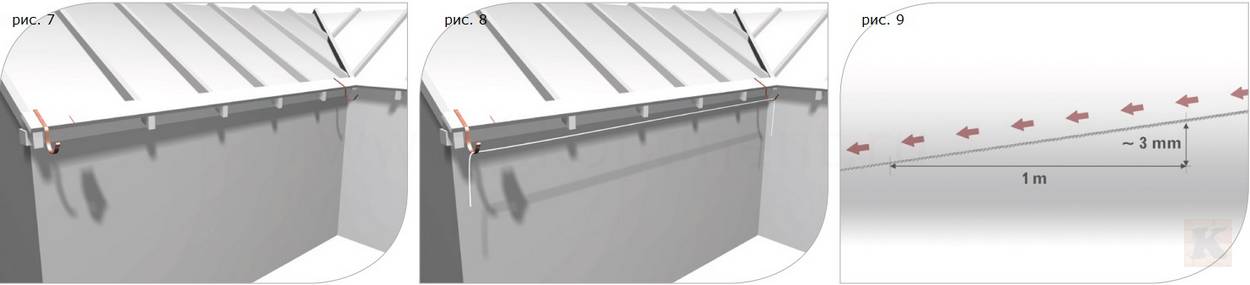

в) Проверьте правильность уклона - для этого между крайними крюками установите шнурок, уклон которого в сторону воронки должен быть примерно 300 мм на 10 метров (см. рис. 8, 9).

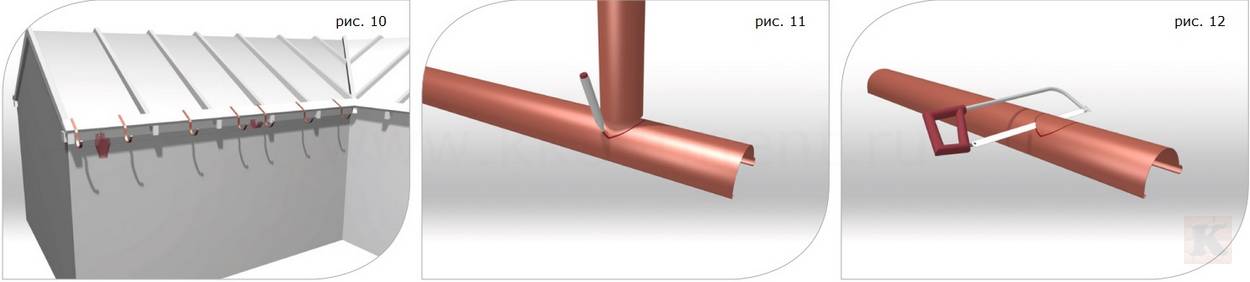

г) Согласно протянутому шнурку определяем место и устанавливаем на расстоянии 60 см кронштейны (см. рис. 10).
д) При использовании соединителя с крюком, он считается как отдельный кронштейн и соседние устанавливаются на расстоянии 60 см от него (см. рис. 4).

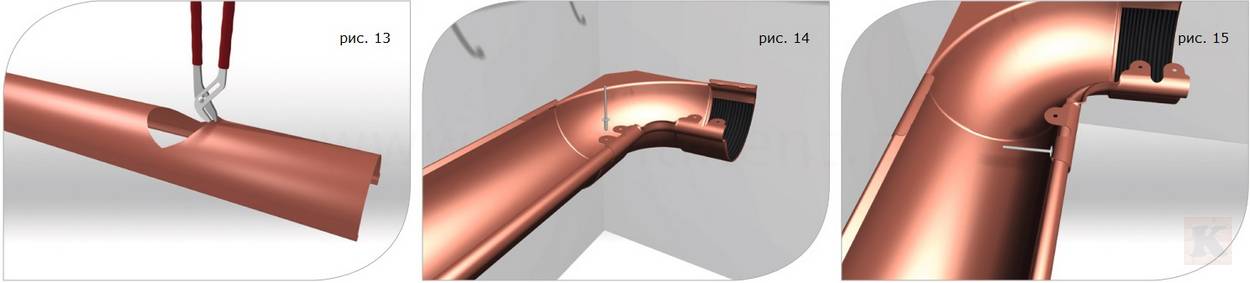

е) В месте установки воронки в желобе вырезается отверстие по диаметру трубы. Края отверстия загните в сторону прохода воды и обработайте раствором Galeco (см. рис. 11, 12, 13).

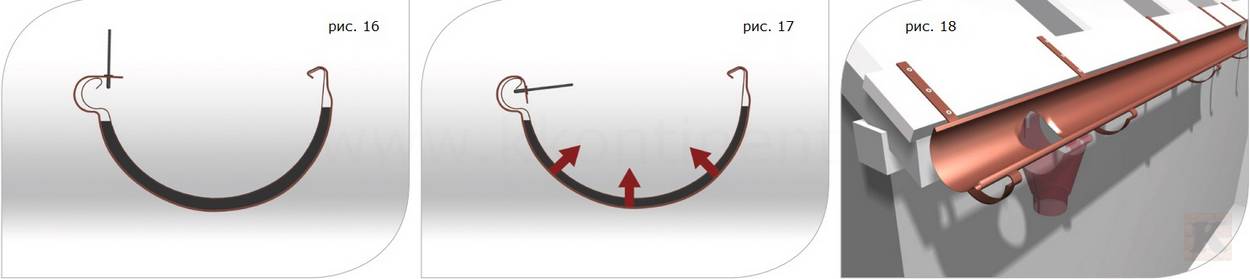

ж) Углы с уплотнителями устанавливаются точно к желобу и крепятся хомутами или элементом соединения (см. рис 14, 15, 16, 17).

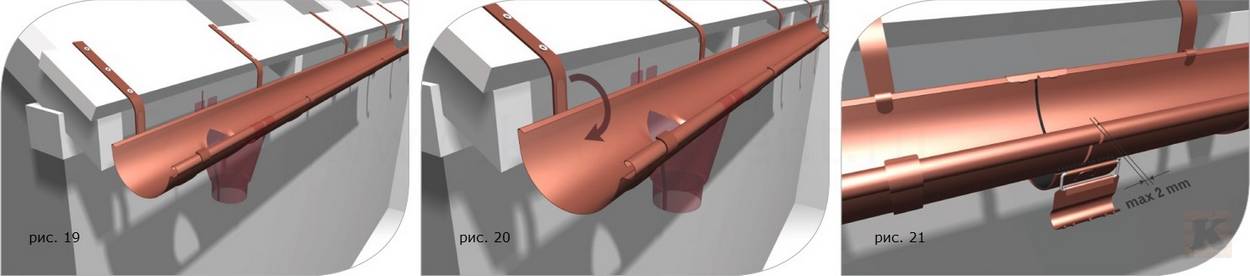

з) Соединяем их вкладывая сначала в задний, а потом в передний борт желоба, когда применяем короткие крюки. При использовании длинных - сначала в передний, а затем в задний борт (см. рис. 18, 19).
и) Перед установкой жёлоба следует расправить длинный кронштейн (см. рис. 20).

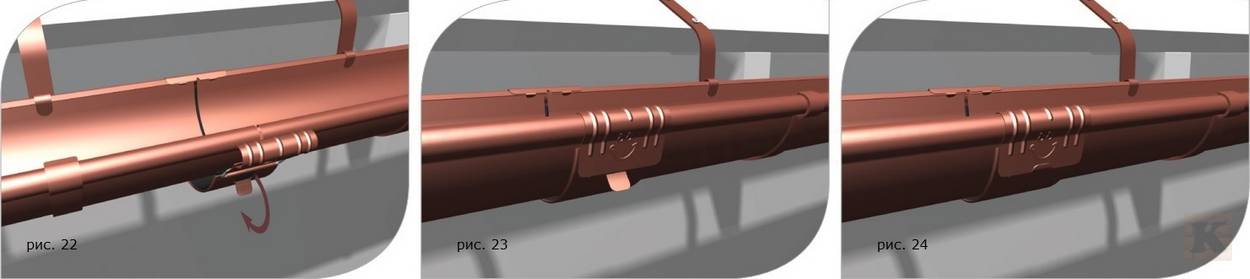

к) Их соединяют с помощью специального соединителя (см. рис. 21, 22, 23, 24).

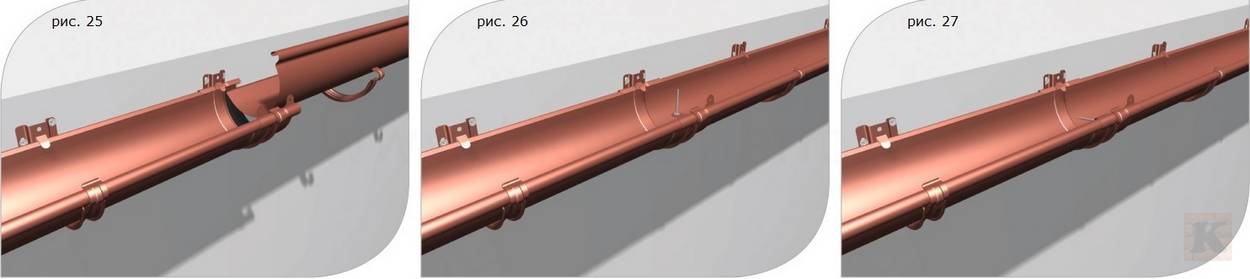

л) Второй вариант соединения - установка соединителя с кронштейном (см. рис. 4, 25, 26, 27)

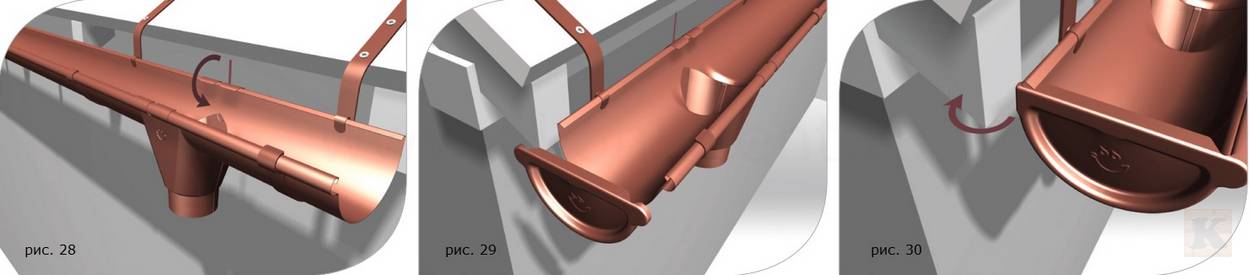

м) На подготовленное отверстие поместите воронку и загните ее нижние пластины внутрь (см.рис. 28).
н) После установки заглушек по краям монтаж верхней части металлического слива завершен (см. рис. 29, 30)
Установка металлической воронки

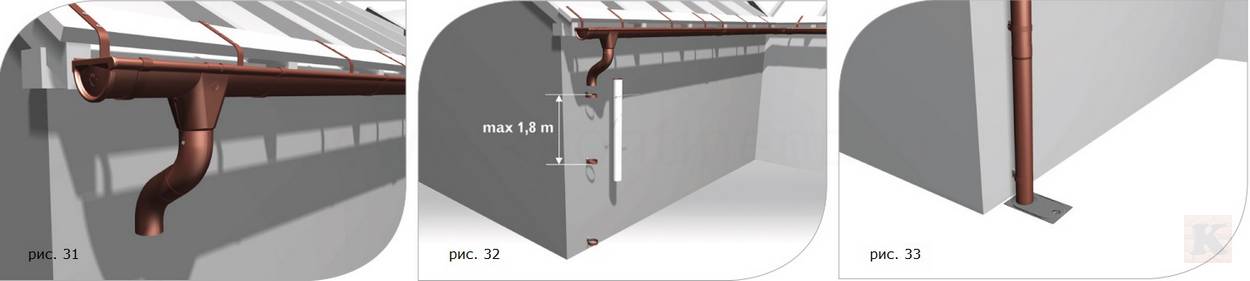

Способ ее крепления к трубе зависит от наличия или отсутствия карнизного свеса у крыши.- Первый вариант - через два колена 60 градусов - когда есть карнизный свес. (рис. 31).
- Второй - через муфту - если крыша без выступающего свеса.
V. Устанавливаем трубу слива дождевой воды
а) Установите хомуты при помощи дюбелей и шурупов на всем протяжении трубы. Расстояние от одного до другого не более 1,7-1,8 метра (см. рис. 32).б) Трубы соединяются между собой муфтами (см. рис. 33).
в) Осторожно, не повреждая трубу, затяните установленные хомуты, соблюдая допустимое усилие.
Соединение трубы с канализационным сливом

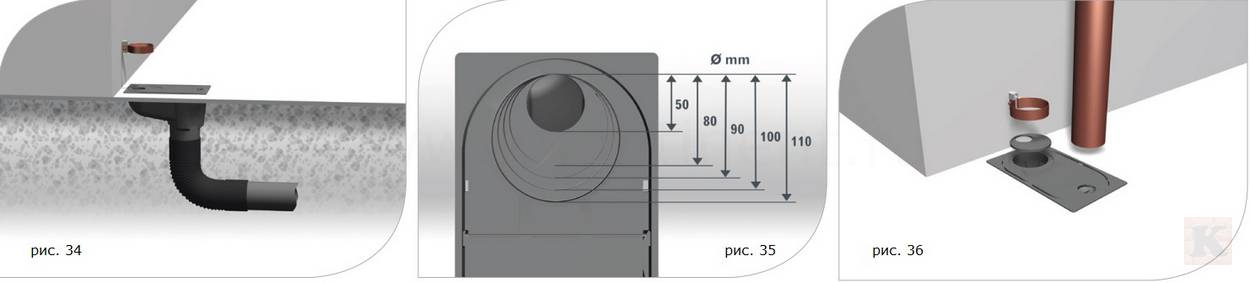

В земле под местом слива воды из трубы установите отстойник и соедините его при помощи эластичного колена с ливневой канализацией на вашем участке (см. рис. 34). В крышке элемента сделайте аккуратную дырку равную размеру трубы и вставьте ее в отстойник (см. рис. 35, 36).Видео о монтаже водостока Galeco STAL

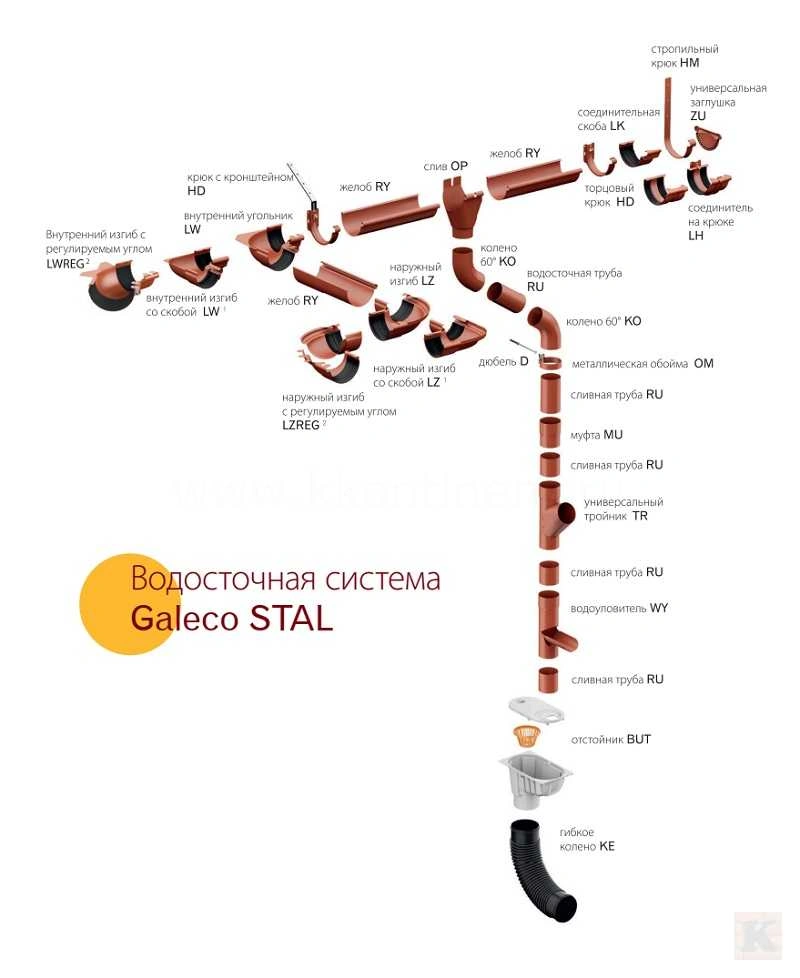

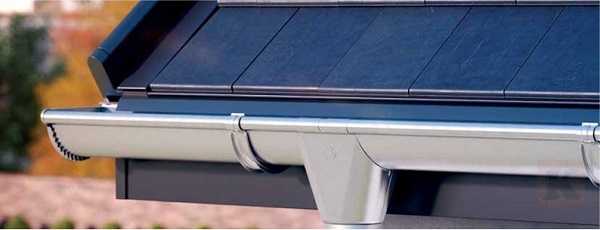

Элементы металлического водостока Galeco STAL
