Как установить своими руками скрытый водосток Galeco HIDDEN
Содержание статьи:

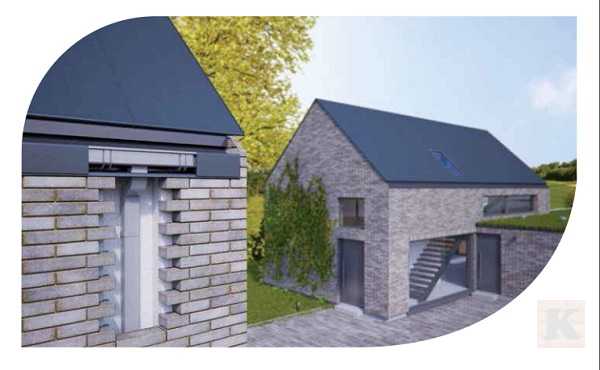

Общая информация
♦ составные части водостока должны находиться в заводской упаковке до начала установки;♦ установка ведется только при наличии проекта, разработанного специализированной компанией под руководством архитектора проекта. В противном случае не гарантируется правильный отвод воды с крыши здания и отсутствие протечек внутри системы;
♦ при расчете кровли, подборе материалов стены и кровли следует учесть многие исходные цифры (наклон крыши, вариант усиления венца и высоту его крепление к мурлату и высоту, используемый кровельный материал, длина и сечение бруса в стропилах, способ утепления, ширина и плотность изоляции на кровле). Учитывая все эти показатели при планировании скрытой водосточной системы вы получите отличный результат идеально подходящий строящемуся дому;
♦ обратите особое внимание на укрепление наружной стены и стропил в узких местах;
♦ желоба крепим горизонтальной, допускается уклон максимум 10 мм на 10 метров с учетом возможного колебания при установке крюков для декоративной планки;
♦ земля под стоком должна быть хорошо утрамбована, а последнее колено трубы диаметром 110 мм должно опираться на бетон. Если почвы в данном месте рыхлые (пучинистые), то их следует заменить под слоем бетона ниже уровня промерзания грунта. Для усиления и стабилизации водостока канализационное колено нужно установить в обойму;
♦ все работы производить только из материалов упоминаемых в данной инструкции;
♦ приведенные рисунки не являются окончательным вариантом, монтаж ведется строго по проектной документации;
♦ только грамотный проект и опытные строители смогут установить герметичный и работоспособный скрытый водосток;
♦ периодически, не реже два раза в год, производите технический осмотр водостока для преждевременного выявления возможных проблем.
Следует знать перед установкой

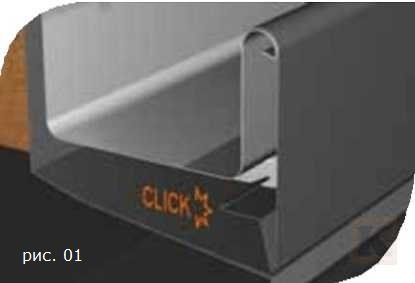

♦ установку проводим совместно с укладкой теплоизоляции или оставляя достаточно места для ее дальнейшего крепления и вывода стояков;♦ для декоративного оформления не забываем использовать лицевую планку совместно с короткими крюками для защелкивания (рис. 01).
♦ трубы и желоба укладываем строго по вертикали (труба) или по горизонтали (желоб) без отклонений от прямой линии, при необходимости используя углы, адаптеры и соединители;;
♦ монтаж внахлест элементов, изготовленных из листового металла, может вызвать естественные отклонения в прямолинейности длинных элементов системы.
♦ лицевая планка торца должна иметь строго горизонтальный вид по все длине. Как исключение, возможны небольшие прогибы, возникающие из-за свойств материалов планки и скрепляющих элементов;
♦ допускается два вида крепления лицевой маскирующей планки-внахлест или встык;

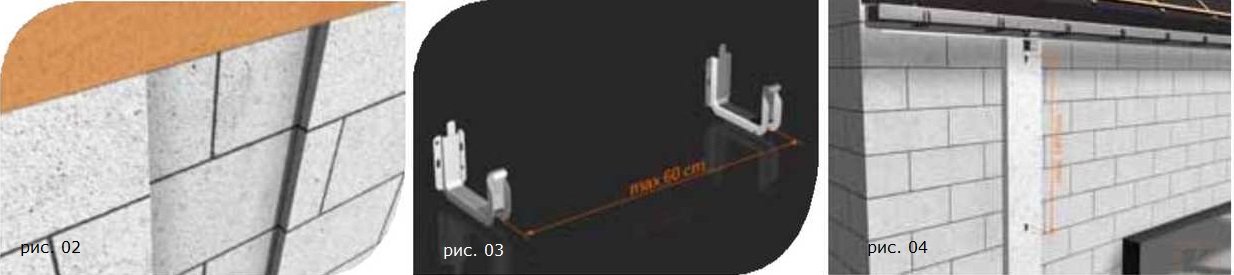

♦ вертикальная шахта для стока должна иметь диаметр не менее 30х30 см (рис. 02);
♦ между собой жёлоба крепятся внахлест 15 см, желоба с трубой - тоже 15 см. В обеих случаях применяется клей FIX-TOTAL. Эти детали так же можно соединять с помощью пайки.
♦ окончание желоба оформляется заглушкой, которая фиксируется с помощью клея Fix Total;
♦ при обработке элементов применяется ручная ножовка;
♦ кронштейны для установки жёлоба крепятся на расстоянии 60 см друг от друга (рис. 03);
♦ хомуты для крепления трубы ставим на расстоянии 1,8 метра друг от друга (рис. 04);

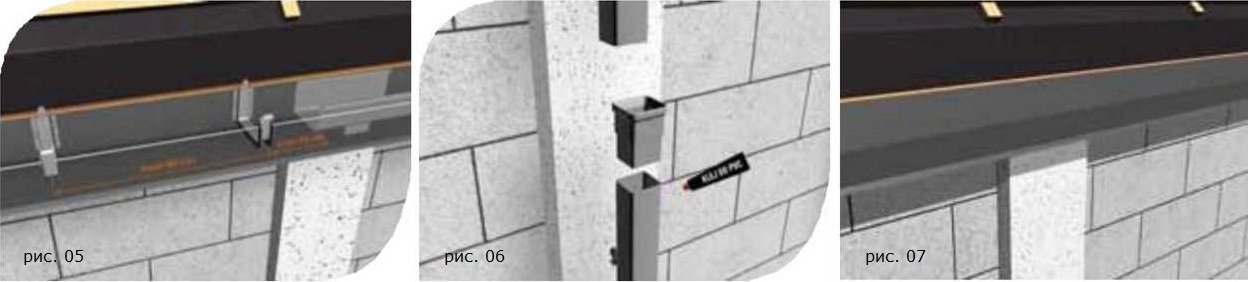

♦ на участках соединения элементов кронштейны ставятся не далее 15 см от этих мест (рис. 05);
♦ первая обойма (хомут) на трубе устанавливается не ниже, чем 15 см под стоком, муфтой или коленом. Сила стягивания не должна превышать допустимую для данного вида материала, с учетом температурного изменения обьема;
♦ трубы скрепляем с помощью муфты с уплотнителем (внутри конструкции) или без (наружная установка). Уплотнитель с муфтой закрепляются при помощи цианакрилатного клея (типа Super Glue). Гребни уплотнителя обрабатываются скользящей смазкой (можно мылом). Труба входит в муфту с зазором (оставляем около 2 см) между ее краем и максимальной глубиной муфты. Это служит для сохранения целостности во время температурных изменений материала (рис. 06, 21, 24);
♦ зазор между трубой и изоляцией должен быть 1,5 - 2,0 см, что бы обеспечить необходимый уровень воздухообмена и вентиляции;
♦ для обеспечения надежной эксплуатации водостока необходимо установить на крыше снегозадержатели.
Расчет водостока
Расчет скрытой безкарнизной системы Galeco Hidden делается специалистами, чаще всего архитекторами на этапе проектирования здания. При расчете следует учитывать:

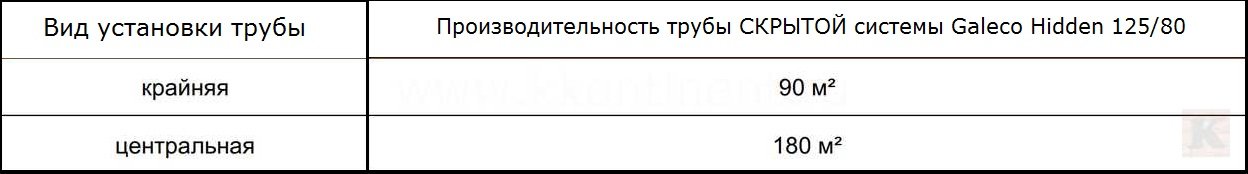

• кол-во стояков (табл. 1);
• длину желоба, лицевой планки, трубы;
• нужное кол-во крепежных элементов, заглушек и тд;
• количество переходников, адаптеров, редукций.
IV. Установка жёлоба
♦ в направлении установки труб оставьте место для их прокладки (рис. 02)♦ установите по всей длине термоизоляцию (рис. 07)

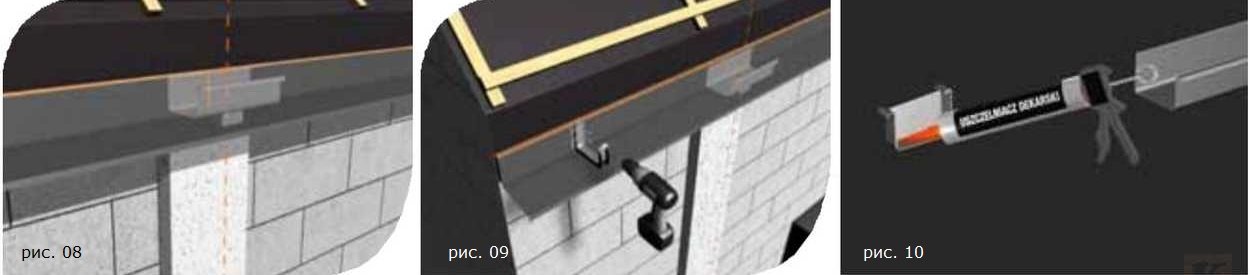

♦ распределите точки расположения стоков в стене здания, где буду проложены стоки (рис. 08);
♦ в начале и конце жёлобов укрепите и затяните крайние крепления (рис. 09);
♦ между ними протяните шнурок и по этому уровню установите кронштейны на расстоянии 0,6 м друг от друга и 15 см от крепления трубы (рис. 05);
♦ установите заглушку на первый жёлоб, предварительно смазав ее клеем Fix Total. Скрепите их винтом, предварительно проделав отверстие в заглушке и отвороте желоба (рис. 11). Клей наносится в места их соприкосновения (рис. 10);
♦ установите первый крайний жёлоб в подготовленные крепления;
♦ желоба крепятся друг с другом в нахлест 15 см нахлесткой, смазывая соприкасающиеся части клеем Fix Total или скрепите их методом пайки.
♦ в точке установки стоковой трубы в жёлобе вырезаете отверстие квадратной формы под муфту, края отверстия отогните вверх (рис. 12);
♦ отверните задние кромки трубы вверх (рис. 13);

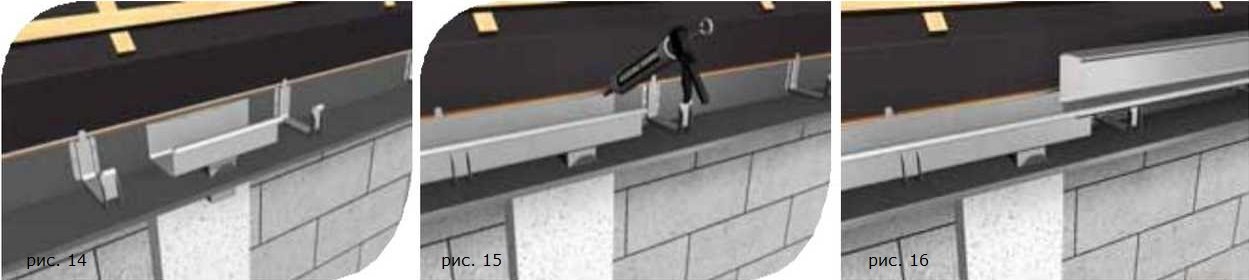

♦ соедините трубу с муфтой и разместите их как единое целое в подготовленное прямоугольное отверстие (рис. 14);
♦ обработайте клеем соприкасающиеся части (рис. 15);
♦ подготовленную конструкцию разместите в установленные кронштейны и хомуты (рис. 16);

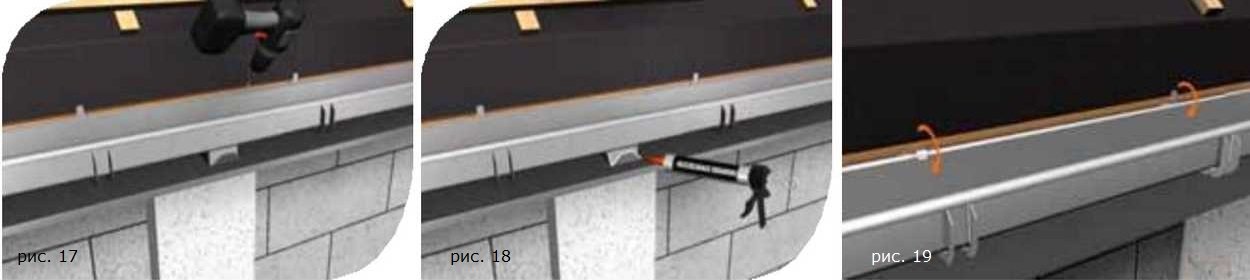

♦ притяните край трубы за жёлоб и стяните их винтом (рис. 17) или примените метод пайки;
♦ загните отворот отверстия к муфте.
♦ обработайте клеем Fix Total места прикасания муфты и фартука (рис. 18);
♦ для завершения монтажа жёлобов отогните монтажные пластинки коротких кронштейнов (рис. 19).
V. Установка сточных труб

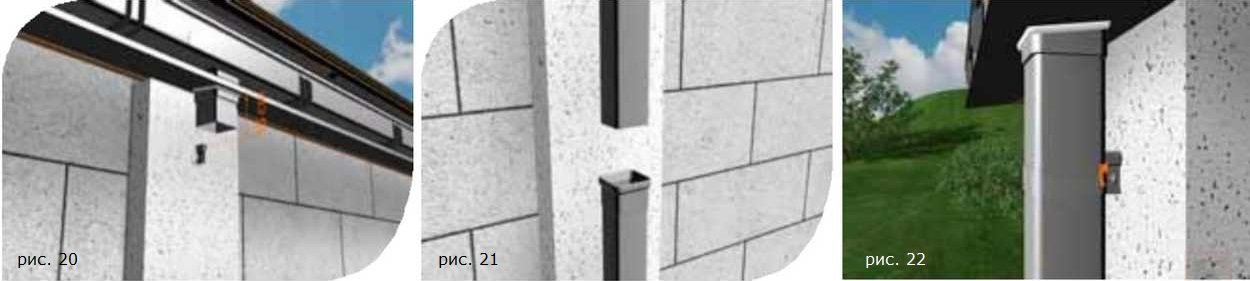

а) начальный дюбель крепится не далее 0,15 м от стока (рис. 20);б) остальные дюбели установите на расстояние 1,8 метра друг от друга (рис. 04);
в) установите хомуты (обоймы) на дюбеля;
г) первым делом крепим трубу под началом стока жёлоба путем приклеивание нижней части муфты с применением клея для ПВХ. Применяйте муфты с уплотнителем для внутренней прокладки и без, если сток идет снаружи здания. При внутреннем варианте уплотнитель промазываем цианакриловым клеем (например Super Glue). Сдвигаем муфту и трубу, не забываем оставлять зазор 20 мм см между концом верхней трубы и максимальной глубиной муфты для обеспечения температурного расширения материала (рис. 06, 21, 24);
д) покрепче затяните первую обойму (хомут) (рис. 22);

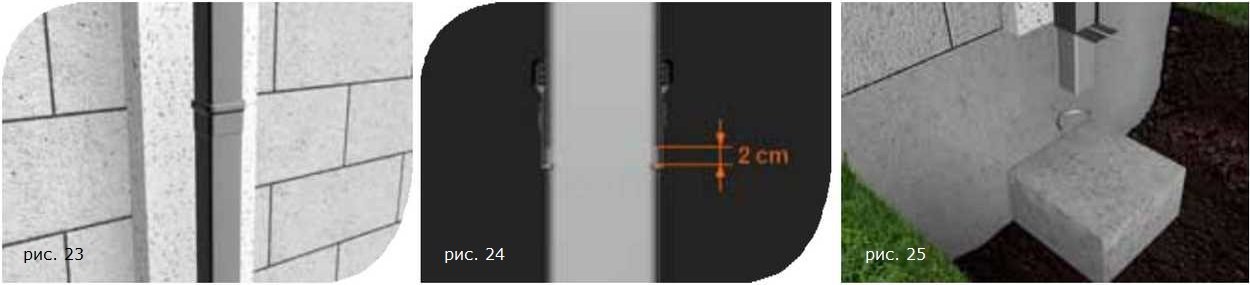

е) трубы крепите между собой муфтами (рис. 23);
ж) не забываем оставлять термозазор 20 мм между элементами (рис. 24);
з) монтируем крепление (обойму)канализационного колена 110 мм (рис. 25);
и) уплотняем грунт под сливом. Вместе входа трубы в канализацию делаем бетонный фундамент толщиной не менее 0,2 м и размером примерно 40 x 40 см (рис. 26);
к) на конце трубы установите муфту и переходник-редукции диаметром Ø 80/110. Далее удлиняем трубу частями для подземной канализации Ø 110 мм;
л) конденсат, появляющийся на трубах, отводится через пластиковую трубку диаметром 1 см, она вставляется в водостойкий материал, которым обложен фундамент на высоте трубы (рис. 27);
м) отстойник соединяется с канализацией специальной трубой Ø 110 мм (рис. 28).
VI. Установка декоративной лицевой планки жёлоба

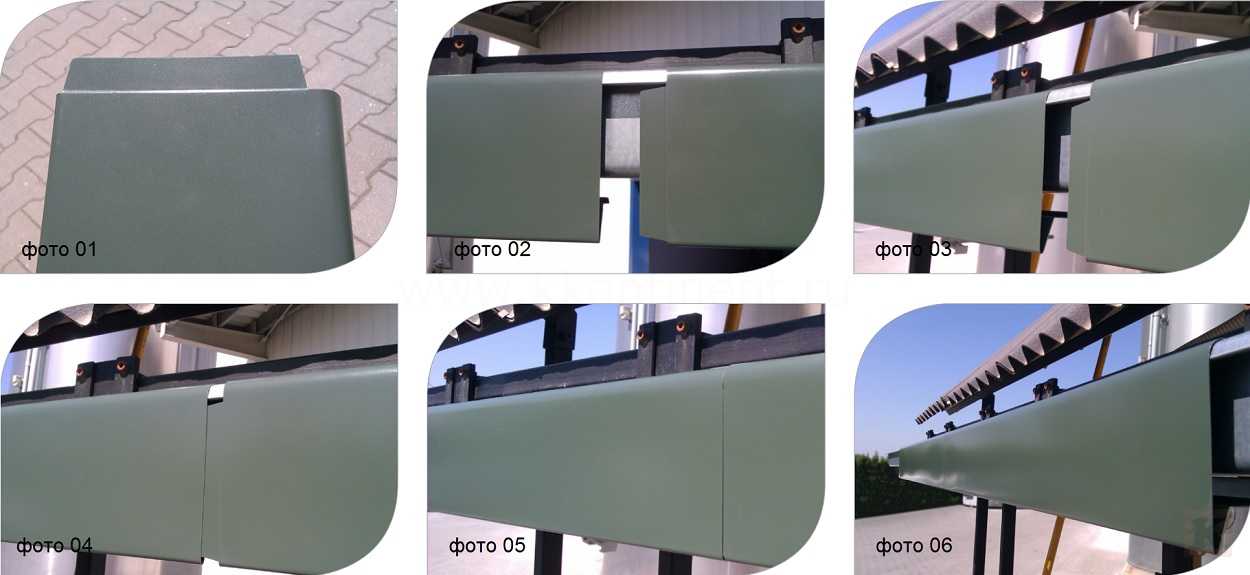

а) установка лицевой планки производится после окончания монтажа всей системы водостока. Лицевая декоративная планка имеет соединительный выступ для соединения их между собой (фото 01 и 02).;б) две планки накладываются на жёлоб и защелкиваются снизу в держателях (фото 03 и 04);
в) потом планки вставляются одна в другую и обрезается по размеру желоба в конце карниза (фото 05 и 06);

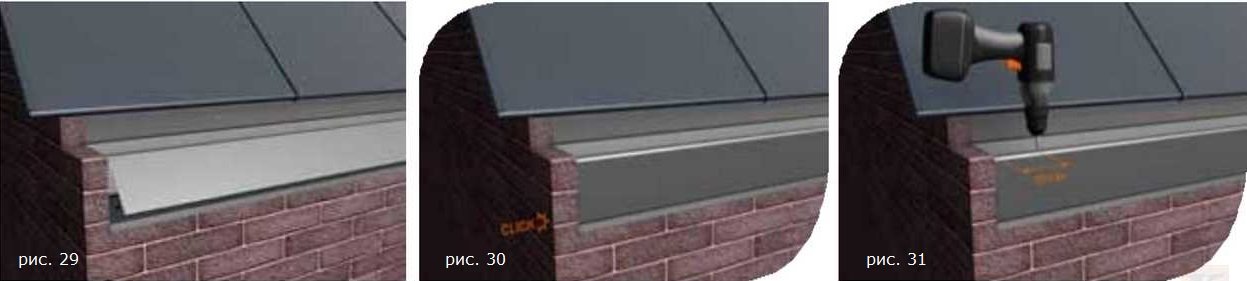

г) с обеих сторон каждой планки на расстоянии 10 см от конца затяните планку винтом к желобу (рис. 29-31).
Схемы расположения желоба и водосточной трубы в стене здания

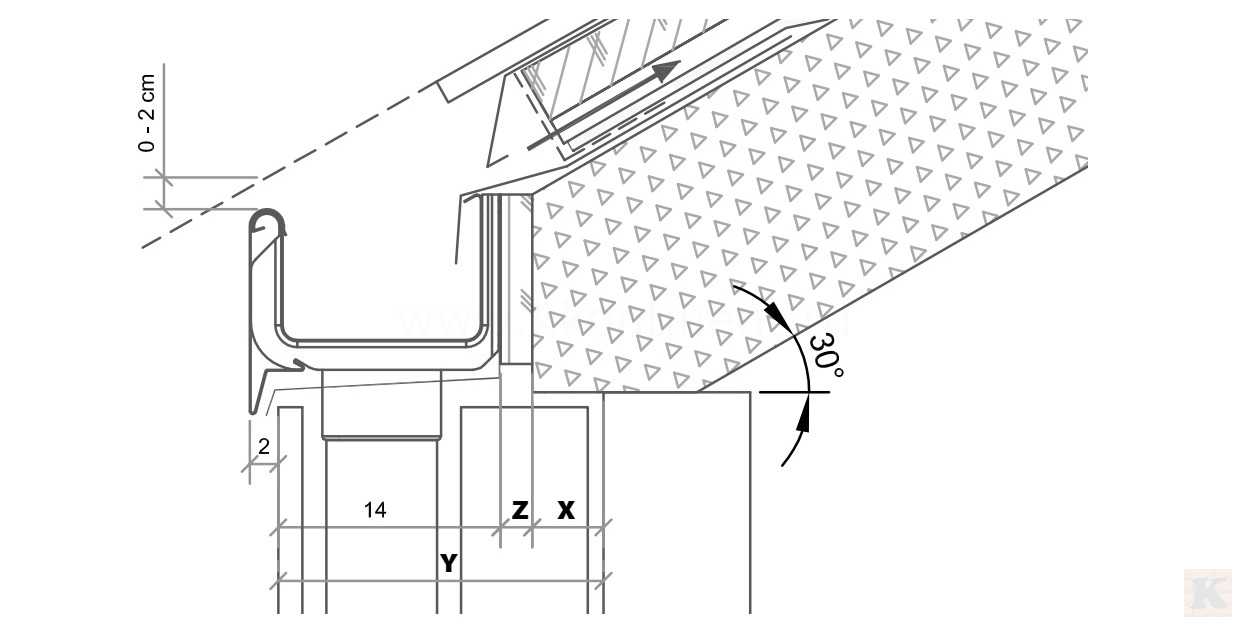

Ниже приведены схемы конструкций, которые помогут выбрать правильный способ крепления водосточного желоба и сточной трубы. В любом случае, при монтаже скрытой системы в первую очередь следует придерживаться рекомендаций проектировщиков и архитекторов здания.Расчет выступа стропильной балки при установки жёлоба водостока
При расчете используем формулу X = Y - 14 - Z, где
X, см - расстояние выступа стропильной балки в полость водосточного стояка;
Y, см - толщина изоляции + поднятие отделки;
Z, см - толщина лобовой доски;
16, (см) - толщина от переднего края маскирующей планки до задней поверхности кронштейна;
Поперечный разрез сбоку и сверху соединения с желобом и стояком

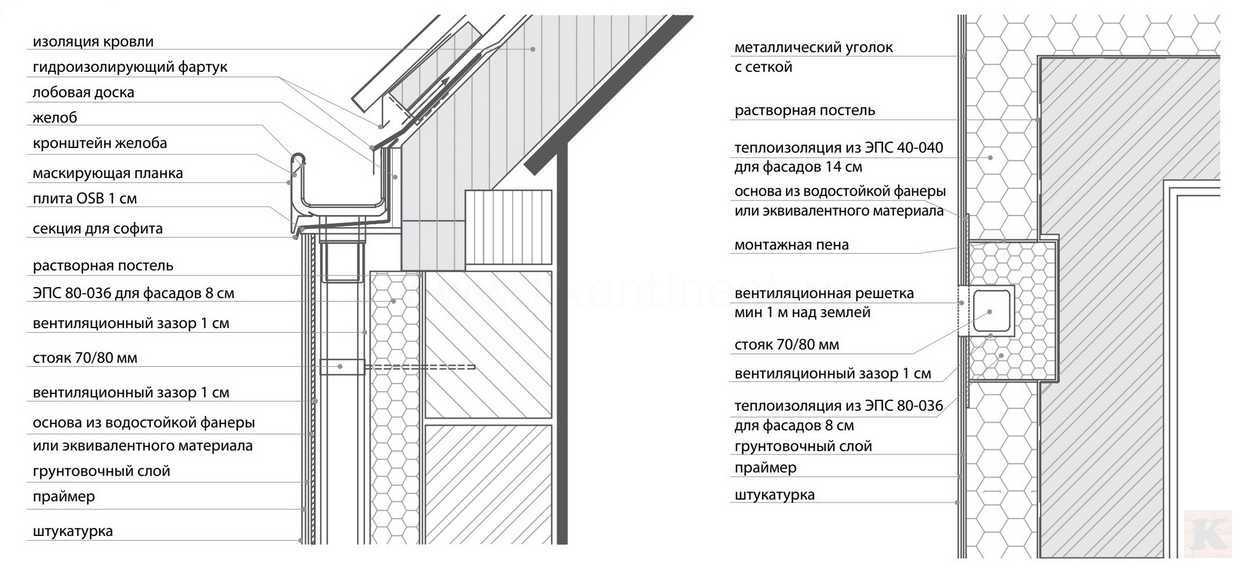

В случае когда фасад здания отделывается панелями применяется следующая конструкция для установки желоба и стояка:

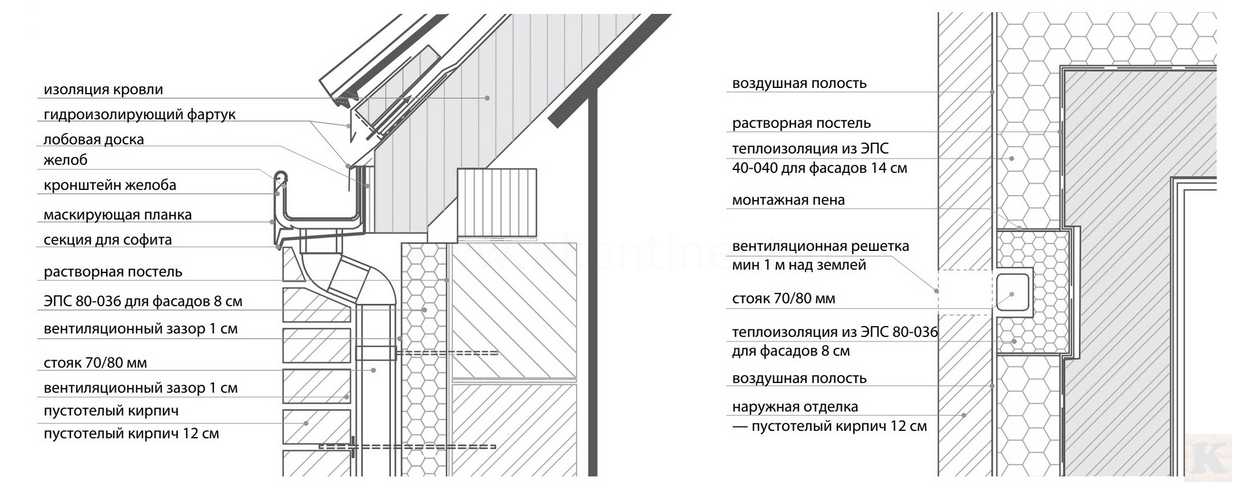

В варианте кирпичного фасада используем ниже приведенную схему:
