Как установить своими руками квадратный металлический водосток Galeco STAL2
Содержание статьи:
Руководство по самостоятельной установке квадратного водостока Galeco STAL²
б) Защитное покрытие должно быть снято не позднее 3-4 месяцев с момента поступления на хранение.
в) Для крепления подойдут три вида крюков:
- короткие (см. рис. 1), есть замки внизу для декоративной (маскировочной) планки для скрытия карнизного элемента.
- короткие без замков (см. рис. 2)
- длинные без замков кронштейны (см. рис. 3)
К последним двум нельзя прикрепить к маскирующий элемент, применяются когда этого не требуется по эстетическим или вкусовым соображениям. Данное решение является опциональным – без установки декоративной планки.
г) Если вы решили её использовать, то квадратный жёлоб крепиться точно горизонтально и без наклона, в противном случае могут возникнуть проблемы с защелкиванием на нижних крюках. Обратите так же внимание на окончание стропильных ног - они должны быть точно и ровно отпилены, а передняя (лобовая) планка кровли должна быть прямой.
- Без маскирующей планки его необходимо устанавливать с наклоном 3-4 мм на 1 метр в сторону воронки.
д) Половина ширины желоба должна выступать за карниз крыши, при этом он не должен выходить за воображаемую линию продолжения ската кровли (рис. 4).
е) Укорачивание частей водостока производим только специальными инструментами для металла - ножницы или ножовку. Ни в коем случае не применяйте электрические резаки и шлифовальные инструменты - они, нагревая места резки повредят специальное защитное покрытие стальных систем.
ж) При установке на карнизе крепите кронштейны не дальше 0,6 метра друг от друга и не дальше 0,15 м от других элементов (рис.8).
з) Соединитель для жёлоба должен быть крепко смонтирован на лобовой доске (рис. 5). Он может так же быть в составе воронки с уплотнителем, что дает возможность их дополнительно соединить(рис. 6).

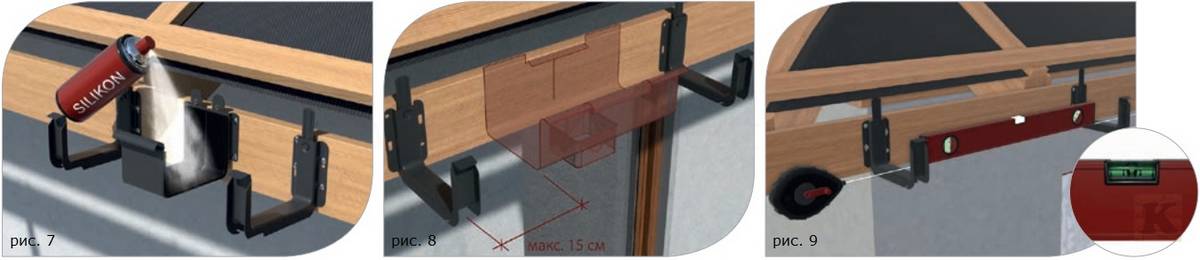

и) Перед установкой различных уплотнителей, места соединения нужно обработать специальным средством, например силиконом из баллончика. Это обеспечит его плотное примыкание к стальному жёлобу (рис. 7).
к) Все работы проводим строго после полного монтажа кровли.
л) Для защиты водостока желательно установить снегозадержатели.
* Расчет был сделать из учета интенсивности выпадания дождя 75 мм/ч при уклоне кровли до 50 градусов. Для расчет этого показателя плоских или с уклоном менее 10% крыш максимальная эффективная площадь кровли равняется ее площади.
Площадь кровли в м2= (C/2 + B) x длина кровли.
б) Между кронштейнами в начале и конце места установки натягиваем шнур (см. рис. 9).
в) По всей длине натянутой веревки устанавливаем крюки на расстояние не далее 0,6 метра друг от друга, учитывая места для установки других элементов (углы, соединители и тд), кронштейны около которых крепятся не далее 15 см от них. Избегаем совпадения или близкого расположения кронштейнов с соблюдением обеих правил - не далее 60 см друг от друга и не далее 15 см от других элементов, которые будут установлены на всем протяжении.
г) Деформационный соединитель устанавливается не дальше, чем 0,15 метра от крюка (см. рис. 10).
д) Угловые части крепятся вместе с жёлобом применяя специальный герметик-клей по металлу. Обработанные части следует крепко прижать друг к другу и завернуть получившуюся кромку (см. рис. 11).
е) Начинаем их установку с края, первый обязательно ставиться с заглушкой, которая крепится клеем-герметиком для стали. Необходимо так же стянуть винтом части заглушки и жёлоба. Обработайте клеем внутренние места стыка.Только после всей этих манипуляций можно производить его крепление на кронштейн карниза (рис. 5).
ж) Жёлоб крепится друг к другу деформационным соединителем, при этом должен быть оставлен промежуток 6-11 мм между ними.
Другой способ обьединения - в нахлёст не менее 7 см и укрепление соединяемых площадей с помощью клея-герметика Galeco. При таком варианте соединения следующий элемент должен быть до 12 метров.
В противном случае используем первый вариант - применение деформационного соединителя.
з) Крепим жёлоб на расстояние 11 см друг от друга по обе стороны от места установки воронки. Они соединяются с воронкой методом нахлест не менее 7 см. У воронки подрезаем задний борт на ширину 7 см (рис. 12) с обеих сторон, надрезанные части подгибаем вверх.
Потов оставляем 7 см по обе стороны переднего борта и делаем надрез (см. 13), после этого вырезаем под углом 45° правую и левую нижнюю часть передней отбортовки (рис. 14). Соприкасающиеся площади обрабатываем клеем для стали и крепим ее снизу желоба (см. 15, 16). Загибаем задние кромки воронки и сжимаем обработанные клеем поверхности.
и) Сгибаем лепестки монтажных крюков.
к) При необходимости соединяем воронку со сливной трубой при помощи двух колен 72° и отрезанного по размеру куска трубы. Если водосток устанавливается на крышу без карнизного свеса, то она соединяется с вертикальной трубой непосредственно при помощи переходной муфты.
б) В подготовленные крепления монтируем водосточную трубу, удлиняем ее с помощью муфты (рис. 18).
в) После установки утяните хомуты соблюдая необходимое усилие, что бы ее не повредить.
б) Снизу планка похожа на J-профиль для софитов Galeco, это дает возможность ее применения для установки софита или обычной подшивки из вагонки высотой около 15 мм.
в) После крепления планка получается идеально ровной по всему карнизу, но бывают вертикальные отклонения, связанные с естественными свойствами металла и зажимами.
г) Для сокрытия возможных неровностей можно установить стальной "швеллер" снизу крепления декоративных планок.
б) В клапане делаем отверстие и вставляем в него клапан для квадратной трубы (рис.19, 20).
г) Соедините через муфту трубу и отверстие в клапане.
д) При отсутствии сливной канализации просто закрепите колено на конце трубы на расстоянии не меньше 20 см от поверхности земли.
Перейти в каталог водостоков Galeco STAL2
Общие замечания
а) Составные части Galeco STAL² храним в заводской упаковке в сухом и проветриваемом помещении.б) Защитное покрытие должно быть снято не позднее 3-4 месяцев с момента поступления на хранение.
в) Для крепления подойдут три вида крюков:
- короткие (см. рис. 1), есть замки внизу для декоративной (маскировочной) планки для скрытия карнизного элемента.
- короткие без замков (см. рис. 2)
- длинные без замков кронштейны (см. рис. 3)
К последним двум нельзя прикрепить к маскирующий элемент, применяются когда этого не требуется по эстетическим или вкусовым соображениям. Данное решение является опциональным – без установки декоративной планки.
г) Если вы решили её использовать, то квадратный жёлоб крепиться точно горизонтально и без наклона, в противном случае могут возникнуть проблемы с защелкиванием на нижних крюках. Обратите так же внимание на окончание стропильных ног - они должны быть точно и ровно отпилены, а передняя (лобовая) планка кровли должна быть прямой.
- Без маскирующей планки его необходимо устанавливать с наклоном 3-4 мм на 1 метр в сторону воронки.
д) Половина ширины желоба должна выступать за карниз крыши, при этом он не должен выходить за воображаемую линию продолжения ската кровли (рис. 4).
е) Укорачивание частей водостока производим только специальными инструментами для металла - ножницы или ножовку. Ни в коем случае не применяйте электрические резаки и шлифовальные инструменты - они, нагревая места резки повредят специальное защитное покрытие стальных систем.
ж) При установке на карнизе крепите кронштейны не дальше 0,6 метра друг от друга и не дальше 0,15 м от других элементов (рис.8).
з) Соединитель для жёлоба должен быть крепко смонтирован на лобовой доске (рис. 5). Он может так же быть в составе воронки с уплотнителем, что дает возможность их дополнительно соединить(рис. 6).
и) Перед установкой различных уплотнителей, места соединения нужно обработать специальным средством, например силиконом из баллончика. Это обеспечит его плотное примыкание к стальному жёлобу (рис. 7).
к) Все работы проводим строго после полного монтажа кровли.
л) Для защиты водостока желательно установить снегозадержатели.
Расчет квадратного водостока
В приведенной таблице можно определить количество труб для слива и место их установки в зависимости от площади дома и размера кровли. Указаны цифры для наибольшей площади крыши для одного стояка, которые могут устанавливаться посередине или краям дома.* Расчет был сделать из учета интенсивности выпадания дождя 75 мм/ч при уклоне кровли до 50 градусов. Для расчет этого показателя плоских или с уклоном менее 10% крыш максимальная эффективная площадь кровли равняется ее площади.
Площадь кровли в м2= (C/2 + B) x длина кровли.
Установке жёлоба
а) Устанавливаем кронштейны в начале и конце карниза, где будем его крепить с учетом пункта п. I г), определяем самое низкое место для воронки (рис. 8).б) Между кронштейнами в начале и конце места установки натягиваем шнур (см. рис. 9).
в) По всей длине натянутой веревки устанавливаем крюки на расстояние не далее 0,6 метра друг от друга, учитывая места для установки других элементов (углы, соединители и тд), кронштейны около которых крепятся не далее 15 см от них. Избегаем совпадения или близкого расположения кронштейнов с соблюдением обеих правил - не далее 60 см друг от друга и не далее 15 см от других элементов, которые будут установлены на всем протяжении.
г) Деформационный соединитель устанавливается не дальше, чем 0,15 метра от крюка (см. рис. 10).
д) Угловые части крепятся вместе с жёлобом применяя специальный герметик-клей по металлу. Обработанные части следует крепко прижать друг к другу и завернуть получившуюся кромку (см. рис. 11).
е) Начинаем их установку с края, первый обязательно ставиться с заглушкой, которая крепится клеем-герметиком для стали. Необходимо так же стянуть винтом части заглушки и жёлоба. Обработайте клеем внутренние места стыка.Только после всей этих манипуляций можно производить его крепление на кронштейн карниза (рис. 5).
ж) Жёлоб крепится друг к другу деформационным соединителем, при этом должен быть оставлен промежуток 6-11 мм между ними.
Другой способ обьединения - в нахлёст не менее 7 см и укрепление соединяемых площадей с помощью клея-герметика Galeco. При таком варианте соединения следующий элемент должен быть до 12 метров.
В противном случае используем первый вариант - применение деформационного соединителя.
з) Крепим жёлоб на расстояние 11 см друг от друга по обе стороны от места установки воронки. Они соединяются с воронкой методом нахлест не менее 7 см. У воронки подрезаем задний борт на ширину 7 см (рис. 12) с обеих сторон, надрезанные части подгибаем вверх.
Потов оставляем 7 см по обе стороны переднего борта и делаем надрез (см. 13), после этого вырезаем под углом 45° правую и левую нижнюю часть передней отбортовки (рис. 14). Соприкасающиеся площади обрабатываем клеем для стали и крепим ее снизу желоба (см. 15, 16). Загибаем задние кромки воронки и сжимаем обработанные клеем поверхности.
и) Сгибаем лепестки монтажных крюков.
к) При необходимости соединяем воронку со сливной трубой при помощи двух колен 72° и отрезанного по размеру куска трубы. Если водосток устанавливается на крышу без карнизного свеса, то она соединяется с вертикальной трубой непосредственно при помощи переходной муфты.
Устанавливаем вертикальный водосток трубы

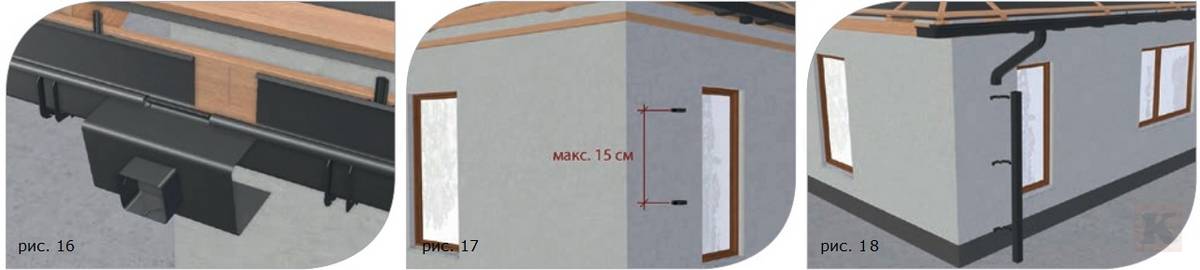

а) Устанавливаем на фасаде дюбеля по ходу вертикальной водосточной трубы, на них крепим хомуты на расстоянии не более 1,8 метра друг от друга (рис. 17).б) В подготовленные крепления монтируем водосточную трубу, удлиняем ее с помощью муфты (рис. 18).
в) После установки утяните хомуты соблюдая необходимое усилие, что бы ее не повредить.
Монтаж декоративной планки
а) По окончании монтажа всех элементов водостока устанавливаем по все длине и прищелкиваем планку к замкам в кронштейнах. При креплении в замках нижних кронштейнов скрепляем руками место соединения планки и крюка (см. рис. 21).б) Снизу планка похожа на J-профиль для софитов Galeco, это дает возможность ее применения для установки софита или обычной подшивки из вагонки высотой около 15 мм.
в) После крепления планка получается идеально ровной по всему карнизу, но бывают вертикальные отклонения, связанные с естественными свойствами металла и зажимами.
г) Для сокрытия возможных неровностей можно установить стальной "швеллер" снизу крепления декоративных планок.
Оформление слива в дождевую канализацию
а) Устанавливаем отстойник в землю под сливной трубой и соединяем при помощи гибкого колена с трубами дождевой или подземной канализацией.б) В клапане делаем отверстие и вставляем в него клапан для квадратной трубы (рис.19, 20).
г) Соедините через муфту трубу и отверстие в клапане.
д) При отсутствии сливной канализации просто закрепите колено на конце трубы на расстоянии не меньше 20 см от поверхности земли.
Видео - монтаж водостока Galeco STAL2
Перейти в каталог водостоков Galeco STAL2
